В статье рассмотрены сроки периодических испытаний основных и дополнительных средств защиты от поражения электрическим током, установленные приказом Минэнерго РФ от 30.06.2003 N 261, приложение 7.
А также нормы и испытательное время поверки наиболее применяемых диэлектрических СИЗ.
Заказать испытания электрозащитных средств или приобрести СИЗ с протоколами испытаний вы можете в нашей электролаборатории.
Также мы проводим другие виды испытаний такие как
испытания материалов на пожаробезопасность,
испытания материалов на прочность,
климатические испытания материалов.
- Основные и дополнительные СИЗ
- Сроки и нормы периодических испытаний — таблица
- Порядок проведения периодических проверок
Приведём сроки испытаний самых часто применяемых средств (посмотреть подробную информацию) в электроустановках:
|
Изображение |
Наименование |
Периодичность испытаний |
|---|---|---|
 |
Диэлектрические перчатки | 1 раз в 6 месяцев |
 |
Клещи изолирующие и электроизмерительные | 1 раз в 24 месяца |
 |
Указатели напряжения | 1 раз в 12 месяцев |
 |
Инструмент слесарно-монтажный с изолирующими рукоятками | 1 раз в 12 месяцев |
 |
Штанги изолирующие | 1 раз в 24 месяца |
 |
Штанги измерительные | 1 раз в 12 месяцев |
Согласно инструкции по применению СО 153-34.03.603-2003, защитные средства делятся на два основных вида.
Основные и дополнительные средства защиты
К основным средствам защиты применяемых в электроустановках свыше 1000 В, относятся:
- изолирующие штанги всех видов;
- изолирующие клещи;
- высоковольтные указатели напряжения;
- указатели напряжения для проверки совпадения фаз,
- клещи электроизмерительные, устройства для прокола кабеля.
- специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 110 кВ и выше (кроме штанг для переноса и выравнивания потенциала).
Для установок до 1000 В:
- изолирующие штанги всех видов;
- изолирующие клещи;
- указатели напряжения;
- электроизмерительные клещи;
- диэлектрические перчатки;
- ручной изолирующий инструмент.
Группа дополнительных средств защиты для электроустановок (ЭУ) свыше 1000 В включает:
- диэлектрические перчатки, боты, галоши;
- диэлектрические ковры и изолирующие подставки;
- изолирующие колпаки и накладки;
- штанги для переноса и выравнивания потенциала;
- лестницы приставные, стремянки изолирующие стеклопластиковые.
до 1000 В:
- диэлектрические галоши;
- диэлектрические ковры и изолирующие подставки;
- изолирующие колпаки, покрытия и накладки;
- лестницы приставные, стремянки изолирующие стеклопластиковые.
Заказать проведение периодических испытаний средств защиты вы можете в электролаборатории “группы МЕТТАТРОН” или просто отправьте заявку на Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Важно. После падения, ремонта, замены деталей и наличия признаков неисправности: средства защиты должны быть исключены из эксплуатации и пройти внеочередные испытания, вне зависимости от даты последней проверки.
Ниже приведена таблица с указанными сроками и нормами проведения электрических испытаний средств защиты.
| Наименование средства защиты | Напряжение электроустановок, кВ | Испытательное напряжение, кВ | Продолжительность испытания, мин. | Ток, протекающий через изделие, мА, не более | Периодичность испытаний |
|
Штанги изолирующие (кроме измерительных) |
До 1 | 2 | 5 | - |
1 раз в 24 мес. |
| До 35 | 3-кратное линейное, но менее 40 | 5 | - | ||
| Штанги изолирующие (кроме измерительных) | 110 и выше | 3-кратное фазное | 5 | - | 24 мес. |
|
Изолирующая часть штанг переносных заземлений с металлическими звеньями |
6 - 10 | 40 | 5 | - | 24 мес. |
| 110 - 220 | 50 | 5 | - | ||
| 330 - 500 | 100 | 5 | - | ||
| 750 | 150 | 5 | - | ||
| 1150 | 200 | 5 | - | ||
|
Изолирующие гибкие элементы заземления бесштанговой конструкции |
500 | 100 | 5 | - | 24 мес. |
| 750 | 150 | 5 | - | ||
| 1150 | 200 | 5 | - | ||
| Измерительные штанги | До 35 | 3-кратное линейное, но менее 40 | 5 | - | 1 раз в 12 мес. |
| 110 и выше | 3-кратное фазное | 5 | - | ||
| Головки измерительных штанг | 35 - 500 | 30 | 5 | - | 24 мес. |
| Продольные и поперечные планки ползунковых головок и изолирующий капроновый канатик измерительных штанг | 220 - 500 | 2,5 на 1 см длины | 5 | - | 24 мес. |
| Изолирующие клещи | До 1 | 2 | 5 | - |
1 раз в 24 мес. |
| Выше 1 до 10 | 40 | 5 | - | ||
| До 35 | 105 | 5 | - | ||
| Указатели напряжения выше 1000 В: | 1 раз в 12 мес. | ||||
|
- изолирующая часть |
До 10 | 40 | 5 | - | |
| Выше 10 до 20 | 60 | 5 | - | ||
| Выше 20 до 35 | 105 | 5 | - | ||
| 110 | 190 | 5 | - | ||
| Выше 100 до 220 | 380 | 5 | - | ||
|
- рабочая часть <*> |
До 10 | 12 | 1 | - | |
| Выше 10 до 20 | 24 | 1 | - | ||
| 35 | 42 | 1 | - | ||
| - напряжение индикации | Не более 25% номинального напряжения электроустановки | - | - | ||
| Указатели напряжения до 1000 В: | 1 раз в 12 мес. | ||||
|
- изоляция корпусов |
До 0,5 | 1 | 1 | - | |
| Выше 0,5 до 1 | 2 | 1 | - | ||
| - проверка повышенным напряжением: | |||||
| однополюсные | До 1 | 1,1 Uраб.наиб. | 1 | - | |
| двухполюсные | До 1 | 1,1 Uраб.наиб. | 1 | - | |
| - проверка тока через указатель: | |||||
| однополюсные | До 1 | Uраб.наиб. | - | 0,6 | |
| двухполюсные <**> | До 1 | Uраб.наиб. | - | 10 | |
| - напряжение индикации | До 1 | Не выше 0,05 | - | - | |
| Указатели напряжения для проверки совпадения фаз: | 1 раз в 12 мес. | ||||
|
- изолирующая часть |
До 10 | 40 | 5 | - | |
| Выше 10 до 20 | 60 | 5 | - | ||
| 35 | 105 | 5 | - | ||
| 110 | 190 | 5 | - | ||
| - рабочая часть | До 10 | 12 | 1 | - | |
| 15 | 17 | 1 | - | ||
| 20 | 24 | 1 | - | ||
| 35 | 50 | 1 | - | ||
| 110 | 100 | 1 | - | ||
| - напряжение индикации: | |||||
|
по схеме согласного включения |
6 | Не менее 7,6 | - | - | |
| 10 | Не менее 12,7 | - | - | ||
| 15 | Не менее 20 | - | - | ||
| 20 | Не менее 28 | - | - | ||
| 35 | Не менее 40 | - | - | ||
| 110 | Не менее 100 | - | - | ||
|
по схеме встречного включения |
6 | Не выше 1,5 | - | - | |
| 10 | Не выше 2,5 | - | - | ||
| 15 | Не выше 3,5 | - | - | ||
| 20 | Не выше 5 | - | - | ||
| 35 | Не выше 17 | - | - | ||
| 110 | Не выше 50 | - | - | ||
|
- соединительный провод |
До 20 | 20 | - | - | |
| 35 - 110 | 50 | - | - | ||
|
Электроизмерительные клещи |
До 1 | 2 | 5 | - |
1 раз в 24 мес. |
| Выше 1 до 10 | 40 | 5 | - | ||
| Устройства для прокола кабеля: | 1 раз в 12 мес. | ||||
| - изолирующая часть | До 10 | 40 | 5 | - | |
| Перчатки диэлектрические | Все напряжения | 6 | 1 | 6 | 1 раз в 6 мес. |
| Боты диэлектрические | Все напряжения | 15 | 1 | 7,5 | 1 раз в 36 мес. |
| Галоши диэлектрические | До 1 | 3,5 | 1 | 2 | 1 раз в 12 мес. |
| Изолирующие накладки: | 1 раз в 24 мес. | ||||
| - жесткие | До 0,5 | 1 | 5 | - | |
| Выше 0,5 до 1 | 2 | 5 | - | ||
| Выше 1 до 10 | 20 | 5 | - | ||
| 15 | 30 | 5 | - | ||
| 20 | 40 | 5 | - | ||
|
- гибкие из полимерных материалов |
До 0,5 | 1 | 1 | 6 | |
| Выше 0,5 до 1 | 2 | 1 | 6 | ||
| Изолирующие колпаки на жилы отключенных кабелей | До 10 | 20 | 1 | - | 1 раз в 12 мес. |
| Изолирующий инструмент с однослойной изоляцией | До 1 | 2 | 1 | - | 1 раз в 12 мес. |
| Специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 1100 кВ и выше | 110 - 1150 | 2,5 на 1 см длины | 1 | 0,5 | 1 раз в 12 мес. |
| Гибкие изолирующие покрытия для работ под напряжением в электроустановках до 1000 В | До 1 | 6 | 1 | 1 мА/1 кв. дм | 1 раз в 12 мес. |
| Гибкие изолирующие накладки для работ под напряжением в электроустановках до 1000 В | До 1 | 6 | 1 | - | 1 раз в 12 мес. |
| Приставные изолирующие лестницы и стремянки | До и выше 1 | 1 на 1 см длины | 1 | - | 1 раз в 6 мес. |
<*> Испытание рабочей части указателей напряжения до 35 кВ проводится для указателей такой конструкции, при операциях с которыми рабочая часть может стать причиной междуфазного замыкания или замыкания фазы на землю.
<**> Для двухполюсных указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.
Порядок проведения электрических эксплуатационных испытаний.
Выделим лишь ключевые моменты в проведении испытаний.
Более подробно о периодических проверках диэлектрических перчаток и указателей напряжения, читайте в наших статьях.
Перед проведением испытаний все изделия должны проходить внешний осмотр, с целью проверки наличия маркировки изготовителя, номера, комплектности, отсутствия механических повреждений, состояния изоляционных поверхностей (для изолирующих средств защиты). При несоответствии средств защиты требованиям инструкции СО 153-34.03.603-2003, испытания не проводят до устранения выявленных недостатков.
Время приложения полного испытательного напряжения, составляет 1 минуту для средств защиты до 1000 В, изоляции из эластичных материалов и фарфора. Для изделий с изоляцией из слоистых диэлектриков — 5 минут.
Пробой, перекрытие и разряды по поверхности определяются по отключению испытательной установки в процессе испытаний, по показаниям измерительных приборов и визуально.
Электрозащитные средства из твердых материалов сразу после испытания следует проверить ощупыванием на отсутствие местных нагревов из-за диэлектрических потерь.
При пробое, перекрытии, увеличении тока через изделие выше нормированного значения, наличии местных нагревов — средство защиты бракуется. На средствах защиты, не выдержавших испытания, штамп должен быть перечёркнут красной краской.
На изделия, выдержавшие испытания, наносятся штампы следующей формы:

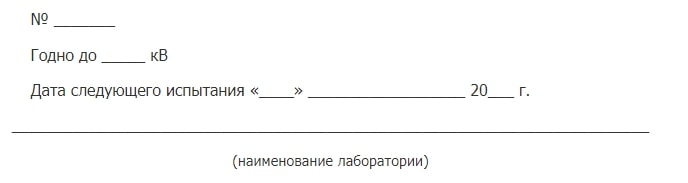

Штамп электролаборатории об успешном испытании СИЗ, применение которых зависит от напряжения электроустановки

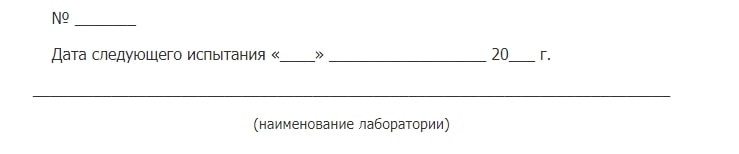

Штамп о прохождении испытаний для средств защиты, применение которых не зависит от напряжения ЭУ (диэлектрические перчатки, галоши, боты и т.п.)
Специалисты лаборатории, проводившие испытания, должны занести информацию в журнал проверки и испытания СИЗ,
Образец журнала проверки СИЗ
Оформить и выдать протокол испытаний, составленный согласно требованиям ГОСТ Р 51000.3-96.
Форма протокола испытаний СИЗ от поражения электрическим током
