ТЕРМОУСАДОЧНАЯ ТРУБКА ТУТНГ (Стандарт) ГОСТ
Техническое описание PDFОтправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Основные характеристики
- Рабочая температура: от -45°С до +125°С
- Температура усадки: от +90°С до +120°С
- Коэффициент усадки: 2:1
- Кислородный индекс: 27
- Продольной усадка: От 0 до 15%
- Горючесть: Не поддерживает горение (VW-1)
- Электрическая прочность: не менее 15 кВ/мм
- Рекомендуемое рабочее напряжение: До 600 вольт
- Размерный ряд: Внутренний диаметр от 0,8 до 1,5 мм

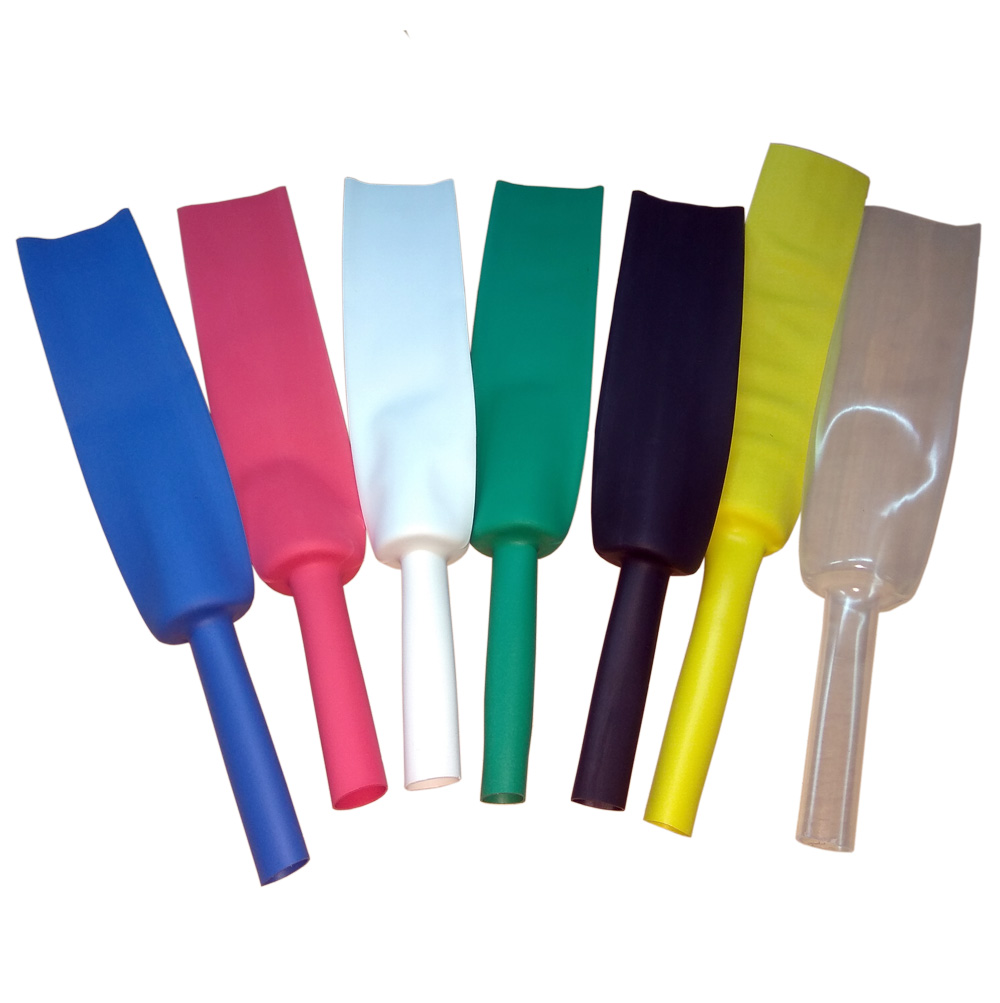

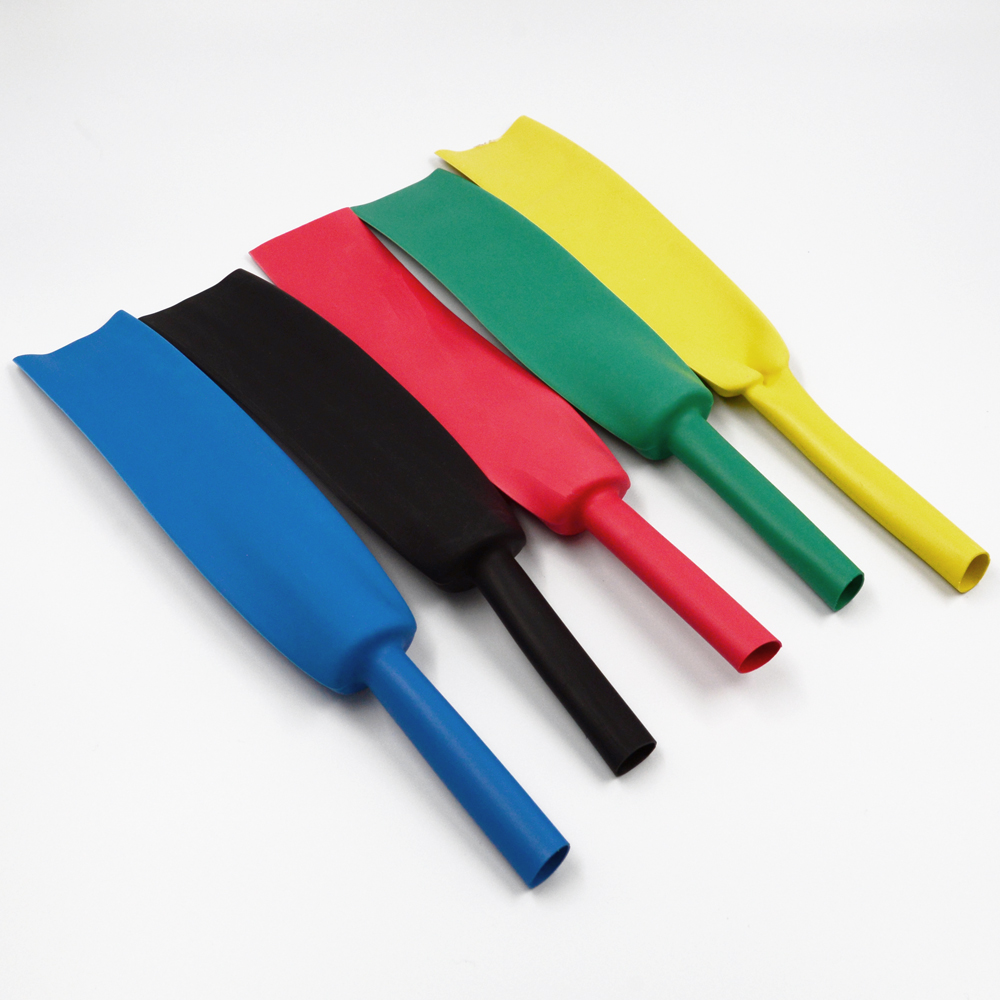

- Базовый цвет*: Черный, белый, зеленый, красный, синий, желтый, прозрачный**
-
* - оттенки цвета трубок не нормируются и могут различаться от партии к партии
** - трубки прозрачного цвета не подавляют горения
ТУТнг Стандарт - Гибкая универсальная тонкостенная изоляционная термоусаживаемая трубка, изготовленная методом экструзии из композиции полиолефинов, не поддерживающей горения.
ТУТнг Стандарт является продуктом, сбалансированным по цене и свойствам. Имеет достаточно стабильные характеристики, хотя и несколько уступает по техническим характеристикам трубке ТУТнг (Премиум).
Трубка предназначена для электрической изоляции и механической защиты проводников, контактов и других электрических соединений. Может применяться для фиксации, уплотнения, цветовой маркировки, создания внешней оболочки различных объектов и т.д.
В отличие от трубки ТУТнг (Премиум) имеет чуть больший допуск по коэффициенту продольной усадки, толщине стенок и эксцентриситету, но при этом обладает существенно более выгодной ценой на фоне конкурентов и аналогов. Нужно также учитывать, что оттенок цвета трубок ТУТнг (Стандарт) может отличаться от партии к партии, это является нормой.
Трубка ТУТнг (Стандарт) совместима с технологией термотрансферной печати, демонстрируя вполне удовлетворительное качество печати.
В целом ТУТнг (Стандарт) - это продукт способный дать максимум качества за разумную стоимость. Рекомендуем эту трубку в случаях, когда цена является определяющим фактором при выборе аналогов и при этом заказчику требуется свойство подавления горения.
Если цена - не главный фактор, советуем обратить внимание на тонкостенные трубки ТСТ Raychman и ТУТнг (Премиум).
Параметр |
Метод испытания |
Результат |
Предел прочности на разрыв, МПа |
ASTM D2671 |
не менее 10,4 |
Относительное удлинение до разрыва |
ASTM D2671 |
≥ 200% |
Предел прочности на разрыв после теплового старения, МПа |
UL224 (+158°C х 168 ч) |
не менее 7,3 |
Относительное удлинение до разрыва после теплового старения |
UL224 (+158°C х 168 ч) |
≥ 100% |
Продольное изменение (%) | ASTM D 2671 | -5%~+5% |
Электрическая прочность, кВ/мм |
IEC 243 |
≥ 15 |
Объемное сопротивление (Ом · см) | ASTM D 876 | ≥1x1014 |
Испытание на температурный шок | UL 224 (+250°C х 4 часа) | Без повреждений, Не капает, не стекает |
Эксплуатация при низких температурах (≤ - 40°С) |
UL224 (- 30oС × 1ч) |
Нет трещин |
Экологическая безопасность | RoHS | Не содержит: Cd, Hg, Pb, Cl, Br, Cr6+, PBB, PBDE |

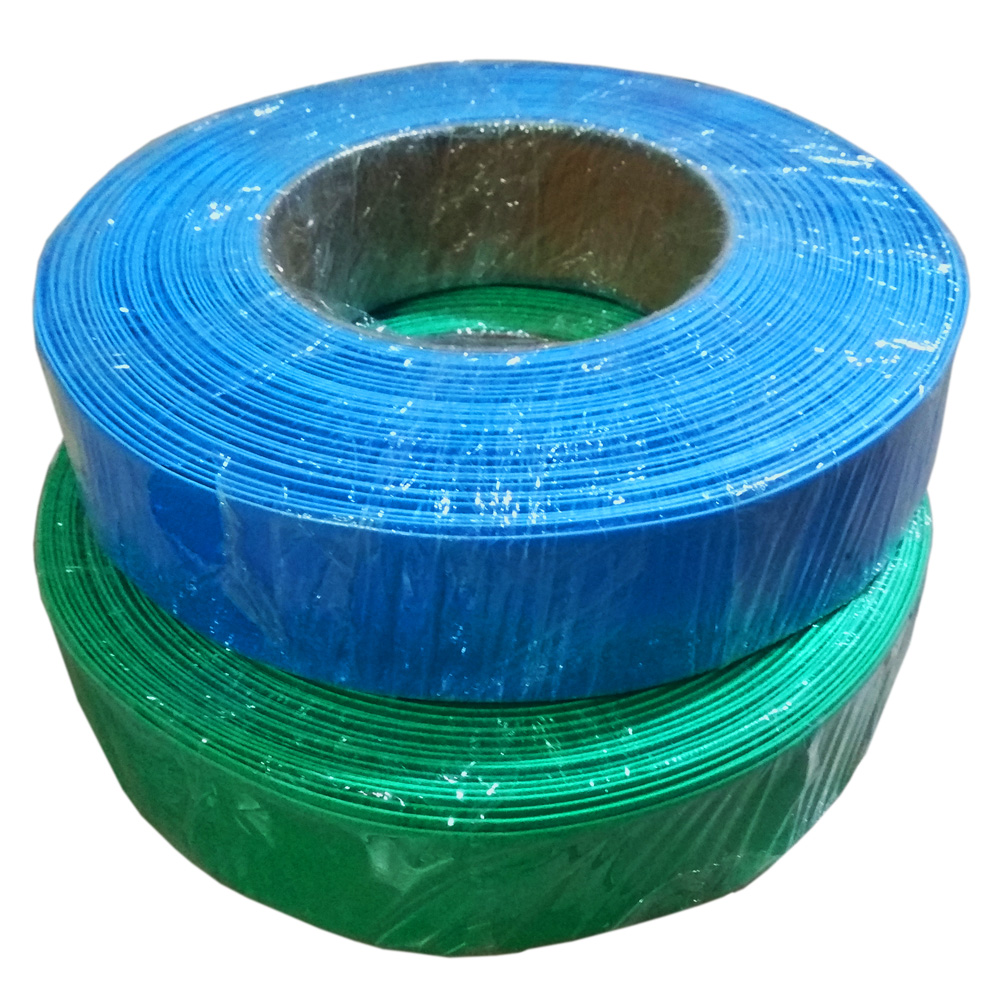

Внимание! Трубка ТУТнг ГОСТ (LS/HF) продаётся ТОЛЬКО целыми бухтами!
Размерный ряд для заказа |
До усадки |
После усадки |
Упаковка в бухте, м. |
||
Внутренний диаметр, мм |
Толщина стенки, мм |
Внутренний диаметр не более, мм |
Толщина стенки, мм |
||
Ø 1,5 |
2,0 ± 0,3 |
0,20 ± 0,08 |
0,8 |
0,36 ± 0,08 |
200/400 |
Ø 2,0 |
2,5 ± 0,3 |
0,20 ± 0,08 |
1,0 |
0,42 ± 0,08 |
200/400 |
Ø 2,5 |
3,0 ± 0,3 |
0,22 ± 0,08 |
1,25 |
0,44 ± 0,08 |
200/400 |
Ø 3,0 |
3,5 ± 0,3 |
0,25 ± 0,08 |
1,5 |
0,44 ± 0,08 |
200 |
Ø 3,5 |
4,0 ± 0,3 |
0,25 ± 0,08 |
1,75 |
0,44 ± 0,08 |
200 |
Ø 4,0 |
4,5 ± 0,3 |
0,25 ± 0,08 |
2,0 |
0,44 ± 0,08 |
200 |
Ø 4,5 |
5,0 ± 0,3 |
0,25 ± 0,08 |
2,25 |
0,44 ± 0,08 |
200 |
Ø 5,0 |
5,5 ± 0,3 |
0,25 ± 0,08 |
2,5 |
0,50 ± 0,08 |
100 |
Ø 5,5 |
6,0 ± 0,3 |
0,25 ± 0,08 |
2,75 |
0,50 ± 0,08 |
100 |
Ø 6,0 |
6,5 ± 0,3 |
0,28 ± 0,10 |
3,0 |
0,54 ± 0,10 |
100 |
Ø 7,0 |
7,6 ± 0,3 |
0,30 ± 0,10 |
3,5 |
0,56 ± 0,10 |
100 |
Ø 8,0 |
8,6 ± 0,3 |
0,30 ± 0,10 |
4,0 |
0,56 ± 0,10 |
100 |
Ø 9,0 |
9,6 ± 0,4 |
0,30 ± 0,10 |
4,5 |
0,56 ± 0,10 |
100 |
Ø 10,0 |
10,7 ± 0,4 |
0,30 ± 0,10 |
5,0 |
0,56 ± 0,10 |
100 |
Ø 12,0 |
12,7 ± 0,4 |
0,30 ± 0,12 |
6,0 |
0,56 ± 0,12 |
100 |
Ø 13,0 |
13,7 ± 0,4 |
0,35 ± 0,12 |
6,5 |
0,56 ± 0,12 |
100 |
Ø 14,0 |
14,7 ± 0,4 |
0,35 ± 0,12 |
7,0 |
0,65 ± 0,12 |
100 |
Ø 15,0 |
15,7 ± 0,5 |
0,35 ± 0,12 |
7,5 |
0,65 ± 0,12 |
100 |
Ø 16,0 |
16,7 ± 0,5 |
0,35 ± 0,12 |
8,0 |
0,65 ± 0,12 |
100 |
Ø 17,0 |
17,7 ± 0,5 |
0,35 ± 0,12 |
8,5 |
0,65 ± 0,12 |
100 |
Ø 18,0 |
19,0 ± 0,5 |
0,40 ± 0,12 |
9,0 |
0,77 ± 0,15 |
100 |
Ø 20,0 |
21,0 ± 0,5 |
0,40 ± 0,15 |
10,0 |
0,77 ± 0,15 |
100 |
Ø 22,0 |
23,0 ± 0,5 |
0,40 ± 0,15 |
11,0 |
0,77 ± 0,15 |
100 |
Ø 25,0 |
26,0 ± 1,0 |
0,45 ± 0,15 |
12,5 |
0,87 ± 0,15 |
50 |
Ø 28,0 |
29,0 ± 1,0 |
0,45 ± 0,15 |
14,0 |
0,87 ± 0,15 |
50 |
Ø 30,0 |
31,5 ± 1,0 |
0,45 ± 0,15 |
15,0 |
0,87 ± 0,15 |
50 |
Ø 35,0 |
36,5 ± 1,0 |
0,50 ± 0,20 |
17,5 |
0,97 ± 0,15 |
50 |
Ø 38,0 |
39,5 ± 1,0 |
0,50 ± 0,20 |
19,0 |
0,97 ± 0,20 |
50 |
Ø 40,0 |
42,0 ± 1,5 |
0,50 ± 0,20 |
20,0 |
0,97 ± 0,20 |
50 |
Ø 50,0 |
53,0 ± 2,0 |
0,55 ± 0,20 |
25,0 |
1,10 ± 0,20 |
25 |
Ø 60,0 |
≥ 60,0 |
0,60 ± 0,20 |
30,0 |
1,20 ± 0,20 |
25 |
Ø 70,0 |
≥ 70,0 |
0,65 ± 0,20 |
35,0 |
1,30 ± 0,20 |
25 |
Ø 80,0 |
≥ 80,0 |
0,65 ± 0,20 |
40,0 |
1,30 ± 0,20 |
25 |
Ø 90,0 |
≥ 90,0 |
0,65 ± 0,20 |
45,0 |
1,30 ± 0,20 |
25 |
Ø 100,0 |
≥ 100,0 |
0,65 ± 0,20 |
50,0 |
1,30 ± 0,20 |
25 |
Ø 120,0 |
≥ 120,0 |
0,65 ± 0,20 |
60,0 |
1,30 ± 0,20 |
25 |
Ø 150,0 |
≥ 150,0 |
0,65 ± 0,20 |
75,0 |
1,30 ± 0,20 |
25 |
Ø 180,0 |
≥ 180,0 |
0,65 ± 0,20 |
90,0 |
1,30 ± 0,30 |
25 |
Ø 210,0 |
≥ 210,0 |
0,65 ± 0,20 |
105,0 |
1,30 ± 0,30 |
25 |
Ø 230,0 |
≥ 230,0 |
0,65 ± 0,20 |
115,0 |
1,30 ± 0,30 |
25 |
Ø 250,0 |
≥ 250,0 |
0,65 ± 0,20 |
125,0 |
1,30 ± 0,30 |
25 |
Производитель | Мемотерм-ММ | Sumitomo Electric | Рексант | LGW/DLK | Ruichi | Taiwan Yun Lin Electronic Co. |
---|---|---|---|---|---|---|
Наименование | ТТЭНГ-С | F-32 | ТУТ Рексант | HST | DRS | K2 |
