В статье рассмотрены порядок и нормы периодических и эксплуатационных испытаний указателей высокого (УВН) от 1000 В, и низкого напряжения до 1000 В (УНН).

1. Сроки периодических испытаний УНН
2. Эксплуатационные проверки УВН

В качестве индикаторов для определения наличия или отсутствия электрического тока в различных элементах электроцепи, используются переносные указатели высокого и низкого напряжения, соответствующие ГОСТ 20493-2001.

Проверка указателей низкого напряжения до 1000 В

Однополюсные и двухполюсные указатели, в обязательном порядке, помимо приёмо-сдаточных проверок, должны проходить периодические испытания в специализированной электролаборатории.

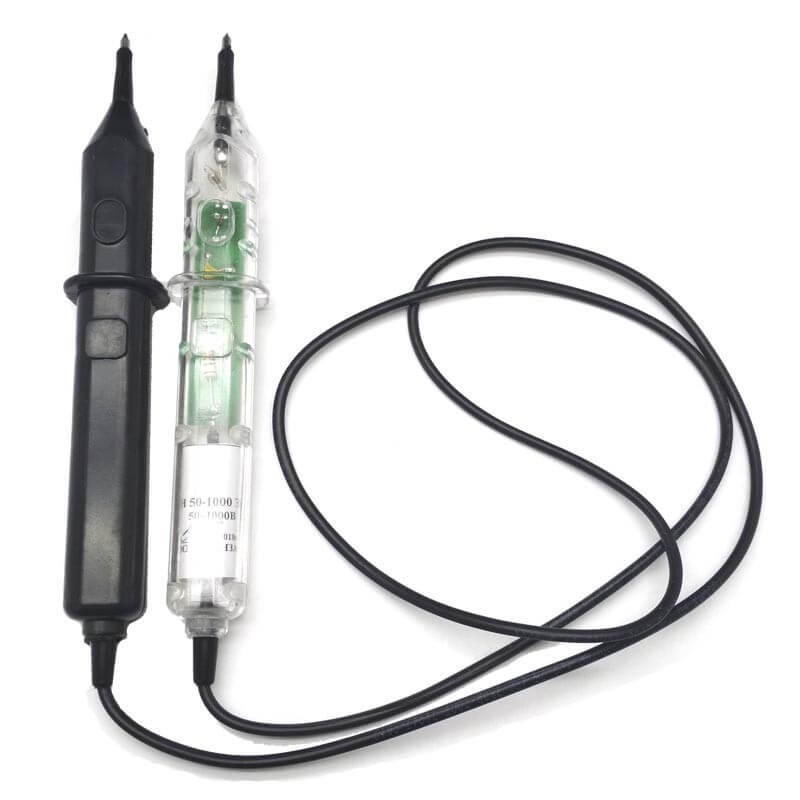

Указатель низкого напряжения ПИН 50-1000 В

Срок проведения испытаний установленный приказом Минэнерго РФ от 30.06.2003 N 261, приложение 7 должен быть не реже одного раза в год.

Испытания указателей заключаются:

• в определении напряжения индикации;
• проверке схемы повышенным напряжением;
• измерении силы тока, протекающего через указатель при наибольшем рабочем напряжении;
• испытании изоляции повышенным напряжением.

Чтобы провести периодические испытания указателей напряжения, обращайтесь в электролабораторию “группы МЕТТАТРОН” или оставьте заявку на Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

При определении напряжения индикации, напряжение от испытательной установки подаётся непосредственно на контакты-наконечники у двухполюсных указателей с постепенным повышением. При проверке однополюсных, ток подаётся на контакт торцевой или боковой части корпуса и на контакт-наконечник. Для указателей до 1000 В напряжение индикации не должно превышать 90 В.

Для испытания изоляции повышенным напряжением, у двухполюсных указателей корпуса оборачиваются фольгой, а соединительный провод опускается в заземлённую металлическую ёмкость, наполненную водой температуры 25-40 °С. При этом уровень воды должен быть ниже рукояток указателя, минимум на 9-10 мм. Один провод от установки присоединяют к контактам-наконечникам, второй, заземленный, к фольге, с последующим погружением в воду.

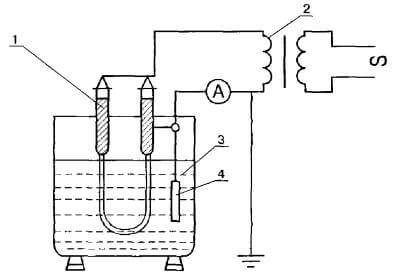

Принципиальная схема подключения испытательной установки при проверке указателя напряжения

1. указатель напряжения;
2. испытательная установка;
3. ванна с водой;
4. электрод.

Аналогично, проводят испытание изоляции рукоятки у однополюсных указателей. Рукоятку заворачивают в фольгу по всей длине. Необходимо выдержать расстояние 1 (см) между фольгой и электродом, находящимся на торцевой части указателя. Один вывод от испытательного устройства соединяют с электродом-наконечником. А второй, заземлённый, вывод крепится к фольге на корпусе указателя. Прошедшие данные испытания считаются указатели, если в течении, не менее чем 60 секунд изоляция рукояток выдержала напряжение:

• для указателя до 500 В — испытательное напряжение 1000 В;
• для указателя до 1000 В — испытательное напряжение 2000 В.

Проверка повышенным напряжением заключается в подаче напряжения превышающее не менее 10% от рабочего между наконечниками у двухполюсных, и между наконечником и боковым или торцевым контактом у однополюсного указателя, в течении 60 секунд.

При измерении силы тока при наибольшем рабочем напряжении, на наконечники указателя подаётся постепенно поднятое с 0 В до рабочего напряжение. Значения силы тока измеряются амперметром, который подключают последовательно с указателем. Прошедшие испытания указатели считаются, если значения тока не превысили:

• 0,6 мА для однополюсного указателя напряжения;
• 10 мА для двухполюсного указателя напряжения с элементами, визуальной или визуально-акустической индикацией сигнала.

Испытания УВН от 1000 В

Главным назначением указателей является определение наличия или отсутствия напряжения, в том числе выполнение фазировки, на токоведущих элементах наземных распределительных установок и воздушных линиях. Использовать данное устройство следует строго в диэлектрических перчатках.

Конструкция указателей данного типа состоит из:

• рабочей части с встроенной газоразрядной или светодиодной лампой, а также акустической индикацией;
• изолирующей части, которая расположена между рабочей частью и рукояткой;
• из рукоятки с ограничительным кольцом. Может быть частью изоляции или отдельным элементом.

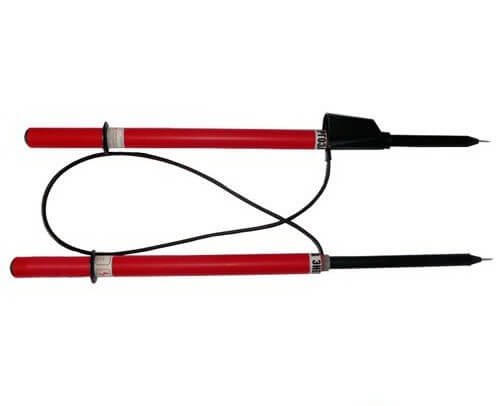

Указатель высокого напряжения — УВН 6-10

Периодические испытания УВН также как и УНН, должны проводится не реже одного раза в год.Согласно приказу Минэнерго РФ от 30.06.2003 N 261, приложение 7.

Методика электрических испытаний указателей от 1000 В заключается в подаче тока повышенного напряжения, отдельно к рабочей и изолирующей частям УВН. Также в обязательном порядке определяется напряжение индикации устройства.

Провести проверку УВН в Москве вы можете в нашей электролаборатории или написать на Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

При проверке рабочей и индикаторной части, подают напряжение, в течении, не менее 1-ой минуты, на контакт-наконечник (щуп) и винтовой разъём (место соединения рабочей и изолирующей части). В случаях отсутствия разъёма, на границе рабочей и изолирующей части крепится электрод для закрепления вывода испытательного трансформатора. Прикладываемое напряжение зависит от рабочего напряжения указателя:

• рабочей части с встроенной газоразрядной или светодиодной лампой, а также акустической индикацией;
• изолирующей части, которая расположена между рабочей частью и рукояткой;
• из рукоятки с ограничительным кольцом. Может быть частью изоляции или отдельным элементом.

Для испытаний изолирующей части, ток подаётся на место соединения изоляции и рабочей части, а также на предварительно установленный электрод, закреплённый непосредственно, около ограничительного кольца рукоятки, со стороны изолирующей части.
Изоляция должна выдержать 3-х кратное линейное напряжение для электроустановок до 110 кВ. Для установок свыше 110 кВ — 3-х кратное фазное напряжение и выше, но не менее значений приведённых в таблице:

На прошедшие испытания УВН и УНН, ставится штамп с указанием рабочего напряжения устройства и датой следующей проверки.

Штамп электролаборатории об успешном испытании СИЗ, применение которых зависит от напряжения электроустановки
