Гильза соединительная экранированная термоусаживаемая под пайку ГСЭТП-150
Техническое описание PDFОтправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Основные характеристики
- Устойчивость к коррозии, огнестойкость
- Круговая защита на 360 °
- Постоянная рабочая температура: от -55°C до 150°C
Состоит из паяного экранирующего соединения, уплотнительной втулки и луженых или никелированных медных обжимных гильз
ГСЭПТ -150 состоит из паяного экранирующего соединения, уплотнительной втулки и луженых или никелированных медных обжимных гильз (соединителей), широко используемых в аэрокосмической промышленности для соединения экранированных кабелей, включая коаксиальные и многожильные кабели, и обеспечивает соединение экранов и снятие напряжения в кабеле.
Цельная конструкция облегчает монтаж и снижает затраты на монтажные работы. Прозрачная уплотнительная втулка обеспечивает контролируемый процесс пайки, герметизацию, возможность контроля, снятие напряжения и изоляцию
| Сопротивление изоляции (экранирующее соединение) | 1,000MCi min. | 1,000MCi min. |
| Сопротивление изоляции (подключение проводника) | 5,000MO min. | min. |
| Диэлектрическая прочность (экранирующее соединение) | Отсутствие повреждений, образования дуги или пробоя при токе утечки менее 2,5 мА, 1 мин при напряжении 1,0 кВ. |
MIL-STD-202 |
| Диэлектрическая прочность (подключение проводника) | Отсутствие повреждений, образования дуги, пробоя и утечки. Метод испытания 1000 МКМ в стандарте MIL-STD-202 MIL-STD-202 |
MIL-STD-202 |
| Падение напряжения (подключение к экрану) | Увеличение составляет менее 2,0 милливольт. | SAE AS 81824 |
| Предел прочности при растяжении (соединение проводов) | Предел прочности при растяжении (проводное соединение) | MIL-STD-202 |
| Предел прочности при растяжении (экранирующее соединение) | 75% прочности несвязанного кабеля | MIL-STD-202 |
| Термическое старение (750 часов при 150°C) | Соответствует всем электрическим и механическим требованиям | SAE AS 81824 |
| Изменение температуры в циклическом режиме | Соответствует всем электрическим и механическим требованиям | MIL-STD-202 |
| Воспламеняемость | Самозатухает в течение 5 секунд. | SAE AS 81824 |

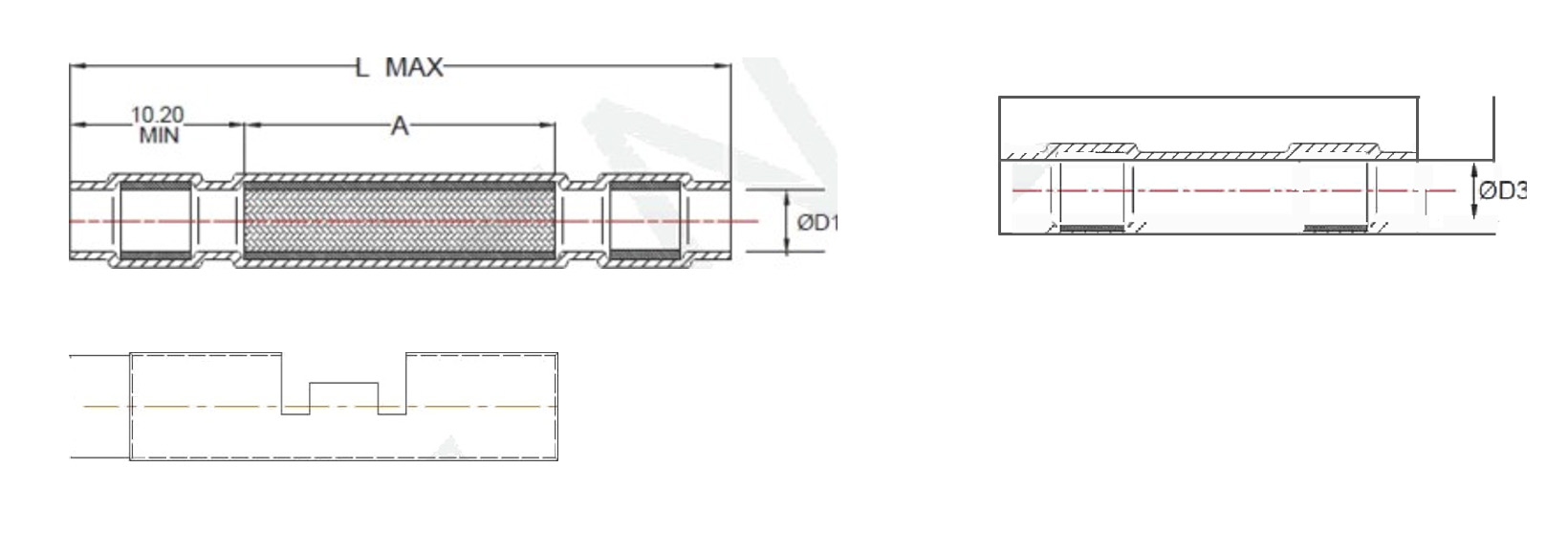

| Разновидность продукта: | Цвет | Кол-во сердечников | Диапазон Сечения Проводникка | Размер Продукта (мм) | |||||
| Луженый | Никелированный | (L) (max.) | A ±2,5 | Ø D1 (min.) | Ø D2 | Ø D3 (min.) | |||
| ГСЭТП -15-0168 | ГСЭПТ -150-0228 | Красный | 1 | 20-20 | 80.50 | 50.00 | 4.00 | 1.61-1.77 | 2,79 |
| ГСЭТП 15-0169 | ГСЭПТ -150-0229 | Синий | 1 | 20-16 | 80.50 | 50.00 | 4.00 | 1.61-1.77 | 4,32 |
| ГСЭТП 15-0170 | ГСЭПТ -150-0230 | Желтый | 1 | 16-12 | 80.50 | 50.00 | 5.00 | 2.46-2.65 | 4,32 |
| ГСЭТП -15-0174 | ГСЭПТ -150-0231 | Красный | 2 | 26-20 | 106.00 | 75.00 | 4.00 | 1.14-1.33 | 2,16 |
| ГСЭТП -15-0175 | ГСЭПТ -150-0232 | Синий | 2 | 18-16 | 106.00 | 75.00 | 5.00 | 1.61-1.77 | 2,79 |
| ГСЭТП -15-0176 | ГСЭПТ -150-0233 | Желтый | 2 | 14 | 106.00 | 75.00 | 6.00 | 2.46-2.65 | 4,32 |
| ГСЭТП 15-0177 | ГСЭПТ -150-0234 | Желтый | 2 | 12 | 106.00 | 75.00 | 9.00 | 2.46-2.65 | 4,32 |
| ГСЭТП -15-0178 | ГСЭПТ -150-0235 | Красный | 3\4 | 26-20 | 106.00 | 75.00 | 4.00 | 1.14-1.33 | 2,16 |
| ГСЭТП -15-0179 | ГСЭПТ -150-0236 | Красный | 3\4 | 22-20 | 106.00 | 75.00 | 5.00 | 1.14-1.33 | 2,16 |
| ГСЭТП -15-0180 | ГСЭПТ -150-0237 | Синий | 3\4 | 18-16 | 106.00 | 75.00 | 6.00 | 1.61-1.77 | 2,79 |
| ГСЭТП -150-0181 | ГСЭПТ -150-0238 | Желтый | 3\4 | 14-12 | 106.00 | 75.00 | 9.00 | 2.46-2.65 | 4,32 |
 |
