Высоковольтная термоусаживаемая трубка TCT HV10 Raychman®

Высоковольтная термоусаживаемая трубка TCT HV10 Raychman®

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики

Диапазон эксплуатационных температур: от -45°С до +125°С
Рекомендуемая температура усадки: + 125°С (Температура начальной усадки от +70°С)
Коэффициент поперечной усадки: Не менее 2 : 1
Кислородный индекс (Испытание на огнестойкость): не менее 28 (Препятствует горению)
Эксплуатационное напряжение: до 10 кВ

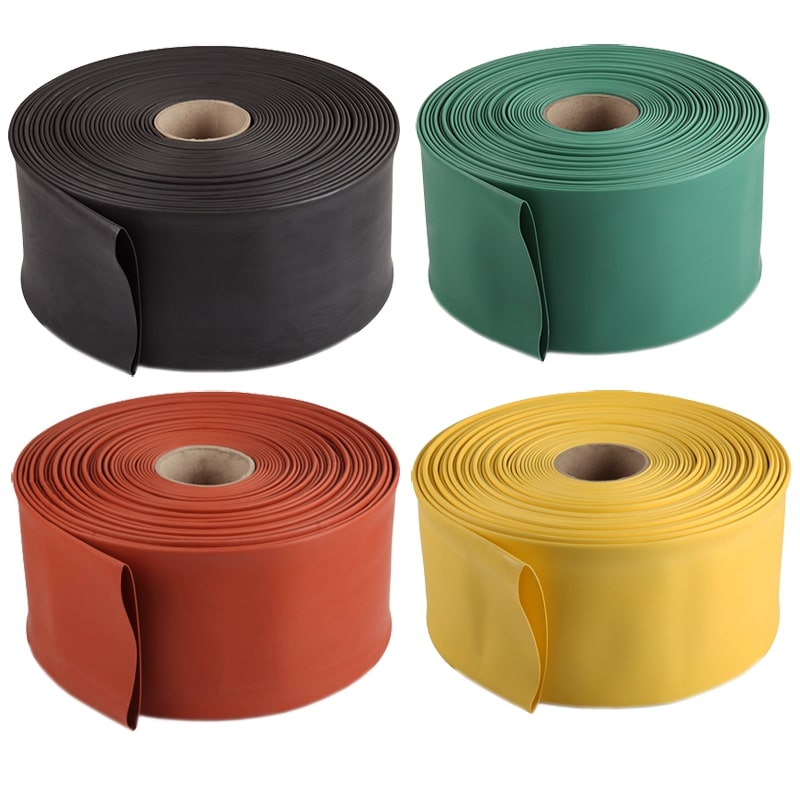

Базовый цвет: Кирпично-красный, чёрный, зелёный, жёлтый, синий
Размерный ряд: Внутренний диаметр от 15 до 210 мм (на заказ до 500 мм)

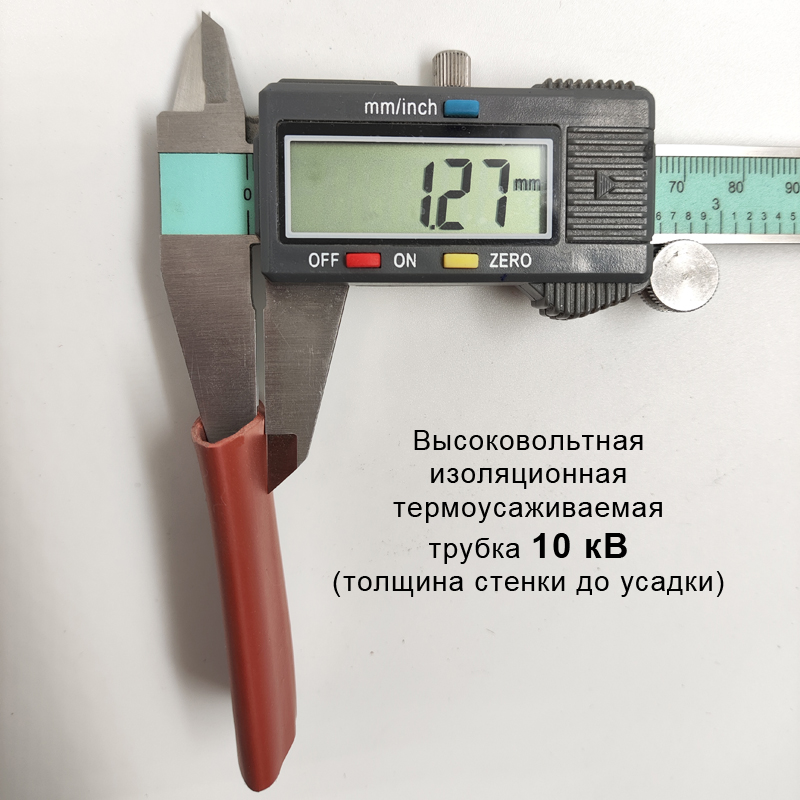

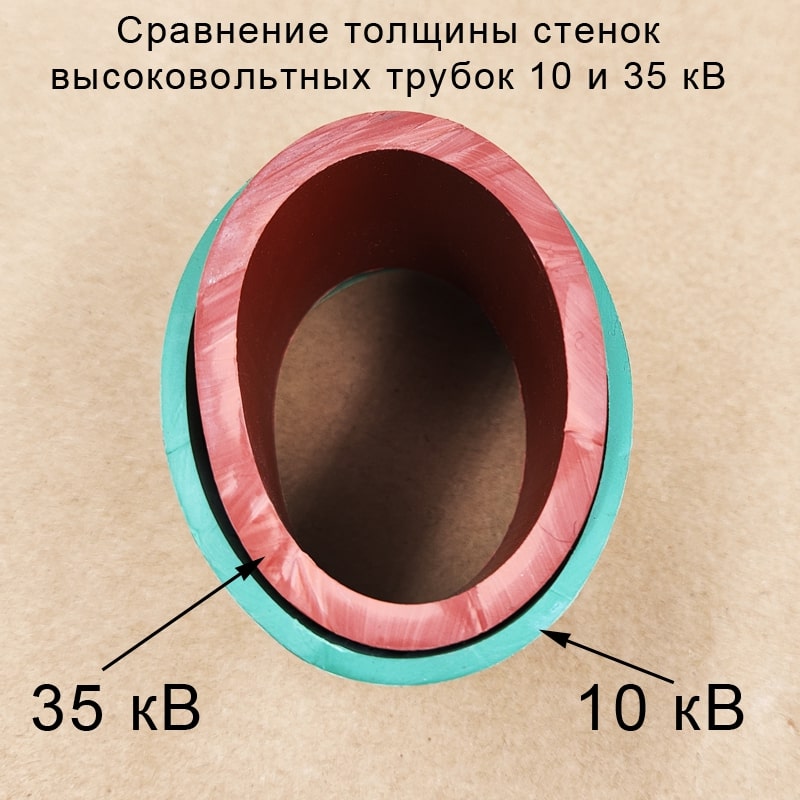

трубка TCT HV10 Raychman® трубка TCT HV10 Raychman® трубка TCT HV10 Raychman®

Среднестенная изоляционная термоусаживаемая трубка, изготовленная методом экструзии из подавляющей горение композиции сшитых полиолефинов.

Назначение: Специализированные термоусаживаемые трубки для электрической изоляции медных и алюминиевых электрических шин круглого и прямоугольного сечения на электрических подстанциях и в распределительных устройствах, эксплуатирующихся при напряжении до 10 кВ. Могут применяться в качестве жильной изоляции кабелей и концевых кабельных муфт, рассчитанных на напряжение до 10 кВ.

Рекомендации по эксплуатации: Температура начальной усадки трубки TCT HV10 Raychman® составляет от 70°С, а температура полной усадки 125°С. Из-за более толстых стенок, чем у обычных трубок, полная термическая усадка этой трубки происходит медленно, при температурах выше 120°C. Для равномерной усадки трубок рекомендуется использовать тепловой фен или осуществлять усадку в печи при 120°C. Рекомендуется предварительно прогревать медные шины перед усадкой трубок для компенсации повышенного отвода тепла через металл.

Условия хранения: в чистых крытых, сухих помещениях в упаковке поставщика или в картонных коробках, при относительной влажность воздуха до 70%, при температуре от -10°С до +50°С, избегая резких перепадов температур и воздействия прямых солнечных лучей. Расстояние до любых источников нагрева не должно быть менее 1 метра (без превышения макс. температуры хранения). Условия хранения должны исключать воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т.д.

Упаковка: Трубка поставляется в бухтах по 25 метров на картонных катушках или шпулях. Бухты могут быть упакованы в картонные коробки или упаковочную плёнку.

Сертификация: Не подлежит обязательной сертификации на территории Таможенного Союза.



Параметр

Метод испытания

Результат

Предел прочности на разрыв, МПа

GB/T 1040

≥ 8,0

Относительное удлинение до разрыва, %

GB/T 1040

≥ 300

Предел прочности на разрыв после термического старения, МПа (130°С х 168 часов)

GB/T 1040 / GB/T 7141

≥ 6,4

Удлинение до разрыва после термического старения, % (130°С х 168 часов)

GB/T 1040 / GB/T 7141

≥ 100%

Эксплуатация при низких температурах (- 40°С х 4 часа)

ASTM-D2671

Нет трещин

Неравномерность толщины стенки,%

ASTM-D2671

Не более 30

Электрическая прочность, кВ/мм

IEC 60243

≥ 25 кВ/мм

Объемное удельное сопротивление, Ом·см

IEC 60093

≥1х1014

Тест на пробой переменным током при напряжении 42 кВ в течение 1 минуты

-

Нет пробоя

Тест на пробой постоянным током при напряжении 75 кВ (импульсный режим)

-

Нет пробоя

Диэлектрическая постоянная

IEC 250

≤ 3,0

Водопоглощение, %

ISO 62

≤ 0,5

Твёрдость (по Шору, метод А)

ISO 868

≤ 90

Коэффициент продольной усадки, %

-

не более 10

Таблица 1. Размерный ряд термоусаживаемых трубок TCT HV10 Raychman®

Размерный ряд для заказа

Внутренний диаметр при поставке, мм

После полной усадки

Длина бухты, м

Внутренний диаметр, мм

Толщина стенки, мм

ТСТ HV10 - 15/7

15 ± 0,8

≤ 7

2,5 ± 0,2

25

ТСТ HV10 - 20/9

20 ± 0,8

≤ 9

2,5 ± 0,2

25

ТСТ HV10 - 25/11

25 ± 0,8

≤ 11

2,5 ± 0,2

25

ТСТ HV10 - 30/13

30 ± 0,8

≤ 13

2,5 ± 0,2

25

ТСТ HV10 - 35/15

35 ± 0,8

≤ 15

2,5 ± 0,2

25

ТСТ HV10 - 40/17

40 ± 1,0

≤ 17

2,5 ± 0,2

25

ТСТ HV10 - 50/22

50 ± 2,0

≤ 22

2,5 ± 0,2

25

ТСТ HV10 - 60/27

60 ± 3,0

≤ 27

2,8 ± 0,3

25

ТСТ HV10 - 65/27

65 ± 3,0

≤ 27

2,8 ± 0,3

25

ТСТ HV10 - 70/34

70 ± 3,0

≤ 34

2,8 ± 0,3

25

ТСТ HV10 - 75/34

75 ± 3,0

≤ 34

2,8 ± 0,3

25

ТСТ HV10 - 80/34

80 ± 3,0

≤ 34

2,8 ± 0,3

25

ТСТ HV10 - 85/35

85 ± 3,0

≤ 35

2,8 ± 0,3

25

ТСТ HV10 - 100/45

100 ± 4,0

≤ 45

2,8 ± 0,3

25

ТСТ HV10 - 120/54

120 ± 4,0

≤ 54

2,8 ± 0,3

25

ТСТ HV10 - 150/67

150 ± 4,0

≤ 67

2,8 ± 0,3

25

ТСТ HV10 - 180/78

180 ± 5,0

≤ 78

2,8 ± 0,3

25

ТСТ HV10 - 210/90

210 ± 5,0

≤ 90

2,8 ± 0,3

20

ТСТ HV10 - 230/100

230 ± 5,0

≤ 100

3,80 ± 0,3

20

ТСТ HV10 - 300/150

300 ± 5,0

≤ 150

3,80 ± 0,3

15
