Пневматическая полиамидная трубка (шланг)  PA12

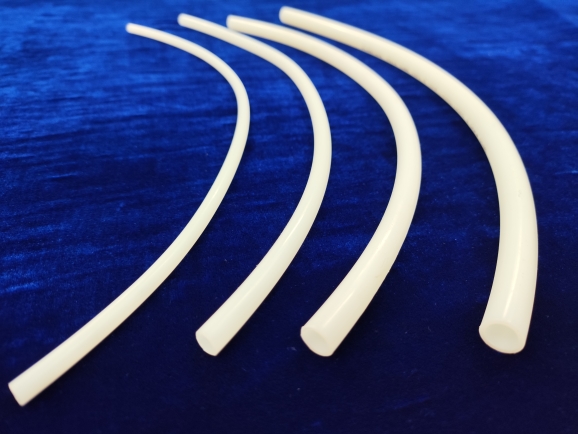

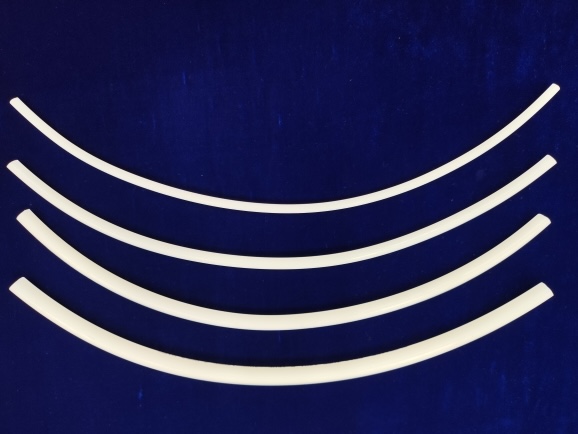

Пневматическая полиамидная трубка (шланг) PA12

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики
  • Рабочая температура: от -40 °С до +100 °С
  • Материал: полиамид: PA 12
  • Поставка: бухта: по 100м

Обладает высокой температурной стабильностью и широко используется в пневматических системах.

Полиамидная пневматическая трубка PA12 используется для передачи воздуха в пневматических системах повышенного давления и системах с высокими требованиями к надежности линий пневмопитания.
Согласно ГОСТ Р 51190-98 трубка PA12 является заменителем медных трубок по ГОСТ 617 для пневматических систем PA12 - полиамид химического происхождения, обладает высокими показателями гибкости, устойчивостью к низким температурам и к попаданию прямых солнечных лучей. Полиамидная трубка PA12 обладает высокой температурной стабильностью и широко используется в пневматических системах.


Полиамидные трубки PA12 соответствуют нормам DIN 73378 / 74324 PA 12 НIРНL.

Особенности:

Материал - полиамид; Цвет - прозрачный, красный, жёлтый, тёмно-синий, светло-голубой, зелёный, чёрный, оранжевый

Свойства Стандарт Значение
Плотность ISO R 1183 D 1,03 G/cm3
Температура плавления ASTM D +171-172 °С
Предел прочности при растяжении - 24 MPa
Температура деформации при 0,46 МPа ISO 111 °С
Температура деформации при 1,85 МPа ISO 75 46 °С
Твердость ASTM 2240 46 HSD

Код заказа трубки

Внешний/внутренний
диаметр, мм

Вес,
гр/м

Радиус изгиба, мм

Рабочая
температура (°С)

Макс. рабочее давление
(бар при 20 °С)

PA 2x4

4 х 2

9,51

20

-40... + 100

56

PA 4x6

6 х 4

15,86

35

-40... + 100

33

PA 6x8

8 х 6

22,20

40

-40... + 100

24

PA 8x10

10 х 8

28,54

60

-40... + 100

19

PA 10x12

12 х 10

34,89

85

-40... + 100

15

PA 11x14

14 х 11

54,46

85

-40... + 100

20

Зависимость максимального рабочего давления от температуры:

20°С

40°С

60°С

80°С

100°С

100%

85%

60%

40%

35%

Допустимые отклонения по размерам пневмотрубок:

+/-0,05 по толщине трубки
+/-0,05; по внешнему диаметру до 12 мм
+/-0,1 по внешнему диаметру от 14
+/-0,5% по весу
