Соединители (гильзы) с круглой полостью типа ГД

Основные характеристики

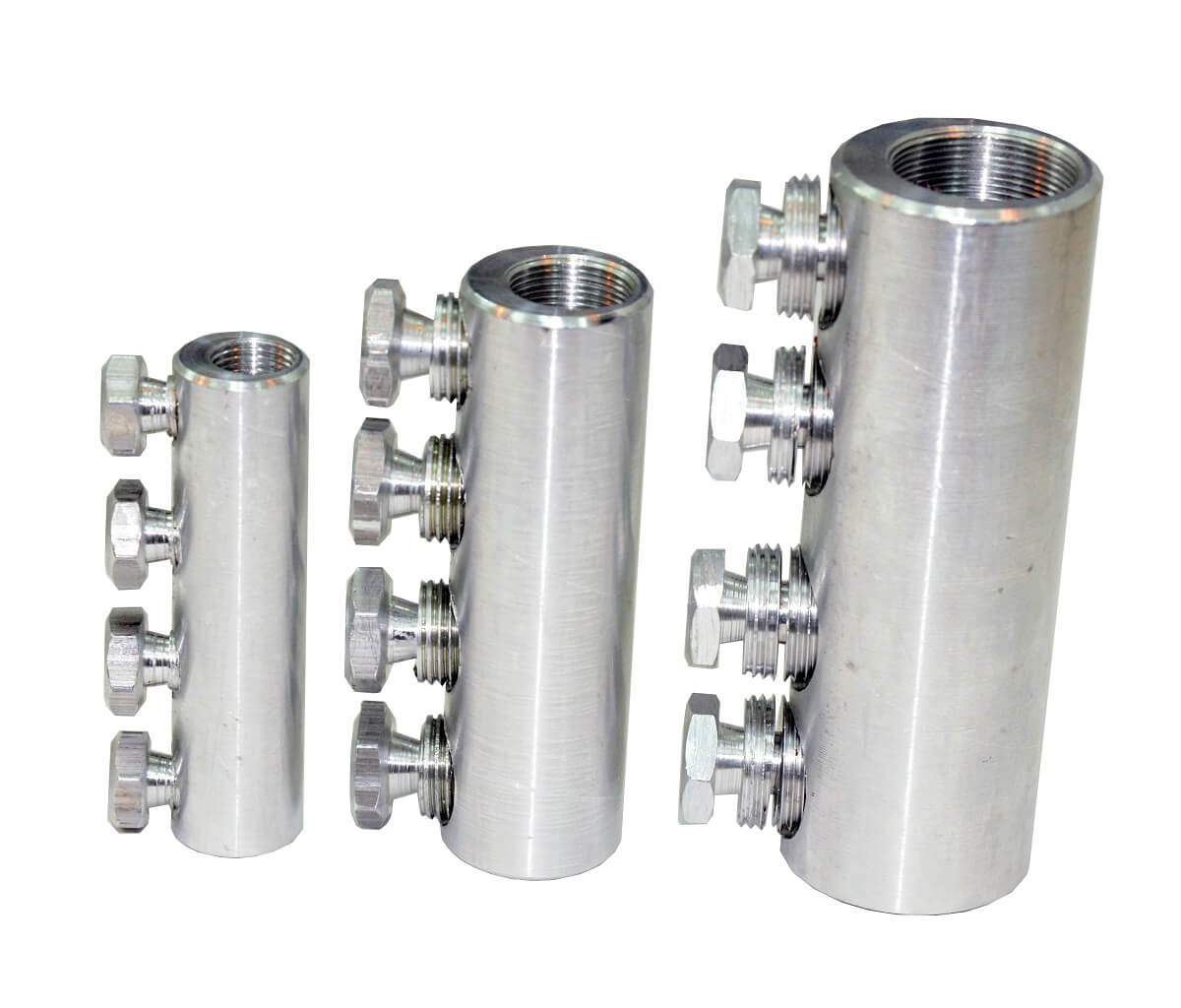

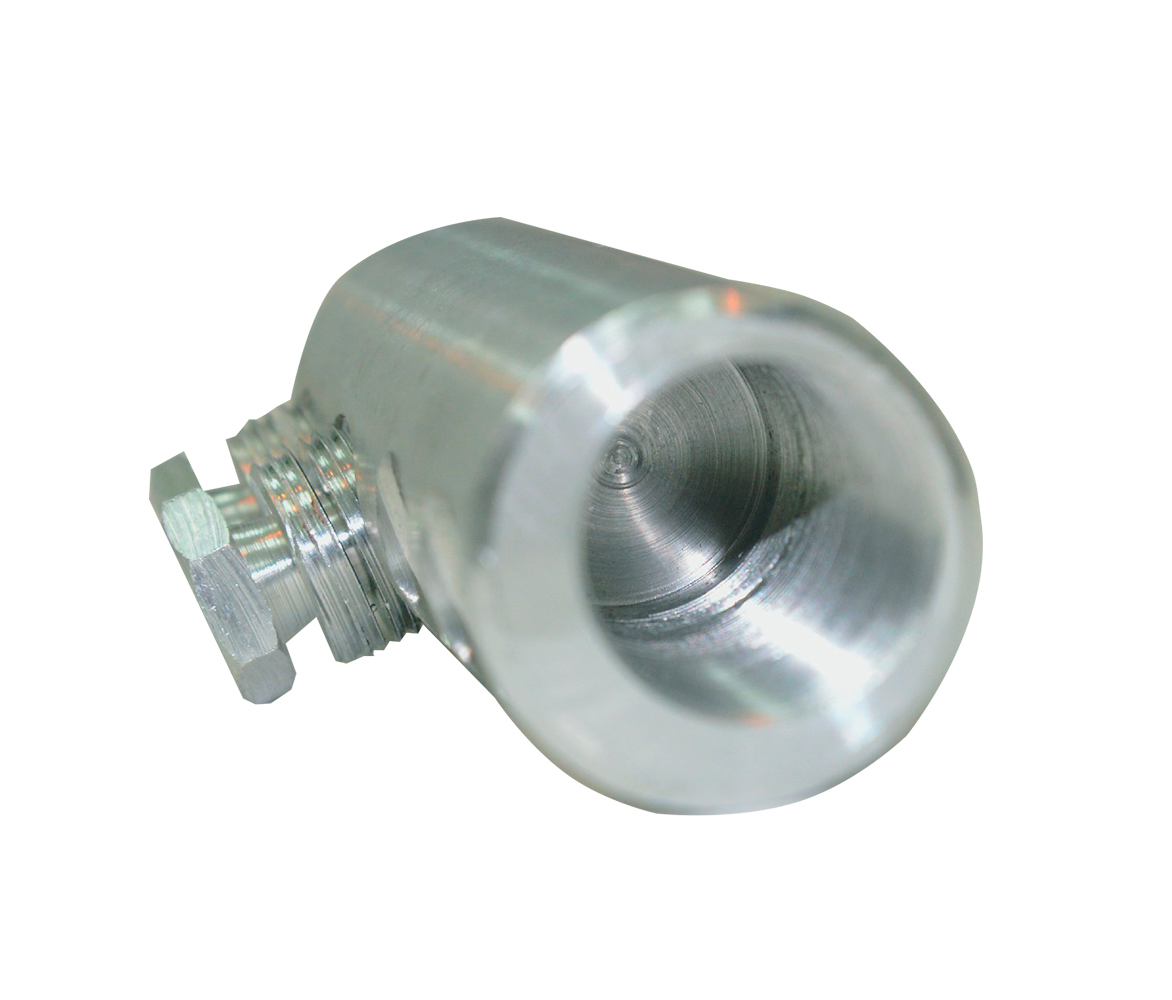

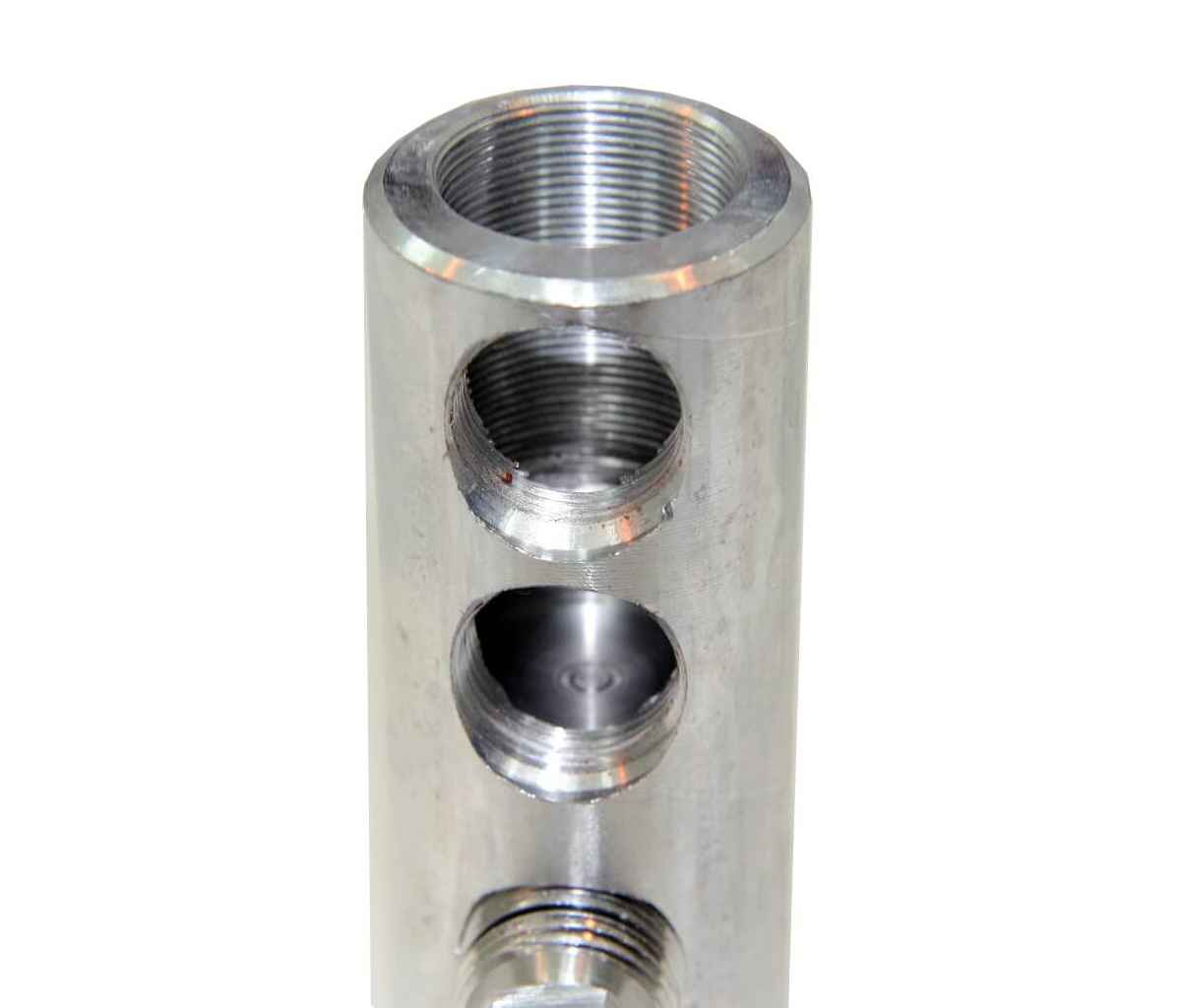

Соединители (гильзы) болтовые предназначены для соединения токопроводящих жил сечением от 25 до 240 мм.кв. на напряжение до 35 кВ.

Соединители (гильзы) с круглой полостью типа ГД Соединители (гильзы) с круглой полостью типа ГД Соединители (гильзы) с круглой полостью типа ГД
Соединители (гильзы) с круглой полостью типа ГД Соединители (гильзы) с круглой полостью типа ГД Соединители (гильзы) с круглой полостью типа ГД

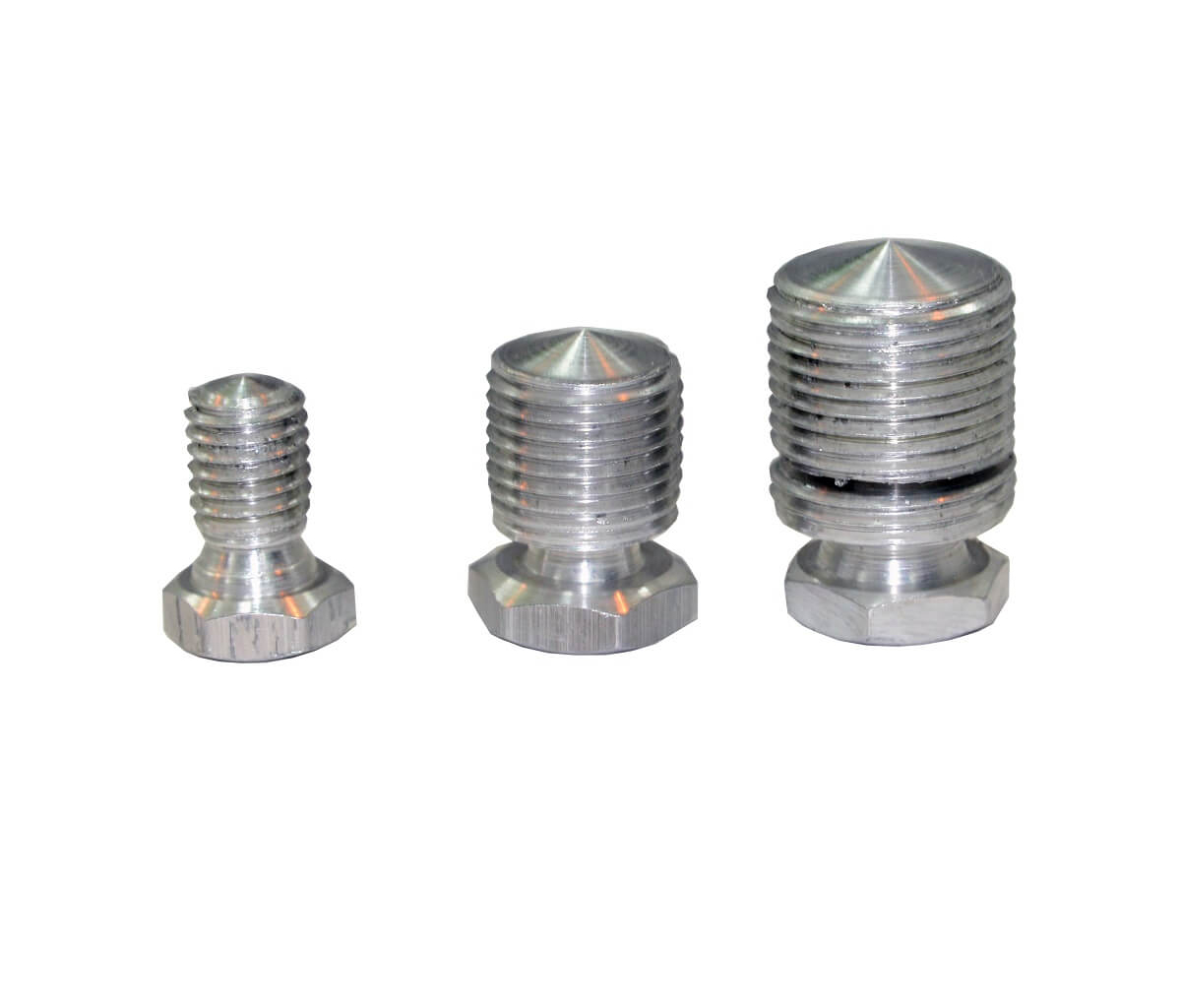

Крепление соединителя на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности.

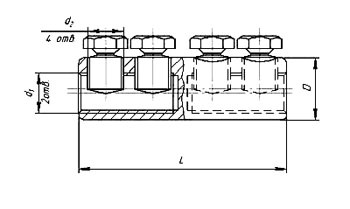

Схема

Соединители (гильзы) с круглой полостью типа ГД схема

Размеры(мм)Обозначение гильз
ГД-50ГД-120ГД-240
25-5070-120150-240
L 69 90 110
D 19 26,5 37
d1 M12x1 M18x1 M26x1
d2 M10x1.5 M16x1.5 M20x1.5

Список продукции

Сечение кабеля, мм2

L, мм

D, мм

d1, мм

d2, мм

Наименование Сечение кабеля, мм2 L, мм D, мм d1, мм d2, мм

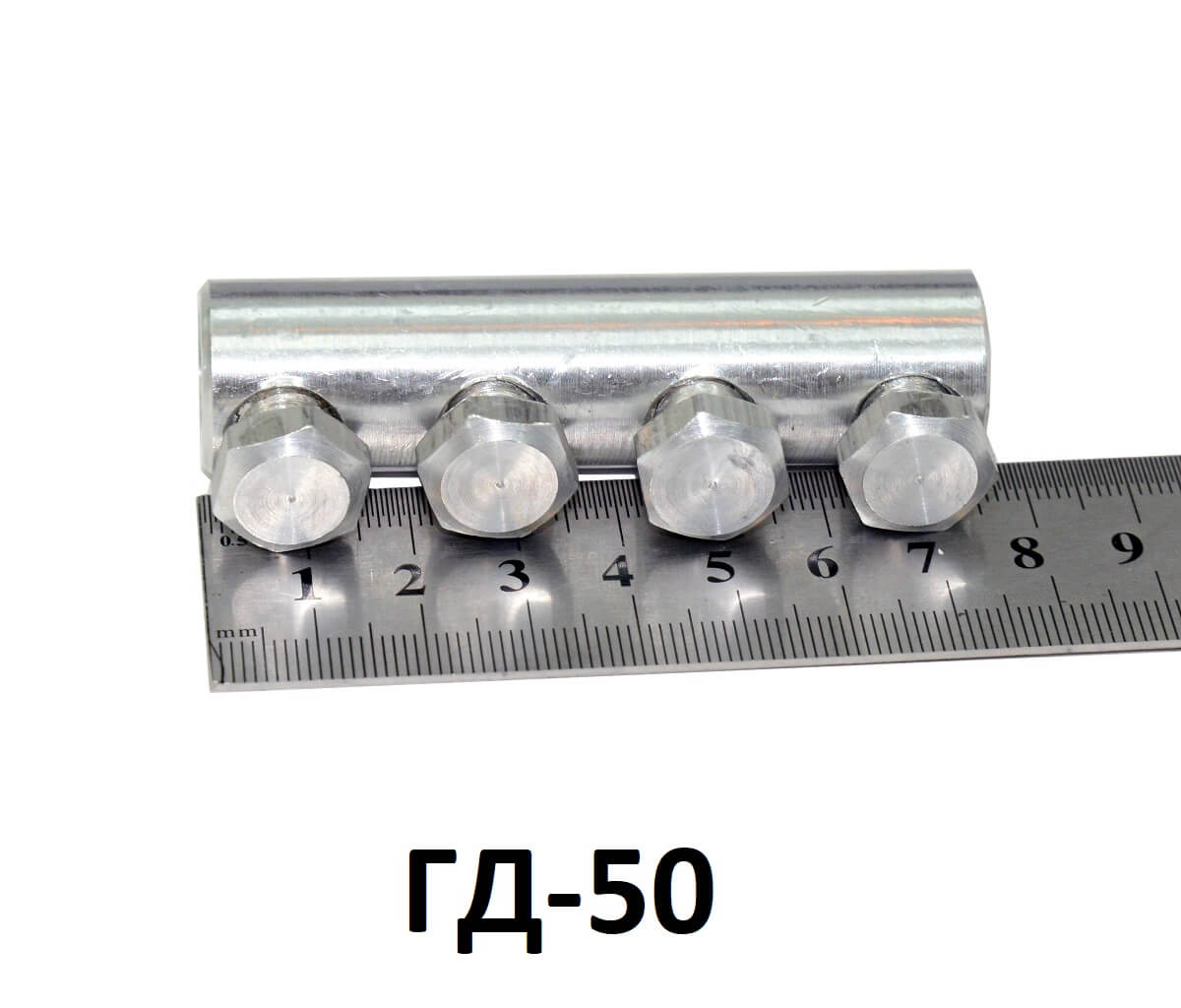

ГД-50 25-50 69 19 M12x1 М10х1,5

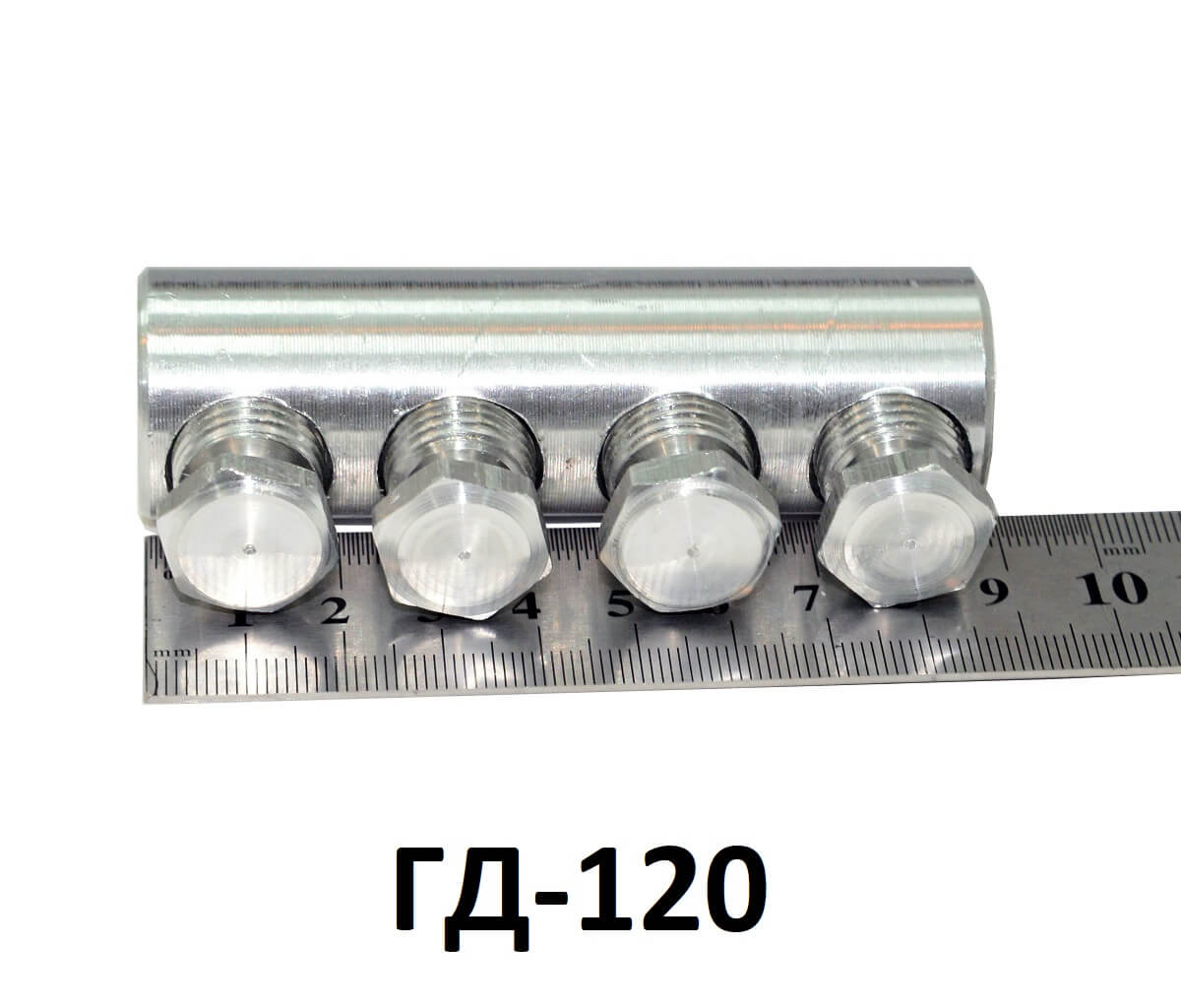

ГД-120 70-120 90 26,5 M18x1 M16x1.5

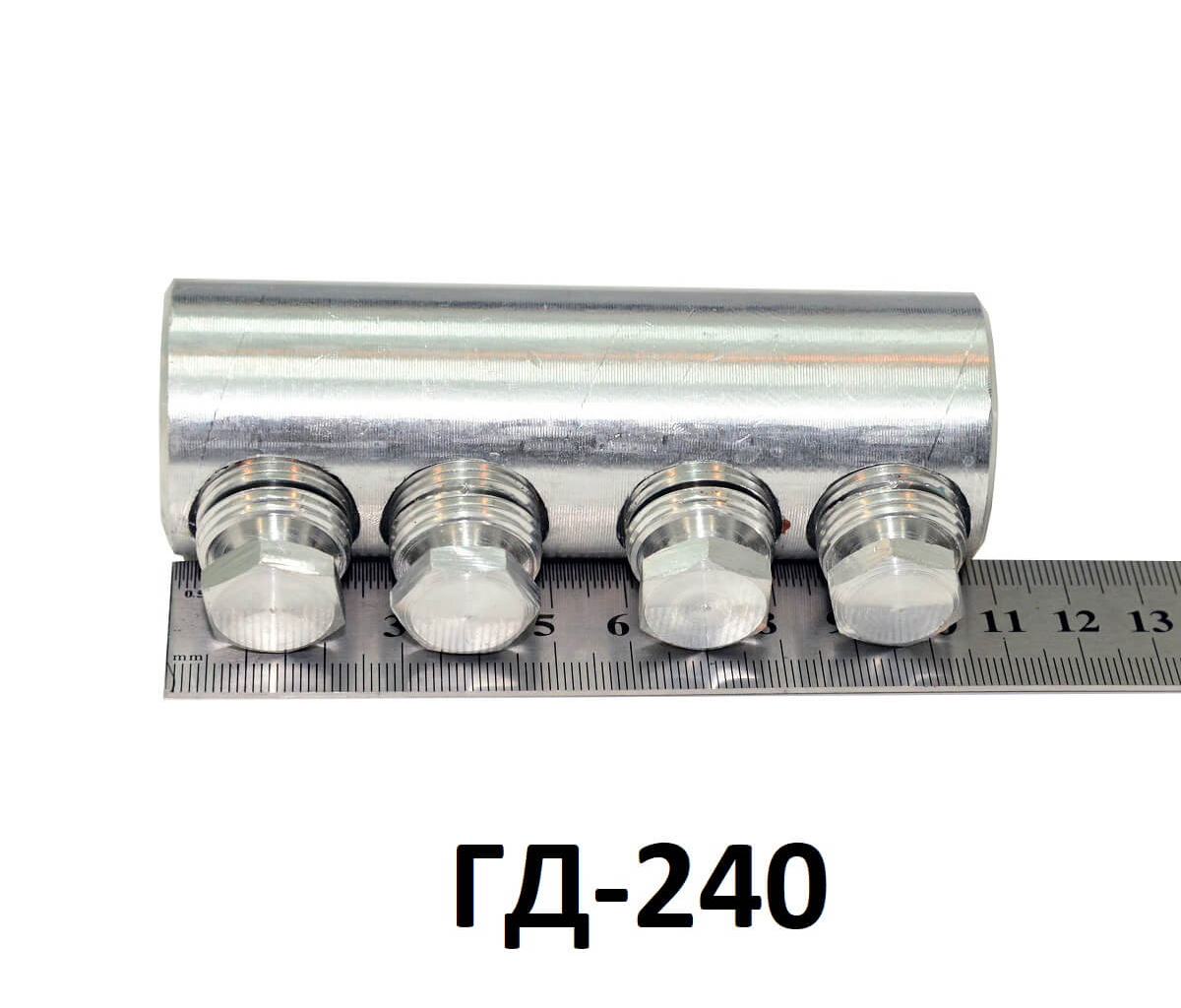

ГД-240 150-240 110 37 M26x1 M20x1.5
