Термоусадочные колпачки (капы) Raychman® TCT CAP

Основные характеристики
  • Материалполиолефин
  • Температура усадкиот 120°C
  • Прочность на растяжение> 12 мПа
  • Температура плавления адгезива+85°C
  • Диэлектрическая прочность> 18 кВ/мм

Капы применяются при транспортировке, хранении и консервации окончаний высоковольтных, низковольтных и кoммyникационных кабелей.

Альтернативное применение:

  • защита от коррозии выступающих металлических частей,
  • герметизация неиспользуемых сегментов кабельных каналов и труб,
  • заглушка трубопроводов, не находящихся под давлением.

Поверхность колпачков гладкая, глянцевая, без видимого шва. Благодаря повышенному коэффициенту усадки капы можно усаживать на изделия сложной формы или с перепадом диаметров.

Благодаря внутреннему слою термоплавкого клея, термоусадочные капы полностью защищают кабель от влаги и трения. Клей схватывается с поверхностью кабеля, пластиков или металла, заполняет пустоты в местах стыка изделий.

Материал колпачков: композиция на основе модифицированного полиолефина с термоплавким клеем.

Капы устойчивы к воздействию ультрафиолета.

Не подлежат обязательной сертификации.

Свойства

Метод тестирования

Результат

Прочность на растяжение

ASTM D2671

> 12 мПа

Удлинение до разрыва

ASTM D2671

> 400%

Удлинение до разрыва после нагрева (168 часов при +136°С)

ASTM D2671

> 300%

Прочность на растяжение после нагрева

ASTM D2671

> 10 мПа

Гибкость при низких температурах (4 часа при -40°С)

ASTM D2671

Не трескается

Тепловой шок (4 часа при +200°С)

ASTM D2671

Не стекает, не трескается

Температура плавления адгезива

ASTM E28

+ 85°C

Диэлектрическая прочность

ASTM D2671

> 18 кВ/мм

Объёмное электрическое сопротивление

ASTM D2671

1014 Ом·см

Водопоглощение

ASTM D570

< 0.5%

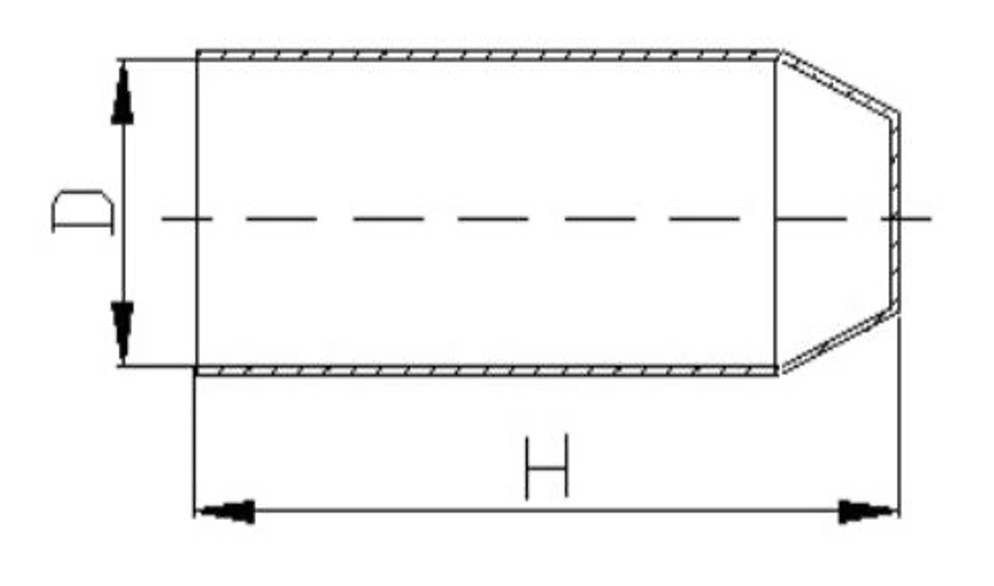

Спецификация
Размерный рядВнутренний диаметр, ммМинимальная толщина стенки, ммДлина изделия, мм
для заказаДо усадки, minПосле усадки, maxДо усадкиПосле усадки
ТСТ САР 11/5.5 11 5.5 0.7 1.1 22
ТСТ САР 16/7.5 16 7.5 1.2 2.5 70
ТСТ САР 23/10,5 23 10,5 1,2 2,5 80
ТСТ САР 32/16.5 32 16.5 1.2 2.5 90
ТСТ САР 50/26 50 26 1.5 2.8 115
ТСТ САР 70/30 70 30 1.8 3.2 120
ТСТ САР 100/46 100 46 1.8 3.5 140
ТСТ САР 120/57 120 57 1.8 3.5 155
ТСТ САР 140/70 140 70 2.0 4.0 180
ТСТ САР 250/95 250 95 2.0 4.0 270

Разные партии термоусаживаемых капов при изготовлении могут незначительно отличаться по размерам от указанных в таблице (на 1—2 мм). Если для вас принципиален конкретный размер и длина оконцевателей, свяжитесь с нашими менеджерами для уточнения реальных размеров изделий, которые есть в наличии.

Термоусадочные колпачки TCT CAP - разделка высоковольтного кабеля

Термоусадочные колпачки Raychman® TCT CAP - разделка высоковольтного кабеля

Производитель

Raychem / Tyco

DSG-Canusa

3M

WOER

IEK

Наименование

SSC / ESC

CEC

SKE

WRSJD

KTK

Варианты названия у других производителей:

  • ОКТЗ — Оконцеватели Клеевые Термоусаживаемые Защитные,
  • ОГТ — Оконцеватели Герметизирующие Термоусаживаемые,
  • ОКТ — Оконцеватель Клеевой Термоусаживаемый.

Список продукции

Внутренний диаметр до усадки, мм

Внутренний диаметр после усадки, мм

Толщина стенки до усадки, мм

Толщина стенки после усадки, мм

Длина изделия, мм

Диэлектрическая прочность

Наименование Материал Температура усадки Внутренний диаметр до усадки, мм Внутренний диаметр после усадки, мм Толщина стенки до усадки, мм Толщина стенки после усадки, мм Длина изделия, мм Диэлектрическая прочность
Капа Капа ТСТ САР 11/5.5 Полиолефин от 120°C 11 5.5 0.7 1.1 22 18 кВ/мм
Капа ТСТ САР 16/7.5 Полиолефин от 120°C 16 7.5 1.2 2.5 70 19 кВ/мм
Капа ТСТ САР 23/10,5 Полиолефин от 120°C 23 10,5 1,2 2,5 80 20 кВ/мм
Капа ТСТ САР 32/16.5 Полиолефин от 120°C 32 16.5 1.2 2.5 90 21 кВ/мм
Капа ТСТ САР 50/26 Полиолефин от 120°C 50 26 1.5 2.8 115 22 кВ/мм
Капа ТСТ САР 70/30 Полиолефин от 120°C 70 30 1.8 3.2 120 23 кВ/мм
Капа ТСТ САР 100/46 Полиолефин от 120°C 100 46 1.8 3.5 140 24 кВ/мм
Капа ТСТ САР 120/57 Полиолефин от 120°C 120 57 1.8 3.5 155 25 кВ/мм
Капа ТСТ САР 140/70 Полиолефин от 120°C 140 70 2.0 4.0 180 26 кВ/мм
Капа ТСТ САР 250/95 Полиолефин от 120°C 250 95 2.0 4.0 270 27 кВ/мм
