Термоусаживаемые формовые детали Raychman®

Термоусаживаемые формовые детали Raychman®

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики

Raychman® 120: — материал: безгалогенный полиолефин с низким дымовыделением; рабочая температура: −30…+120 °С; подавление горения: V-1.
Raychman® 135: — материал: мягкий огнестойкий полиолефин с защитой от плесени; рабочая температура: −55…+135 °С; подавление горения: V-1..
Raychman® 150: — материал: масло- и топливостойкий модифицированный эластомер; рабочая температура: −55…+150 °С; подавление горения: V-1..
Raychman®200: — материал: модифицированный фторэластомер (фторкаучук); рабочая температура: −55…+200 °С; подавление горения: V-1.

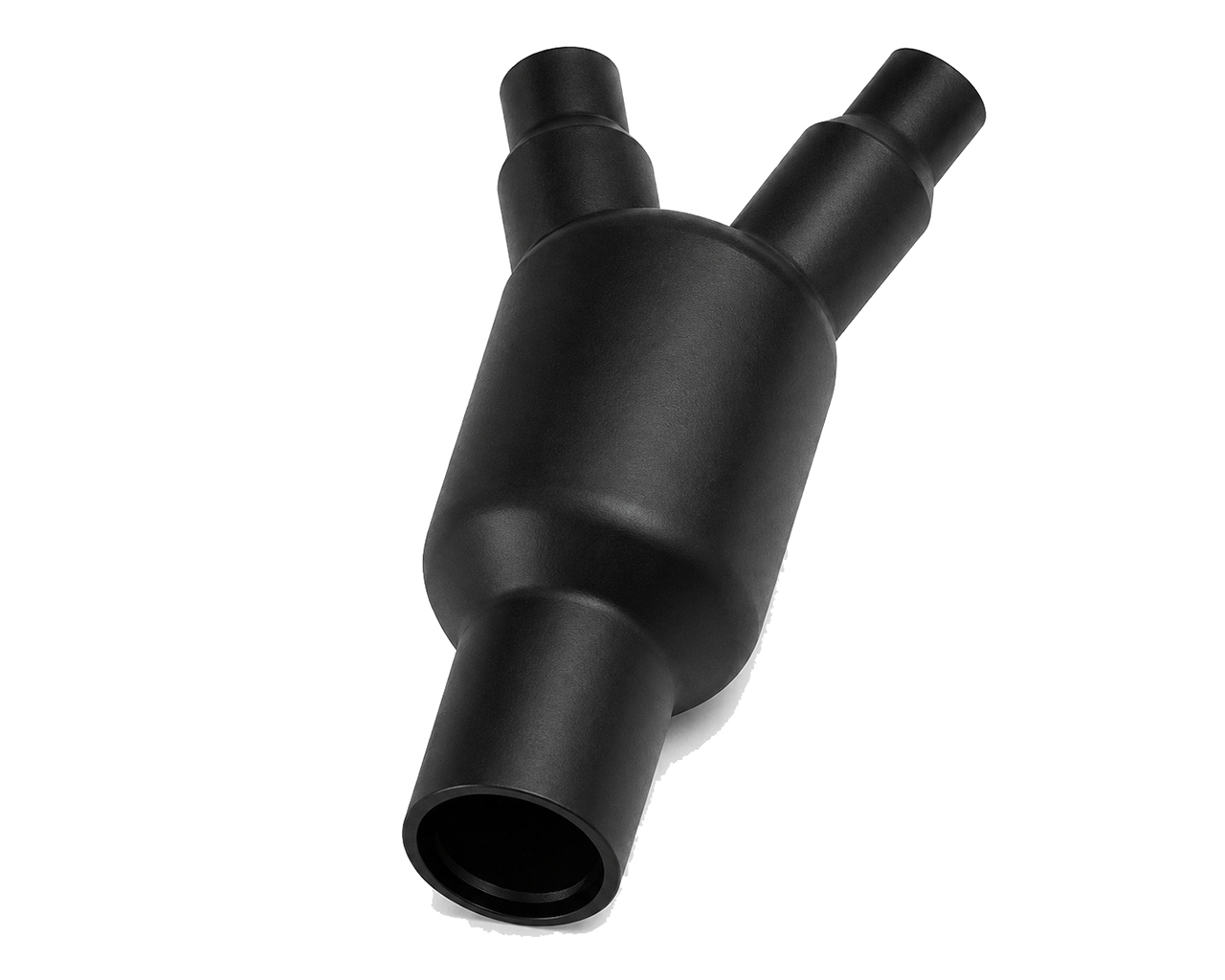

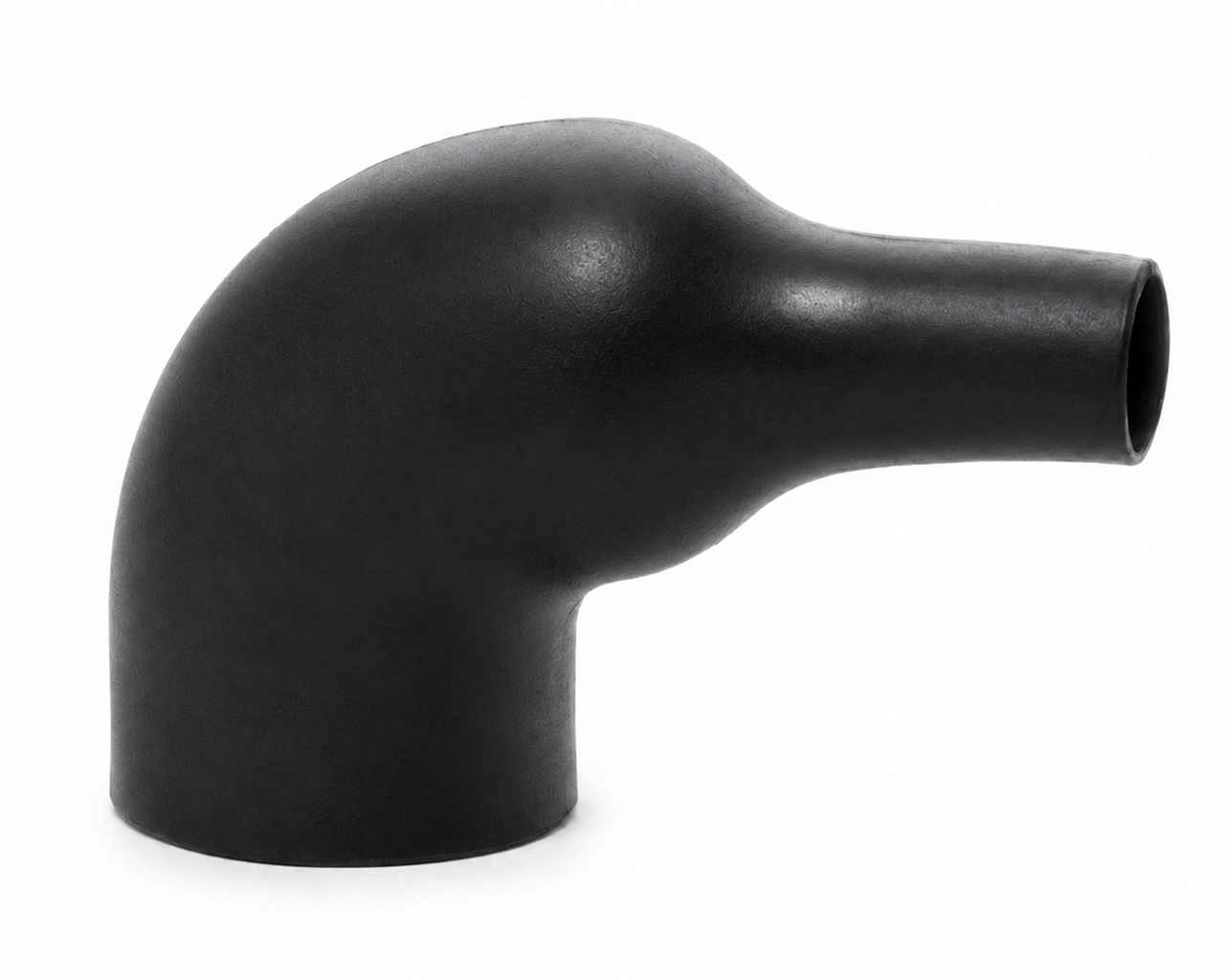

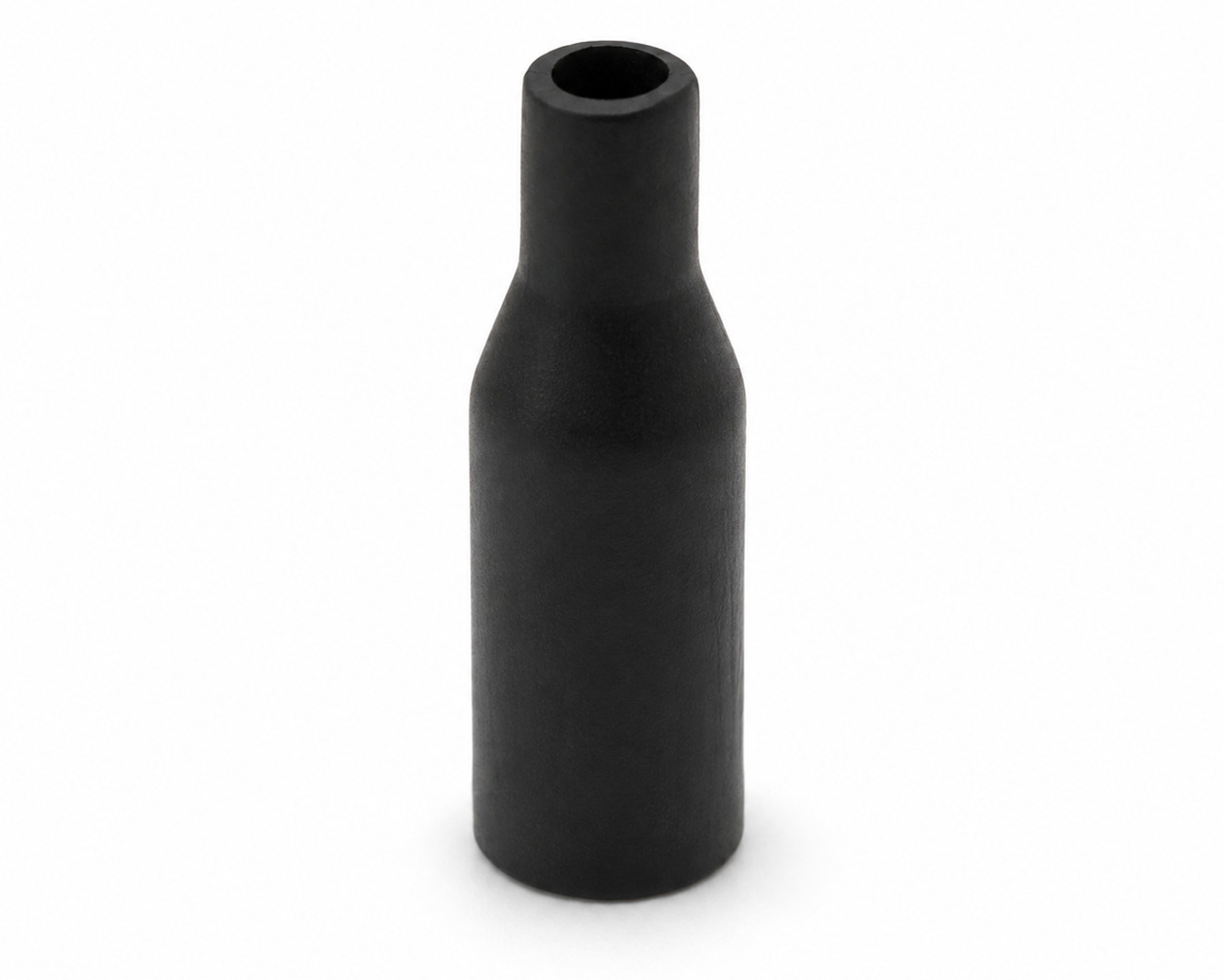

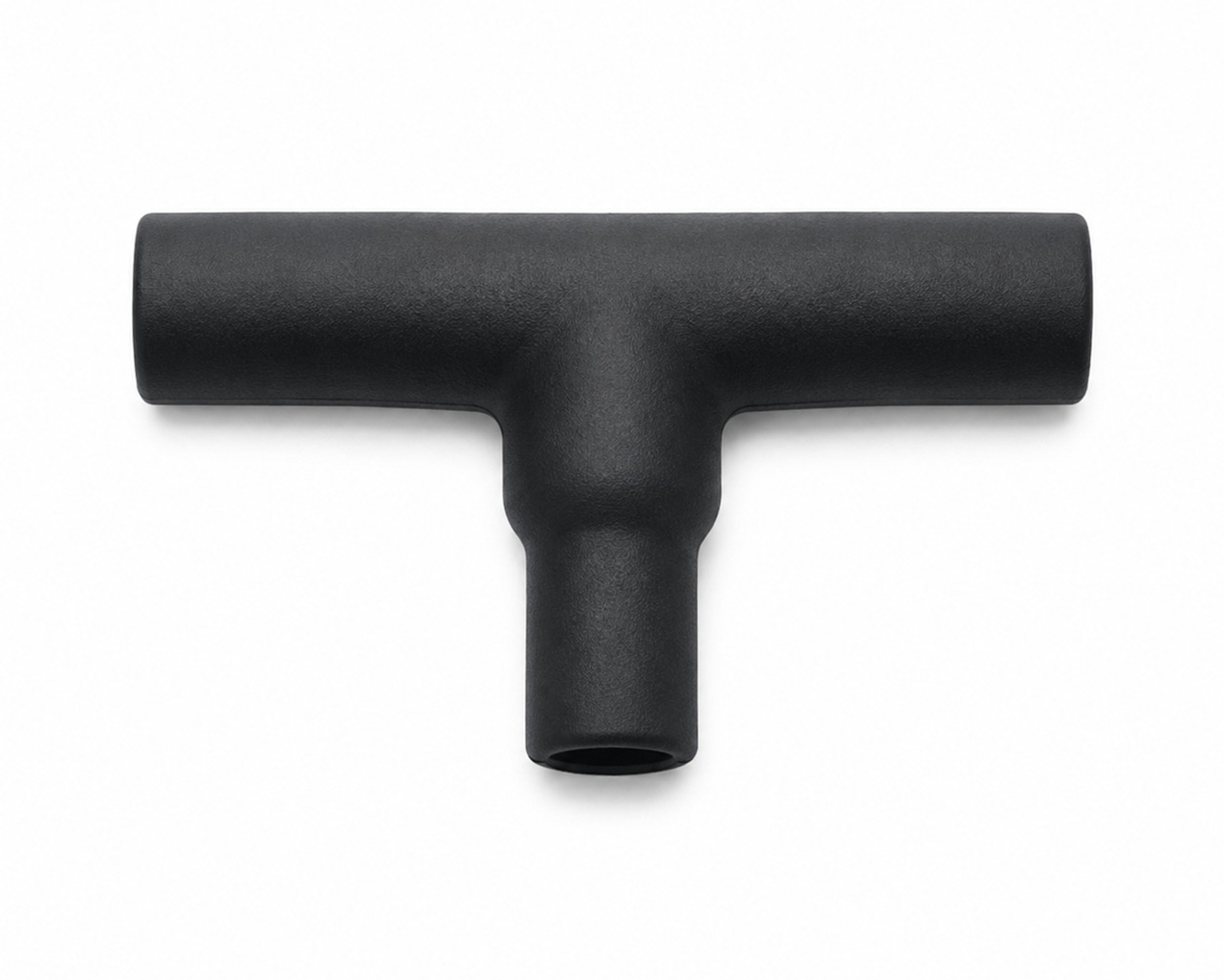

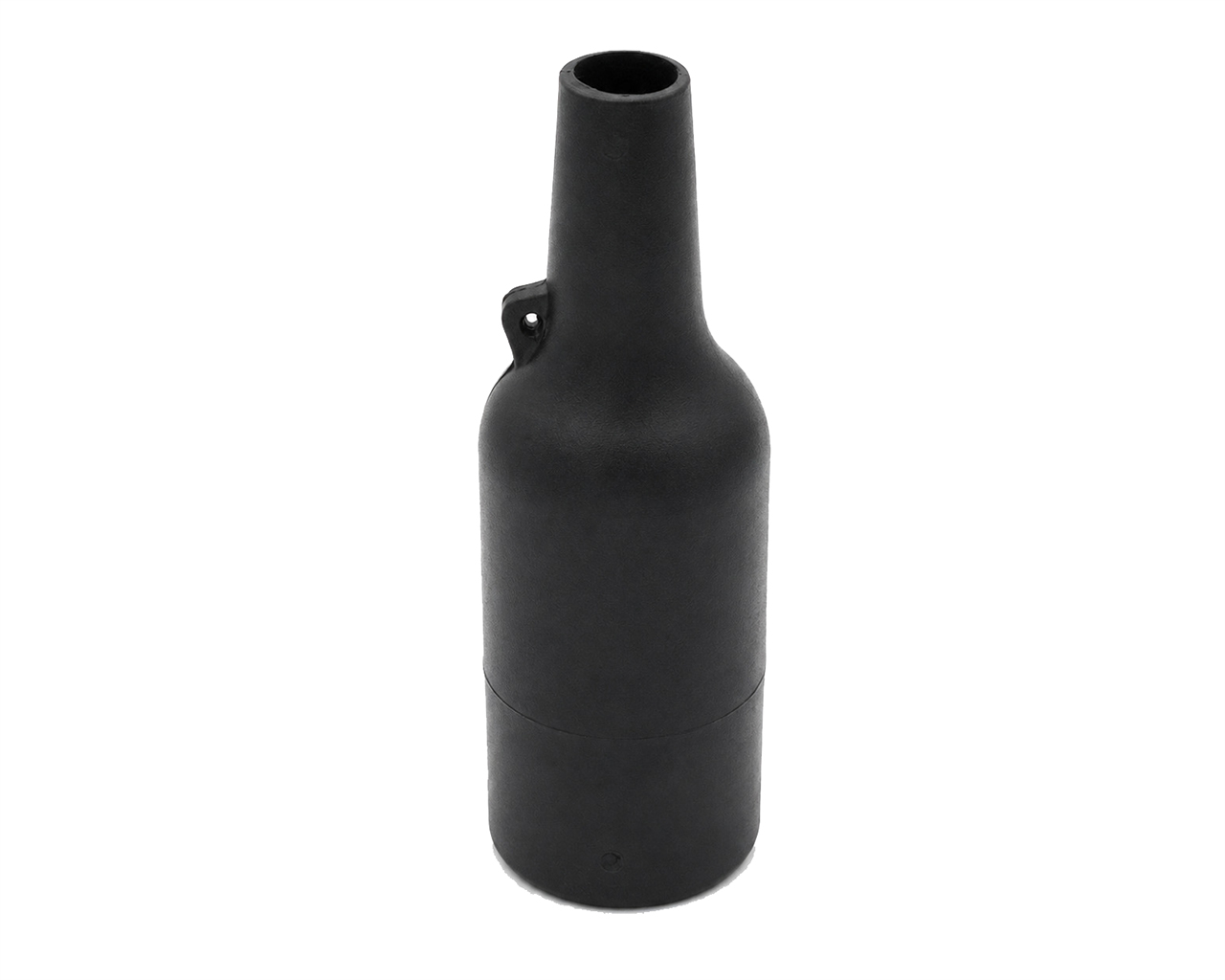

form 1 form 2 form 7 form 4

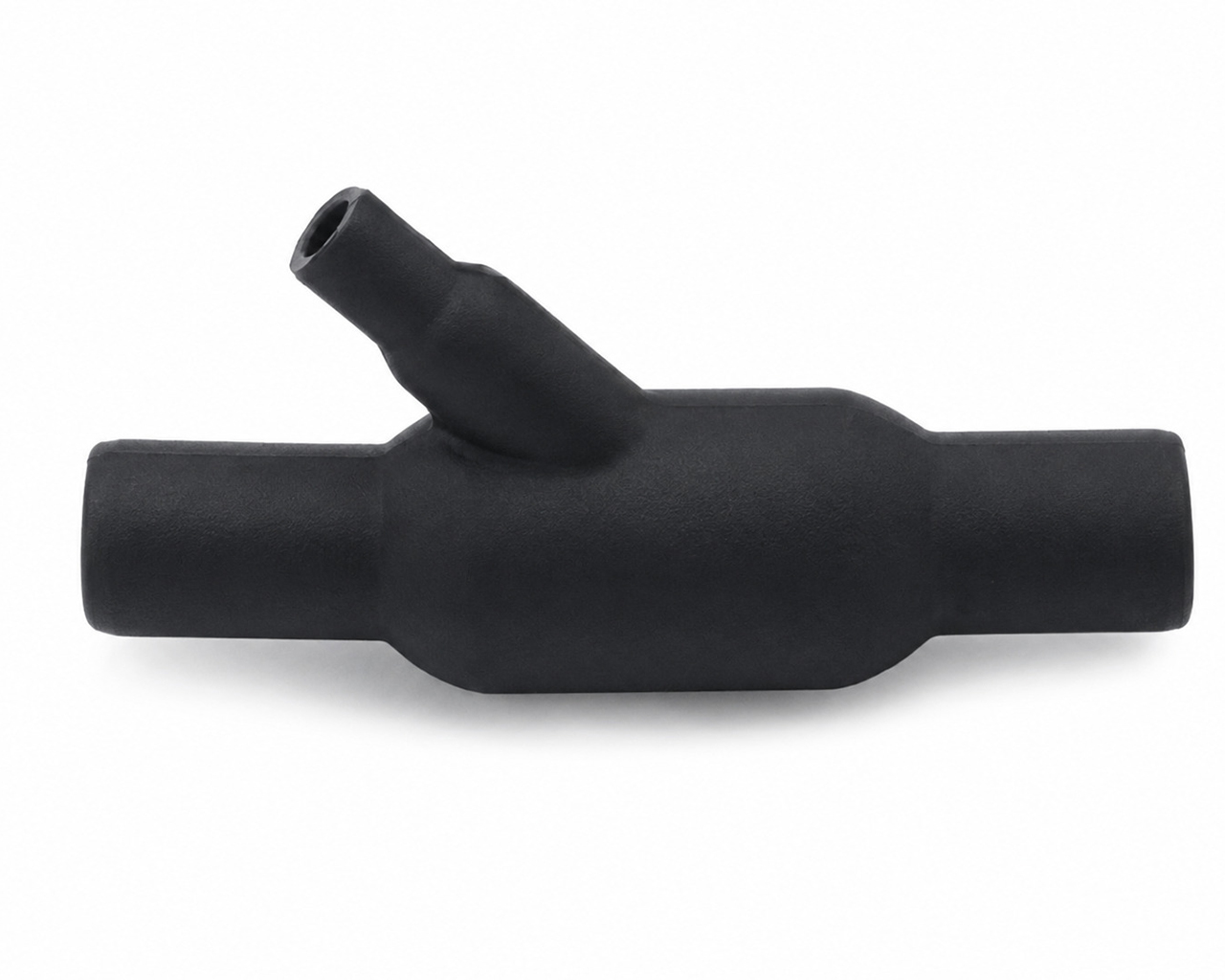

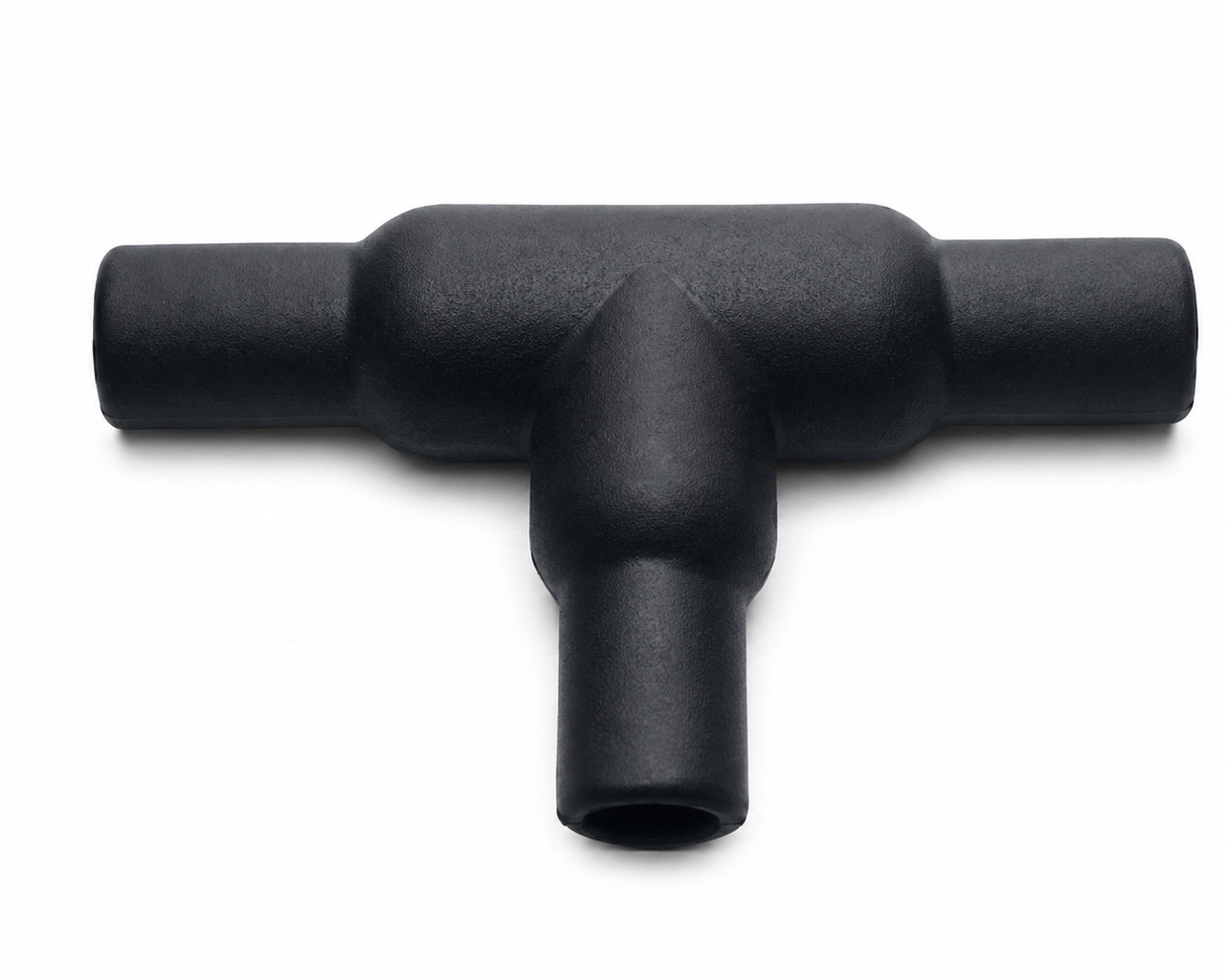

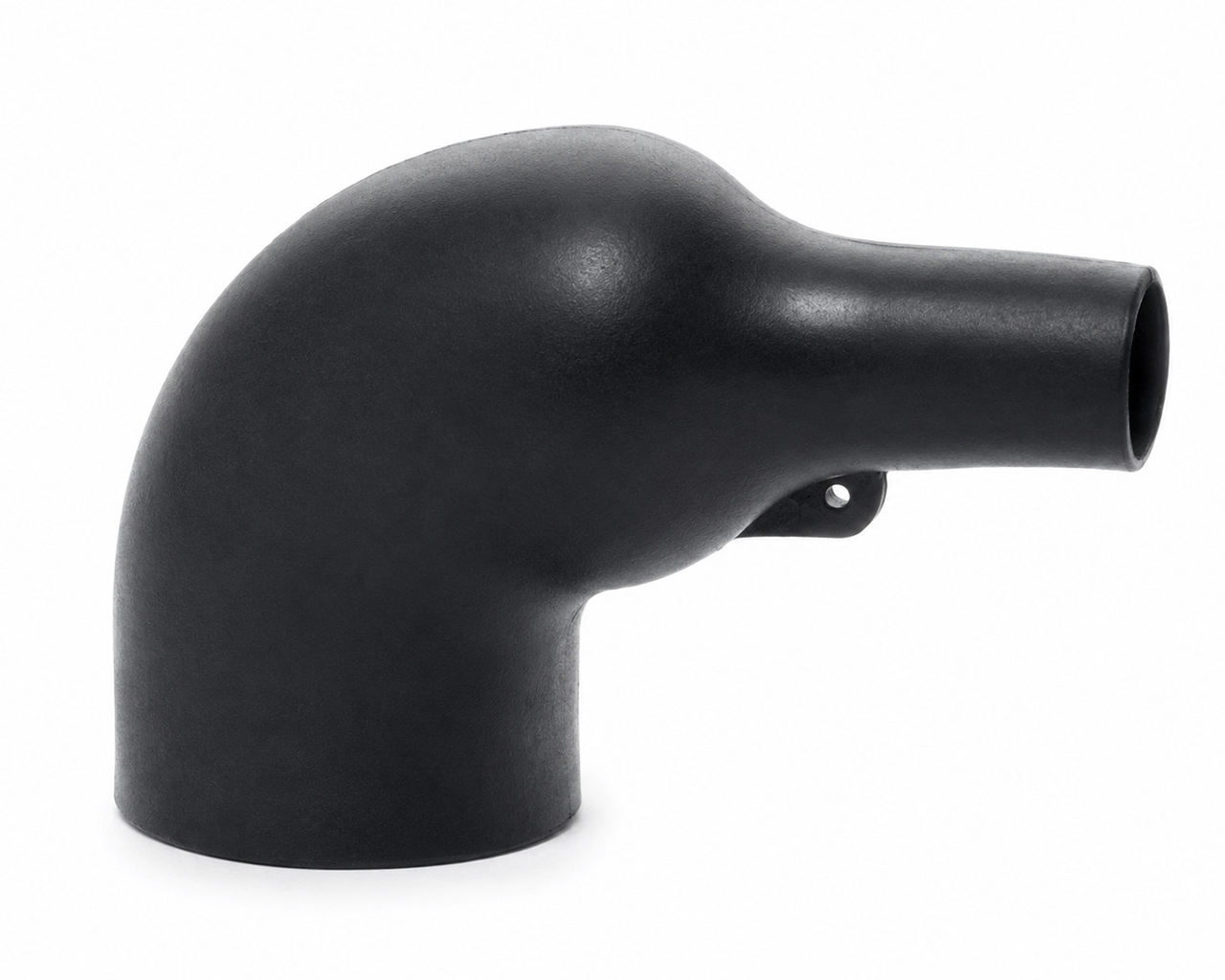

form 8 form 5 form 3 form 6

Термоусаживаемые формовые детали Raychman® — изделия специальной геометрической формы, изготовленные из радиационно-сшитых полимерных материалов и предназначенные для механической защиты, герметизации, фиксации и разгрузки от механических нагрузок кабелей, проводов, электрических разъёмов и кабельных жгутов в местах соединений, разветвлений и изменения направления прокладки.

Краткое описание продукции: Термоусаживаемые формовые детали Raychman® — изделия специальной геометрической формы, изготовленные из радиационно-сшитых полимерных материалов и предназначенные для механической защиты, герметизации, фиксации и разгрузки от механических нагрузок кабелей, проводов, электрических разъёмов и кабельных жгутов в местах соединений, разветвлений и изменения направления прокладки. Выпускаются в прямом, угловом, Т-образном, Y-образном и ответвительном исполнениях, из полиолефина,эластомера и фторэластомера, в том числе с внутренним клеевым слоем для дополнительной герметизации.

Назначение: Термоусаживаемые формовые детали Raychman® предназначены для механической защиты, герметизации, фиксации и разгрузкиот механических нагрузок кабелей, проводов, кабельных жгутов и электрических соединений в местах подключения к разъёмам, разветвлений и изменения направления прокладки. После термической усадки детали плотно охватывают защищаемые элементы, обеспечивая снижение изгибающих и растягивающих нагрузок, защиту от вибрации, истирания, перегибов, воздействия влаги, пыли и загрязнений. В зависимости от конструкции применяются для защиты прямых и угловых выходов кабелей из разъёмов, формирования Т-образных, Y-образных и других разветвлений кабельных жгутов. Изделия используются при производстве кабельных сборок и электрических систем авиационной, космической, военной, транспортной, радиоэлектронной и промышленной техники, в том числе в условиях повышенных температур, механических нагрузок и воздействия эксплуатационных жидкостей. Исполнения с внутренним клеевым слоем применяются при необходимости дополнительной герметизации защищаемых соединений.

Условия хранения: в чистых крытых, сухих помещениях в упаковке поставщика или в картонных коробках, при относительной влажность воздуха до 70%, при температуре от -10°С до +50°С, избегая резких перепадов температур и воздействия прямых солнечных лучей. Расстояние до любых источников нагрева не должно быть менее 1 метра (без превышения макс. температуры хранения). Условия хранения должны исключать воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т.д.

Сертификация: Не подлежит обязательной сертификации на территории Таможенного Союза.

Дополнительные технические характеристики:

ПараметрЗначение
Тип изделия Термоусаживаемая формовая деталь
Конструктивное исполнение Прямое, угловое, Т-образное, Y-образное, ответвительное
Цвет Чёрный
Клеевое покрытие Без клеевого слоя (стандартное исполнение); с внутренним клеевым слоем
Количество входов и выходов 2 или 3, в зависимости от конструкции
Угол расположения выходов 0°, 30°, 45°, 90°, в зависимости от конструкции

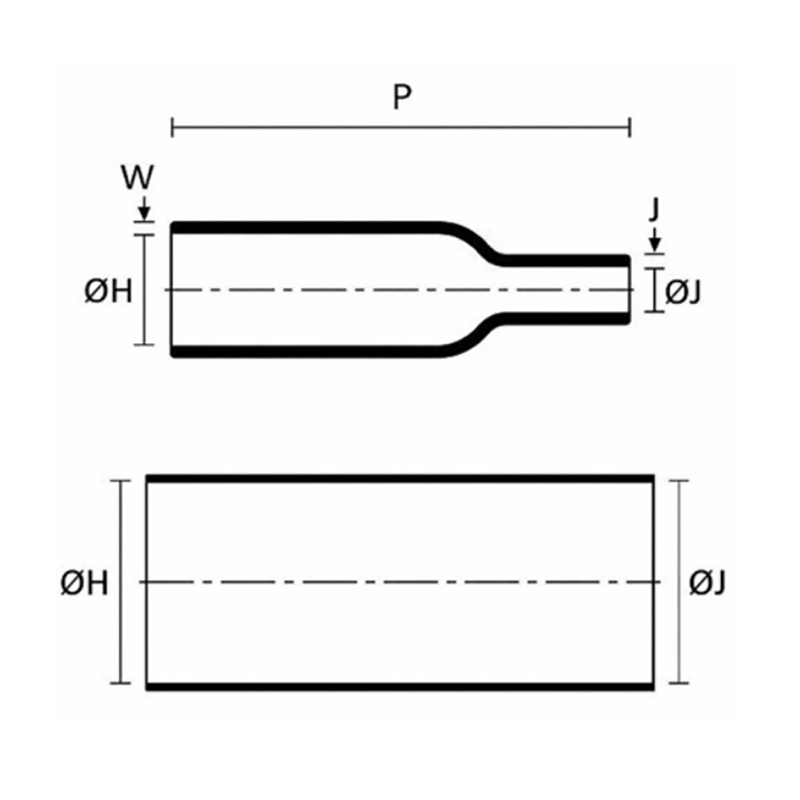

Таблица 1. Размерный ряд прямых термоусаживаемых формовых деталей Raychman® 202A

НаименованиеДиаметр до усадки H, ммДиаметр до усадки J, ммДиаметр после усадки Hmax, ммДиаметр после усадки Jmax, ммТолщина стенки W, ммДлина P, мм
Raychman® 202A001 16,5 11,9 7,9 3,8 1,27 25,4
Raychman® 202A002 24,6 17,8 9,9 5,3 1,52 42,3
Raychman® 202A003 28,4 20,3 14,2 6,6 1,78 53,3
Raychman® 202A004 31 25,4 17,8 7,4 1,78 66,8
Raychman® 202A005 36,1 26,2 21,9 8,6 1,78 73,7
Raychman® 202A006 42,7 27,2 27,4 9,4 2,03 99,1
Raychman® 202A007 51,8 48,3 35,3 16 3,3 130
Raychman® 202A008 66 54,1 43,7 19,6 3,81 161,3
Raychman® 202A009 86,4 71,4 57,2 26,9 4,06 212,6
Размерный ряд прямых термоусаживаемых формовых деталей Raychman® 202A

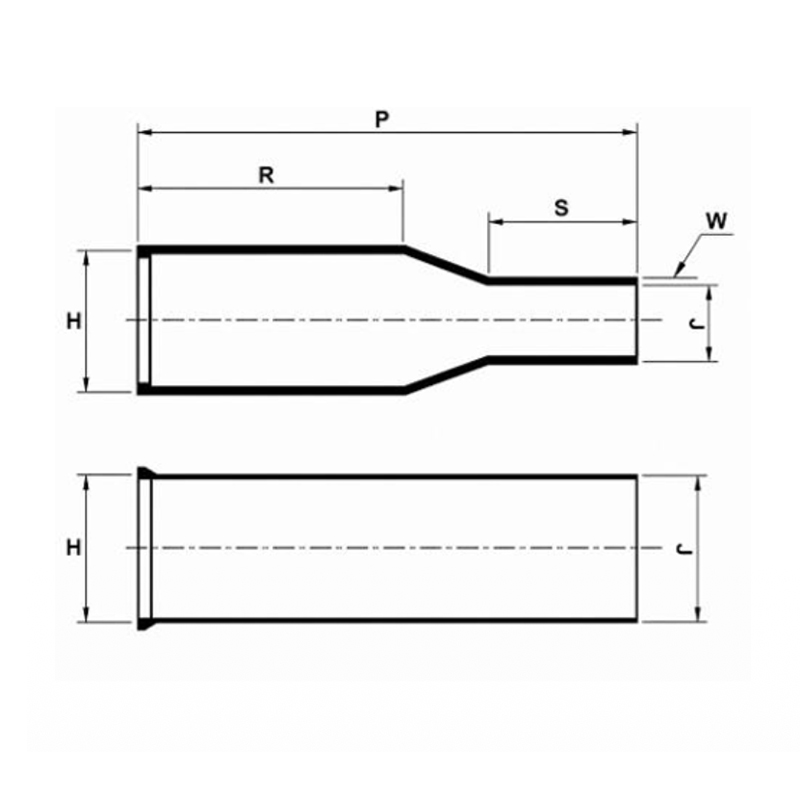

Таблица 2. Размерный ряд прямых термоусаживаемых формовых деталей Raychman® 202D0

НаименованиеH до усадки, ммJ до усадки (135, 150), ммJ до усадки (120, 200), ммH после усадки max, ммJ после усадки max, ммW ±20%, ммR ±10%, ммS ±10%, ммP ±10%, мм
Raychman® 202D000 11 19 5 2 1,5 2 1 12 40
Raychman® 202D001 18 18 9,5 7 3 1,5 2 15 43
Raychman® 202D002 18 18 9,5 7 4 1,5 18 28 52
Raychman® 202D003 24 24 12,4 9,5 4 1,6 22 15 45
Raychman® 202D004 24 24 12,4 11 7 1,6 25 56 86
Raychman® 202D005 30 30 14,7 13 6 1,7 8 30 1855
Raychman® 202D006 30 30 14,7 13,1 6 1,7 8 38 2166
Raychman® 202D007 34 34 16 17 7 1,8 35 22 67
Raychman® 202D008 34 34 16 17 7 1,8 39 22 70
Raychman® 202D009 40 40 18,5 20,2 8,4 1,8 40 23 75
Raychman® 202D010 40 40 18,5 20,2 8,4 1,8 56 26 95
Raychman® 202D011 45 45 22 26 9 2 40 25 80
Raychman® 202D012 45 45 22 26 9 2 62 24 100
Raychman® 202D013 60 60 35,3 30 14 2,6 32 25 85
Raychman® 202D014 60 60 35,3 30 14 2,6 75 35 130
Raychman® 202D015 66 66 45,7 42,2 18 2,6 100 40 165
Raychman® 202D016 80 80 57,1 57,5 25 2,6 100 50 170
Размерный ряд прямых термоусаживаемых формовых деталей Raychman® 202D0

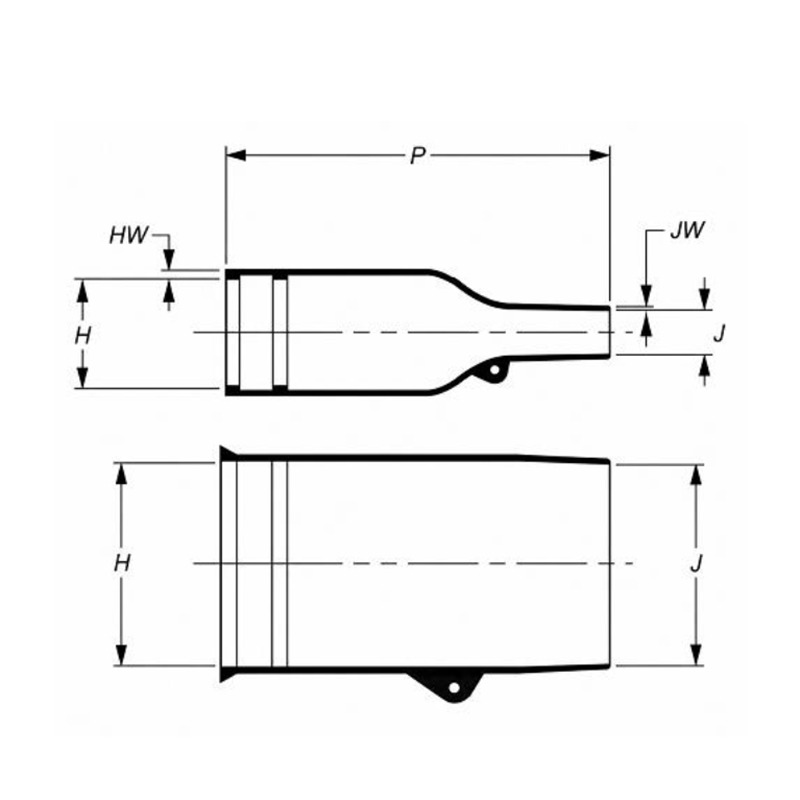

Таблица 3. Raychman® 202K Прямая термоусаживаемая формовая деталь с двумя внутренними фиксирующими буртиками и монтажным лепестком

МодельH до усадки, ммJ до усадки (135, 150, 200), ммJ до усадки (120), ммH после усадки max, ммJ после усадки max, ммHW ±20%, ммJW ±20%, ммP ±10%, мм
Raychman® 202K001 24 24 13 10,4 5,6 1,6 1,6 40
Raychman® 202K002 30 30 14 14,2 5,9 1,8 1,8 55
Raychman® 202K003 31 31 16 18 7,1 1,8 1,8 67
Raychman® 202K004 36 36 19 22,4 8,4 2 2 77
Raychman® 202K005 43 43 22 28,2 9,9 2,2 2,2 99
Raychman® 202K006 60 60 35 35,1 15,7 3,3 3,3 130
Raychman® 202K007 66 66 38 44,5 16,8 3,8 3,8 170
Таблица 3. Raychman® 202K

Таблица 4. Raychman® 222A Угловая термоусаживаемая формовая деталь

МодельH до усадки, ммJ до усадки (135, 150), ммJ до усадки (120), ммJ до усадки (200), ммH после усадки max, ммJ после усадки max, ммW ±20%, ммP ±10%, мм
Raychman® 222A001 17,8 17,8 10,9 9,9 7,9 3,8 1,02 17,3
Raychman® 222A002 24,9 24,9 16 18 10,2 5,3 1,27 21,3
Raychman® 222A003 30 30 21,1 20,6 14,2 6,4 1,52 26,9
Raychman® 222A004 32,5 32,5 22,9 22,9 17,3 6,9 1,78 36,6
Raychman® 222A005 36,1 36,1 27,4 26,4 21,8 8,4 1,78 43,7
Raychman® 222A006 43,9 43,9 28,4 27,4 27,4 9,4 2,03 53,6
Raychman® 222A007 53,1 53,1 48,3 46,7 33,8 15 3,3 75,7
Raychman® 222A008 67,6 67,6 58,4 54,4 44,2 20,3 3,81 97,5
Raychman® 222A009 87,6 87,6 68,8 63 55,4 23,4 4,57 128

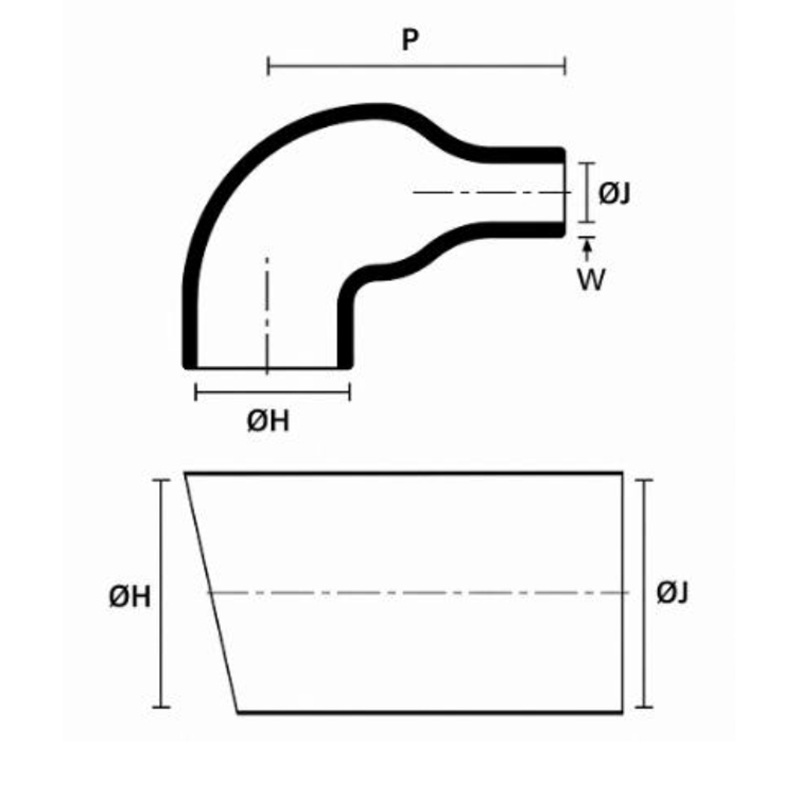

Raychman® 222A Угловая термоусаживаемая формовая деталь

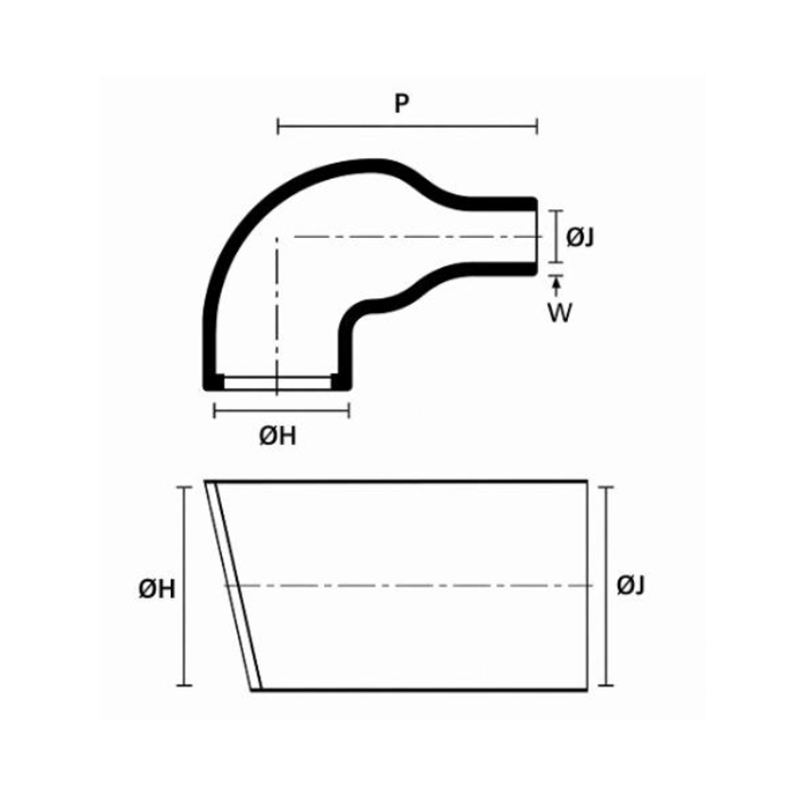

Таблица 5. Raychman® 222D Угловая термоусаживаемая формовая деталь

МодельH до усадки, ммJ до усадки (135, 150), ммJ до усадки (120), ммJ до усадки (200), ммH после усадки max, ммJ после усадки max, ммW ±20%, ммP ±10%, мм
Raychman® 222D001 23,4 23,4 14 12,4 10,4 5,6 1,27 21,3
Raychman® 222D002 28,4 28,4 15 14,7 14,2 6,6 1,52 33,8
Raychman® 222D003 31 31 18 16 17,8 7,1 1,78 36,6
Raychman® 222D004 36 36 21 18,5 22,4 8,4 1,78 43,7
Raychman® 222D005 42,7 42,7 25 22,1 28,2 9,9 2,03 53,6
Raychman® 222D006 51,8 51,8 39 35,3 35,1 15,7 3,3 78
Raychman® 222D007 66 66 42 45,7 44,5 20,3 3,81 97,5
Raychman® 222D008 81,8 81,8 57,2 57,2 60,5 25,4 4,06 117,9
Raychman® 222D Угловая термоусаживаемая формовая деталь

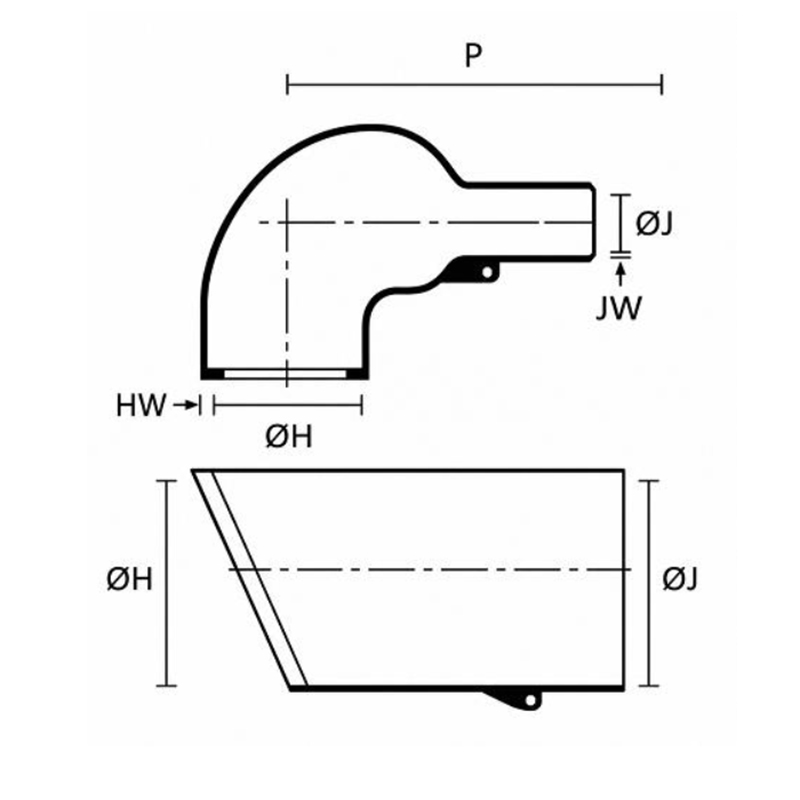

Таблица 6. Raychman® 222K Угловая термоусаживаемая формовая деталь с внутренним фиксирующим буртиком и монтажным лепестком

МодельH до усадки (135, 150), ммH до усадки (120), ммJ до усадки (135, 150), ммJ до усадки (120), ммH после усадки max, ммJ после усадки max, ммHW ±20%, ммJW ±20%, ммP ±10%, мм
Raychman® 222K001 24 24 24 14 10,4 5,6 1,3 1,3 25
Raychman® 222K002 30 30 30 15 14,2 5,9 1,5 1,5 32
Raychman® 222K003 31 31 31 18 18 7,1 1,8 1,8 39
Raychman® 222K004 36 36 36 21 22,4 8,4 1,8 1,8 46
Raychman® 222K005 43 43 43 25 28,2 9,9 2 2 55
Raychman® 222K006 60 52 52 39 35,1 15,7 3,3 3,3 80
Raychman® 222K007 60 52 52 39 35,1 15,7 3,8 3,8 108
Raychman® 222K Угловая термоусаживаемая формовая деталь с внутренним фиксирующим буртиком и монтажным лепестком

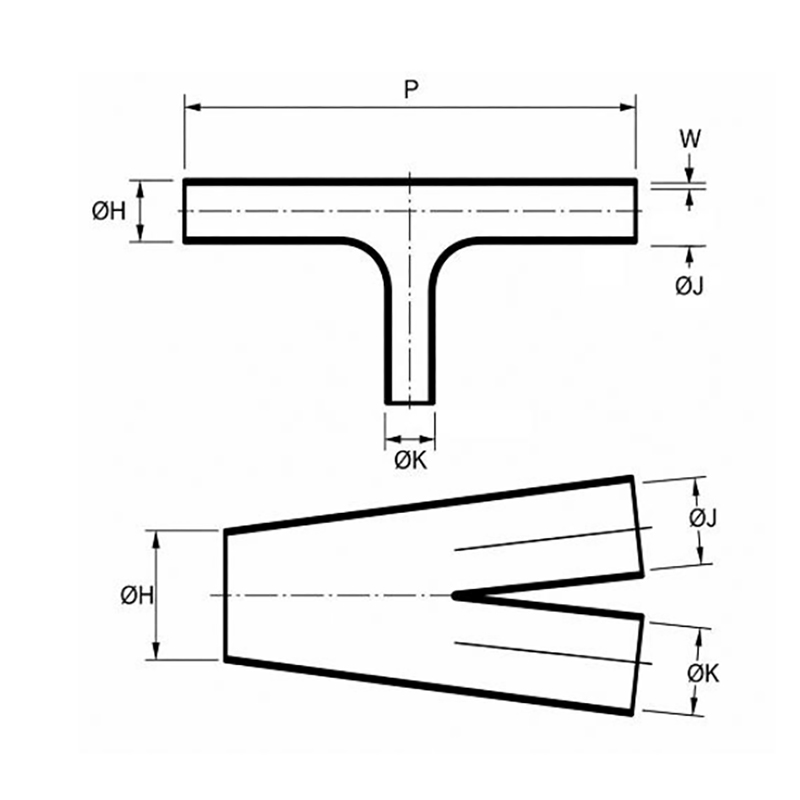

Таблица 7. Raychman® 321A Т-образная термоусаживаемая формовая деталь

МодельДо усадки, minПосле усадки, maxW, ±20%P, ±10%
HJKHJK
Raychman® 321A501 19,8 13,2 13,2 6,6 6,6 6,6 1,02 80,8
Raychman® 321A Т-образная термоусаживаемая формовая деталь

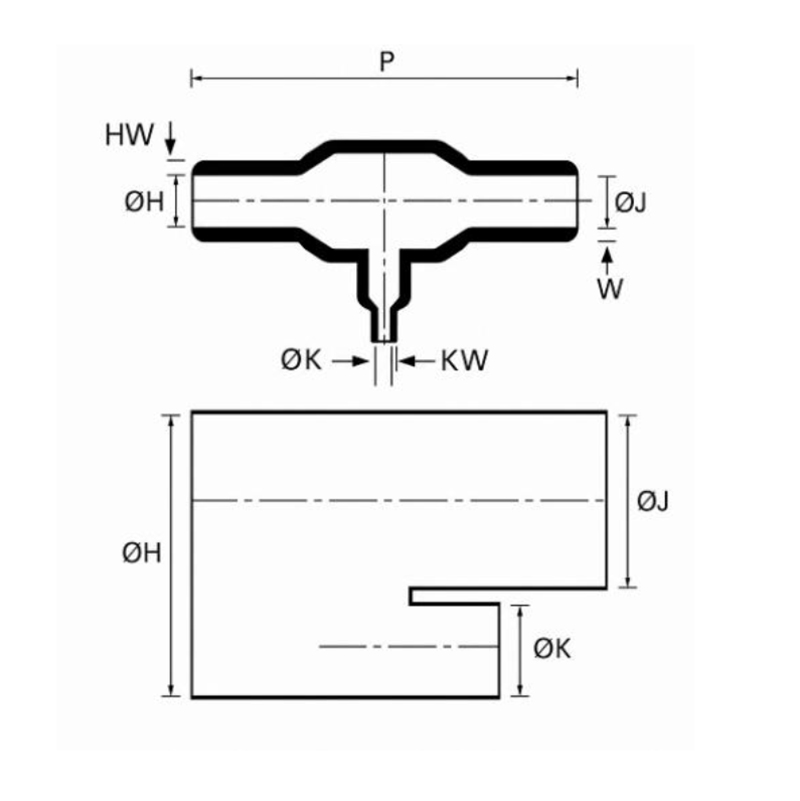

Таблица 8. Raychman® 322A Т-образная термоусаживаемая формовая деталь

МодельДо усадки, ммПосле усадки, max, ммHW+W, ±20%, ммKW, ±20%, ммP, ±10%, мм
HJKHJK
Raychman® 322A001 13,2 13,2 6,6 5,8 5,8 3 1,52 1,02 52,3
Raychman® 322A002 26,9 26,9 6,6 12,4 12,4 3 2,54 1,02 83,3
Raychman® 322A003 26,9 26,9 13,2 12,7 12,7 5,8 2,54 1,52 107,7
Raychman® 322A004 55,6 55,6 13,2 25,4 25,4 5,8 4,57 1,52 180,6
Raychman® 322A005 55,6 55,6 26,9 25,4 25,4 12,4 4,57 2,54 222,3
Raychman® 322A Т-образная термоусаживаемая формовая деталь

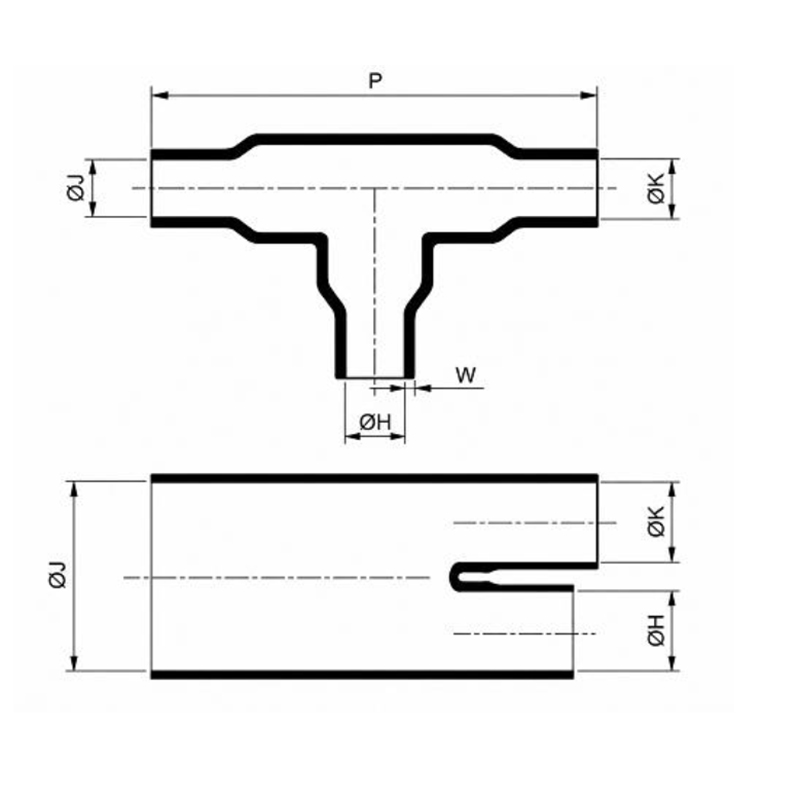

Таблица 9. Raychman® 323A Т-образная термоусаживаемая формовая деталь

МодельДо усадки, ммПосле усадки, max, ммW, ±20%, ммP, ±10%, мм
HJKHJK
Raychman® 323A001 6,6 13,2 6,6 3,6 3,6 3,6 1,02 29,7
Raychman® 323A002 13,2 26,4 13,2 6,9 6,9 6,9 1,52 58,7
Raychman® 323A003 20 40 20 10,2 10,2 10,2 2 90
Raychman® 323A004 26,9 53,8 26,9 13,5 13,5 13,5 2,29 120,1
Raychman® 323A005 55,6 111,2 55,6 30,2 30,2 30,2 3,05 246,4
Raychman® 323A Т-образная термоусаживаемая формовая деталь

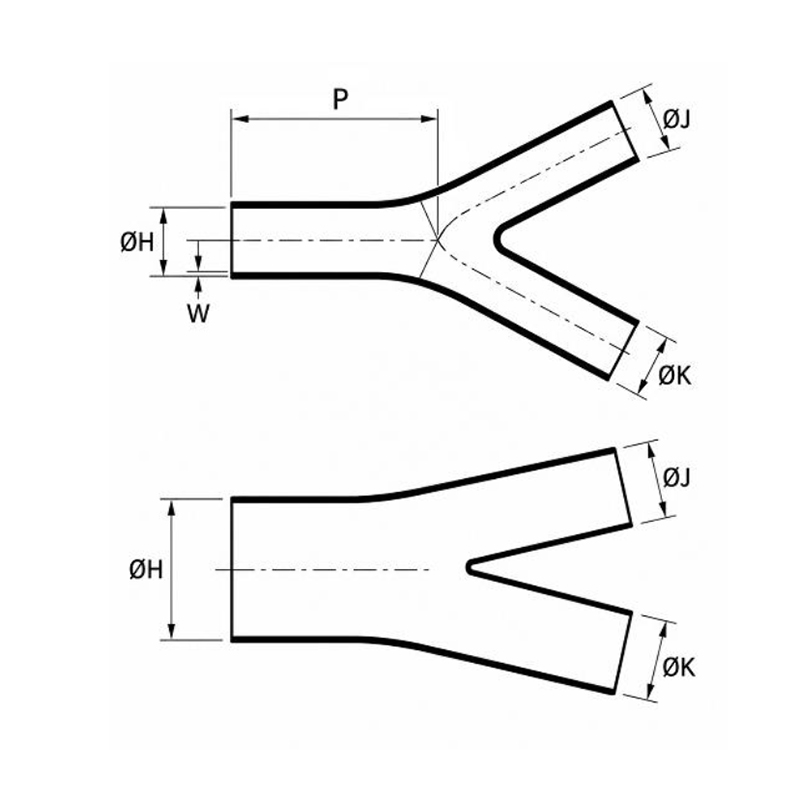

Таблица 10. Raychman® 341A Y-образная термоусаживаемая формовая деталь

МодельДо усадки, minПосле усадки, maxW, ±20%P, ±10%
HJKHJK
Raychman® 341A001 19,8 13,2 13,2 6,6 6,6 6,6 1 40,6
Raychman® 341A002 34,3 22,9 22,9 11,4 11,4 11,4 1,3 63
Raychman® 341A003 60,2 40,1 40,1 20,1 20,1 20,1 1,5 94,7
Raychman® 341A004 83,3 54,9 54,9 33,3 33,3 33,3 1,8 133,9
Raychman® 341A Y-образная термоусаживаемая формовая деталь

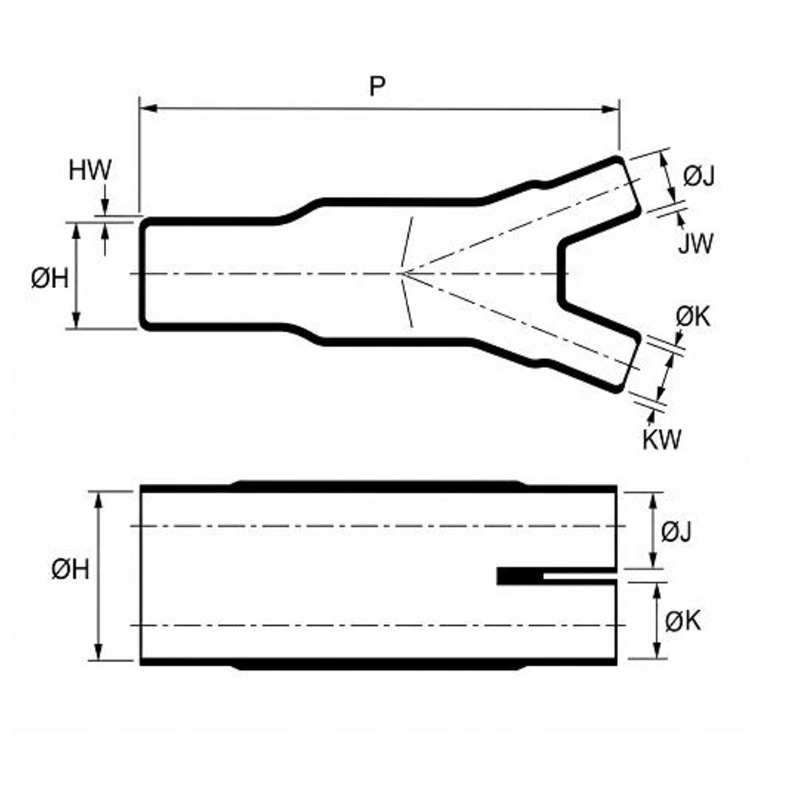

Таблица 11. Raychman® 342A Y-образная термоусаживаемая формовая деталь

МодельДо усадки, minПосле усадки, maxHW, ±20%JW/KW, ±20%P, ±10%
HJKHJK
Raychman® 342A001 13,2 6,6 6,6 6,1 3,3 3,3 1,52 1,02 45,2
Raychman® 342A002 26,9 13,2 13,2 12,4 6,1 6,1 2,54 1,52 85,1
Raychman® 342A003 38,6 26,9 26,9 18 12,4 12,4 3,05 2,54 135,2
Raychman® 342A004 55,6 31,2 31,2 25,9 12,7 12,7 4,57 2,54 158,3
Raychman® 342A Y-образная термоусаживаемая формовая деталь

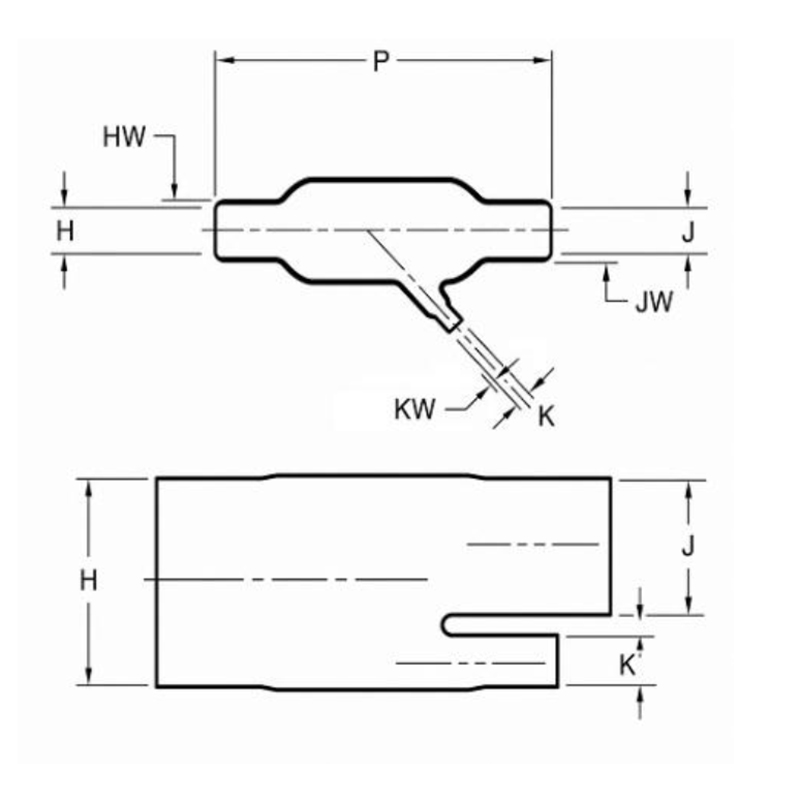

Таблица 12. Raychman® 361A Ответвительная термоусаживаемая формовая деталь

МодельДо усадки, minПосле усадки, maxHW/JW, ±20%KW, ±20%P, ±10%
HJKHJK
Raychman® 361A001 13,2 6,6 6,6 6,9 3,6 1,52 1,02 49,3
Raychman® 361A002 26,9 26,9 6,6 12,7 13,7 3,6 2,54 1,02 92,5
Raychman® 361A003 26,9 26,9 13,2 13,7 13,7 6,1 2,54 1,52 144,8
Raychman® 361A004 55,6 55,6 13,2 26,9 26,9 6,9 4,57 1,52 184,9
Raychman® 361A005 55,6 55,6 26,9 26,9 26,9 13,7 4,57 2,54 203,5
Raychman® 361A Ответвительная термоусаживаемая формовая деталь

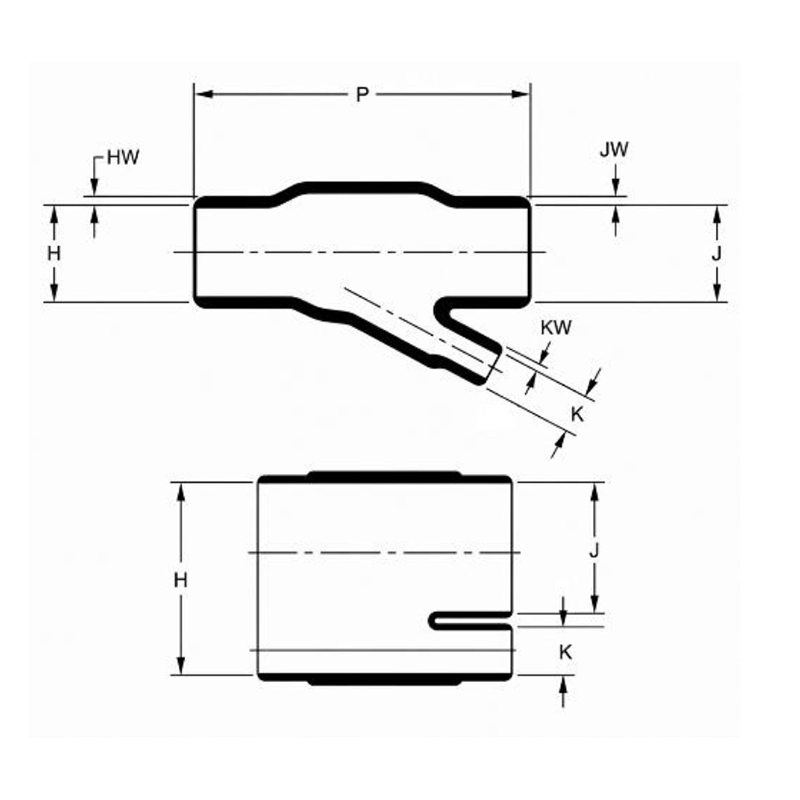

Таблица 13. Raychman® 362A Ответвительная термоусаживаемая формовая деталь

МодельДо усадки, minПосле усадки, maxHW/JW, ±20%KW, ±20%P, ±10%
HJKHJK
Raychman® 362A001 30,5 30,5 20,3 15,7 15,7 10,7 2,54 1,78 82,6
Raychman® 362A002 35,6 35,6 15,2 18,3 18,3 8,6 2,54 1,52 63,5
Raychman® 362A003 35,6 35,6 10,2 18,8 18,3 5,3 2,79 1,52 61
Raychman® 362A Ответвительная термоусаживаемая формовая деталь
