Комплекты заземления для термоусаживаемых муфт

Основные характеристики

Комплект паяного и непаяного заземления для термоусаживаемых муфт предназначен для монтажа узлов заземления на кабеля 1 и 10 кВ с изоляцией из маслопропитанной бумаги, пластика, сшитого полиэтилена и резины.

Используется для расширения функционала муфт, монтируемых на кабель без брони и ленточного экрана для монтажа на кабель с броней. Совместим с муфтами производства ООО "Группа МЕТТАТРОН", а также с аналогичными.

Спецификация
кВ Тип монтажа Тип муфты Тип изоляции Тип экрана
КНЗк-1(16/50)
КНЗк-1(70/240)
1 непаяный концевые маслопропитанная бумага / пластмасса / резина универсальный
КНЗс-1(16/50)
КНЗс-1(70/240)
соединительные
КПЗк-1(16/50)
КПЗк-1(70/240)
паяный концевые
КПЗс-1(16/50)
КПЗс-1(70/240)
соединительные
КУЗк-10(35/50)
КУЗк-10(70/120)
КУЗк-10(150/240)
10 универсальный концевые маслопропитанная бумага экран из свинца или аллюмия
КУЗс-10(35/50)
КУЗс-10(70/120)
КУЗс-10(150/240)
соединительные
КНЗк-10(35/50)
КНЗк-10(70/120)
КНЗк-10(150/240)
10 непаяный концев сшитый полиэтилен проволочный экран
КНЗс-10(35/50)
КНЗс-10(70/120)
КНЗс-10(150/240)
соединительные
КНЗЛЭк-10(35/50)
КНЗЛЭк-10(70/120)
КНЗЛЭк-10(150/240)
10 непаяный концевые сшитый полиэтилен ленточный экран
КНЗЛЭс-10(35/50)
КНЗЛЭс-10(70/120)
КНЗЛЭс-10(150/240)
соединительные
Комплектация:
КНЗк-1(16/50)
НРППД №2 16-25 мм² 2 шт
Провод заземления ПМЛ 16 мм² 0,5 м
Наконечник под обжим 25 мм² 1 шт
Проволока стальная оцинкованная Ø1,0 мм 1 м
КНЗк-1(70/240)
НРППД №4 70-120 мм² 2 шт
Провод заземления ПМЛ 25 мм² 0,5 м
Наконечник под обжим 35 мм² 1 шт
Проволока стальная оцинкованная Ø1,0 мм 1 м
КНЗс-1(16/50)
НРППД №2 16-25 мм² 4 шт
Провод заземления ПМЛ 16 мм² 0,7 м
Проволока стальная оцинкованная Ø1,0 мм 2 м
КНЗс-1(70/240)
НРППД №4 70-120 мм² 4 шт
Провод заземления ПМЛ 25 мм² 0,7 м
Проволока стальная оцинкованная Ø1,0 мм 2 м
КПЗк-1(16/50)
Припой А 30 гр 1 шт
Припой ПОС-30 25 гр 1 шт
Жир паяльный 10 гр 1 шт
Провод заземления ПМЛ 16 мм² 0,5 м
Наконечник под обжим 25 мм² 1 шт
Проволока стальная оцинкованная Ø1,0 мм 1 м
КПЗк-1(70/240)
Припой А 30 гр 1 шт
Припой ПОС-30 25 гр 1 шт
Жир паяльный 10 гр 1 шт
Провод заземления ПМЛ 25 мм² 0,5 м
Наконечник под обжим 35 мм² 1 шт
Проволока стальная оцинкованная Ø1,0 мм 1 м
КПЗс-1(16/50)
Припой А 30 гр 1 шт
Припой ПОС-30 25 гр 2 шт
Жир паяльный 10 гр 2 шт
Провод заземления ПМЛ 16 мм² 0,7 м
Проволока стальная оцинкованная Ø1,0 мм 2 м
КПЗс-1(70/240)
Припой А 30 гр 1 шт
Припой ПОС-30 25 гр 2 шт
Жир паяльный 10 гр 2 шт
Провод заземления ПМЛ 25 мм² 0,7 м
Проволока стальная оцинкованная Ø1,0 мм 2 м
КУЗк-10(35/50)
НРППД №3 35-50 мм² 2 шт
Припой А 30 гр 1 шт
Припой ПОС-30 50 гр 1 шт
Жир паяльный 10 гр 1 шт
Провод заземления ПМЛ 16 мм² 0,8 м
Наконечник под обжим 25 мм² 1 шт
Проволока стальная оцинкованная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КУЗк-10(70/120)
НРППД №4 70-120 мм² 2 шт
Припой А 30 гр 1 шт
Припой ПОС-30 50 гр 1 шт
Жир паяльный 10 гр 1 шт
Провод заземления ПМЛ 25 мм² 0,8 м
Наконечник под обжим 35 мм² 1 шт
Проволока стальная оцинкованная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КУЗк-10(150/240)
НРППД №5 150-240 мм² 2 шт
Припой А 30 гр 1 шт
Припой ПОС-30 50 гр 1 шт
Жир паяльный 10 гр 1 шт
Провод заземления ПМЛ 25 мм² 0,8 м
Наконечник под обжим 35 мм² 1 шт
Проволока стальная оцинкованная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КУЗс-10(35/50)
НРППД №3 35-50 мм² 4 шт
Припой А 30 гр 1 шт
Припой ПОС-30 50 гр 2 шт
Жир паяльный 10 гр 2 шт
Провод заземления ПМЛ 16 мм² 1,2 м
Проволока стальная оцинкованная Ø1,0 мм 4 м
Салфетка техническая 400 мм х 400 мм 1 шт
КУЗс-10(70/120)
НРППД №4 70-120 мм² 2 шт
Припой А 30 гр 1 шт
Припой ПОС-30 50 гр 2 шт
Жир паяльный 10 гр 2 шт
Провод заземления ПМЛ 25 мм² 1,2 м
Проволока стальная оцинкованная Ø1,0 мм 4 м
Салфетка техническая 400 мм х 400 мм 1 шт
КУЗс-10(150/240)
НРППД №5 150-240 мм² 2 шт
Припой А 30 гр 1 шт
Припой ПОС-30 50 гр 2 шт
Жир паяльный 10 гр 2 шт
Провод заземления ПМЛ 25 мм² 1,2 м
Проволока стальная оцинкованная Ø1,0 мм 4 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗк-10(35/50)
НРППД №3 35-50 мм² 1 шт
Наконечник под обжим 25 мм² 1 шт
Провод заземления ПМЛ 16 мм² 0,8 м
Проволока медная Ø1,0 мм 1 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗк-10(70/120)
НРППД №4 70-120 мм² 1 шт
Наконечник под обжим 35 мм² 1 шт
Провод заземления ПМЛ 25 мм² 0,8 м
Проволока медная Ø1,0 мм 1 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗк-10(150/240)
НРППД №5 150-240 мм² 1 шт
Наконечник под обжим 35 мм² 1 шт
Провод заземления ПМЛ 25 мм² 0,8 м
Проволока медная Ø1,0 мм 1 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗс-10(35/50)
НРППД №3 35-50 мм² 2 шт
Провод заземления ПМЛ 16 мм² 1,2 м
Проволока медная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗс-10(70/120)
НРППД №4 70-120 мм² 2 шт
Провод заземления ПМЛ 25 мм² 1,2 м
Проволока медная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗс-10(150/240)
НРППД №5 150-240 мм² 2 шт
Провод заземления ПМЛ 25 мм² 1,2 м
Проволока медная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗЛЭк-10(35/50)
НРППД №3 35-50 мм² 1 шт
НРППД №2 16-25 мм² 3 шт
Наконечник под обжим 25 мм² 1 шт
Провод заземления ПМЛ (0.8 м) 16 мм² 1 шт
Провод заземления ПМЛ (0.14 м) 6 мм² 3 шт
Проволока медная Ø1,0 мм 1 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗЛЭк-10(70/120)
НРППД №4 70-120 мм² 1 шт
НРППД №3 35-50 мм² 3 шт
Наконечник под обжим 35 мм² 1 шт
Провод заземления ПМЛ (0.8 м) 25 мм² 1 шт
Провод заземления ПМЛ (0.14 м) 16 мм² 3 шт
Проволока медная Ø1,0 мм 1 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗЛЭк-10(150/240)
НРППД №5 150-240 мм² 1 шт
НРППД №3 35-50 мм² 3 шт
Наконечник под обжим 35 мм² 1 шт
Провод заземления ПМЛ (0.8 м) 25 мм² 1 шт
Провод заземления ПМЛ (0.14 м) 16 мм² 3 шт
Проволока медная Ø1,0 мм 1 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗЛЭс-10(35/50)
НРППД №3 35-50 мм² 2 шт
НРППД №2 16-25 мм² 6 шт
Провод заземления ПМЛ (1.2 м) 16 мм² 1 шт
Провод заземления ПМЛ (0.14 м) 6 мм² 6 шт
Проволока медная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗЛЭс-10(70/120)
НРППД №4 70-120 мм² 2 шт
НРППД №3 35-50 мм² 6 шт
Провод заземления ПМЛ (1.2 м) 25 мм² 1 шт
Провод заземления ПМЛ (0.14 м) 16 мм² 6 шт
Проволока медная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗЛЭс-10(150/240)
НРППД №5 150-240 мм² 2 шт
НРППД №3 35-50 мм² 6 шт
Провод заземления ПМЛ (1.2 м) 25 мм² 1 шт
Провод заземления ПМЛ (0.14 м) 16 мм² 6 шт
Проволока медная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт

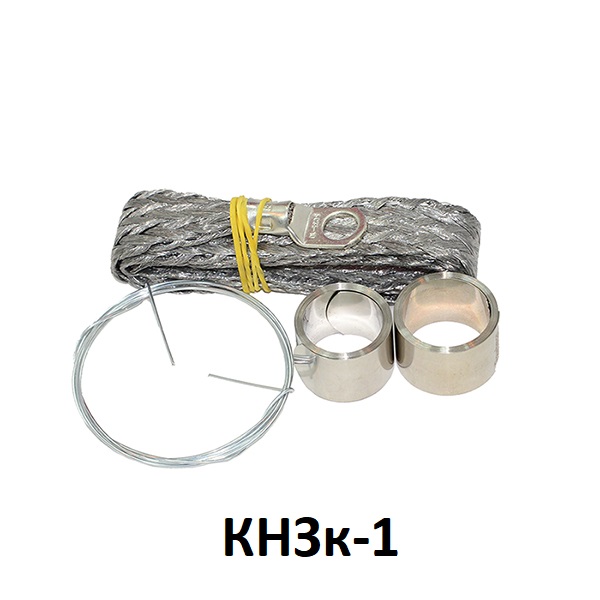

КНЗк-1 Комплект непаяного заземления концевой 1 кВ Непаяный комплект заземления на концевую муфту для кабеля до 1 кВ с изоляцией из маслопропитанной бумаги, пластмассы, ПВХ или резины.

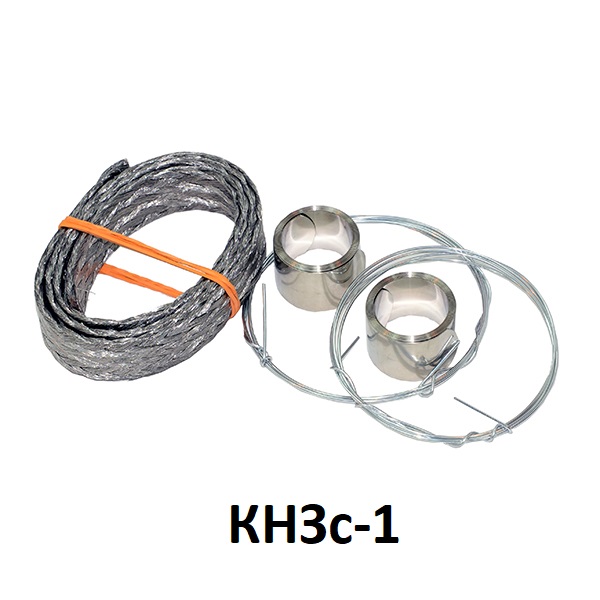

КНЗс-1 knzs 1 Непаяный комплект заземления на соединительную муфту для кабеля до 1 кВ с изоляцией из маслопропитанной бумаги, пластмассы, ПВХ или резины.

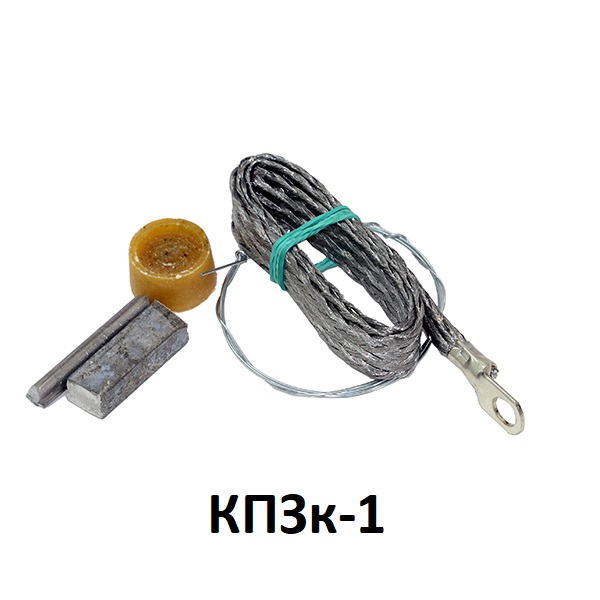

КПЗк-1 kpzk 1 Паяный комплект заземления на концевую муфту для кабеля до 1 кВ с изоляцией из маслопропитанной бумаги, пластмассы, ПВХ или резины.

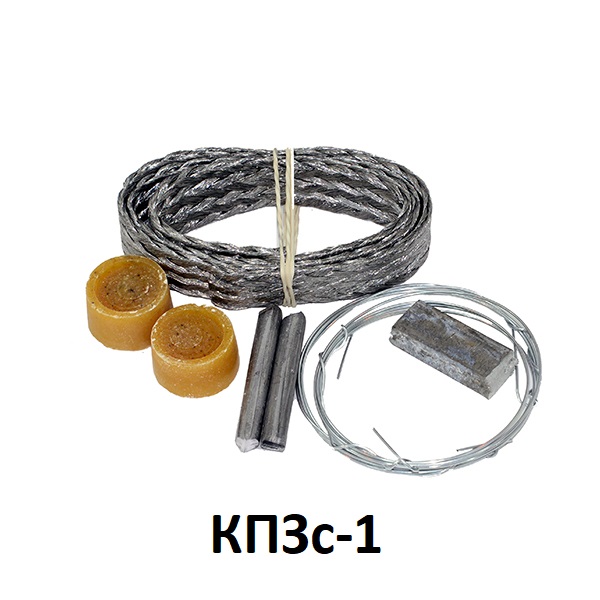

КПЗс-1 kpzs 1 Паяный комплект заземления на соединительную муфту для кабеля до 1 кВ с изоляцией из маслопропитанной бумаги, пластмассы, ПВХ или резины.

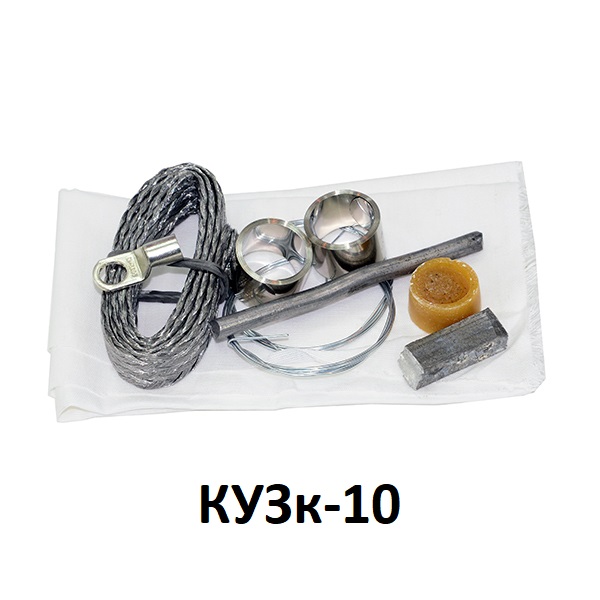

КУЗк-10 kuzk 10 Универсальный (паяный и непаяный) комплект заземления на концевую муфту для кабеля до 10 кВ с изоляцией из маслопропитанной бумаги с экраном из свинца или аллюминия.

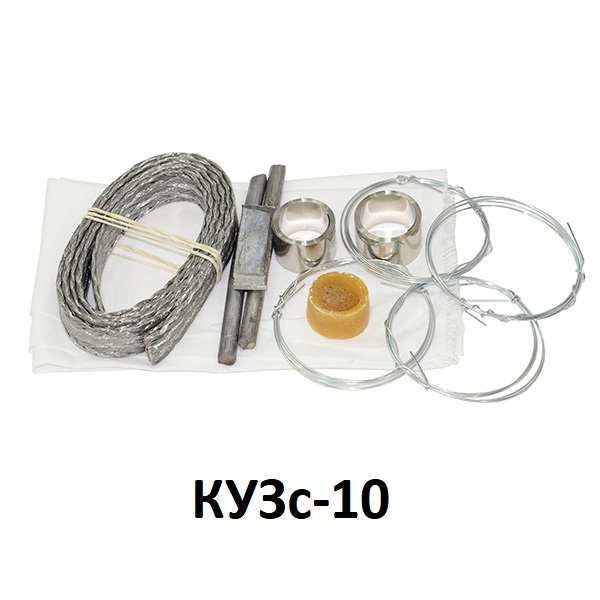

КУЗс-10 kuzs 10 Универсальный (паяный и непаяный) комплект заземления на соединительную муфту для кабеля до 10 кВ с изоляцией из маслопропитанной бумаги с экраном из свинца или аллюминия.

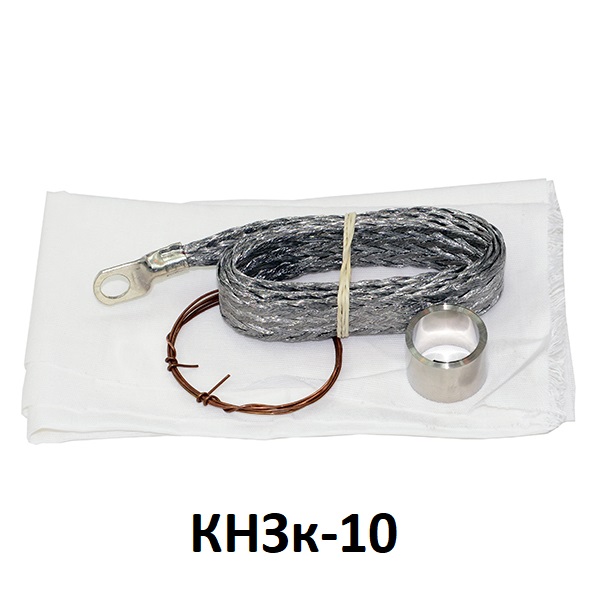

КНЗк-10 knzk 10 Непаяный комплект заземления на концевую муфту для кабеля до 10 кВ с изоляцией из сшитого полиэтилена с проволочным экраном.

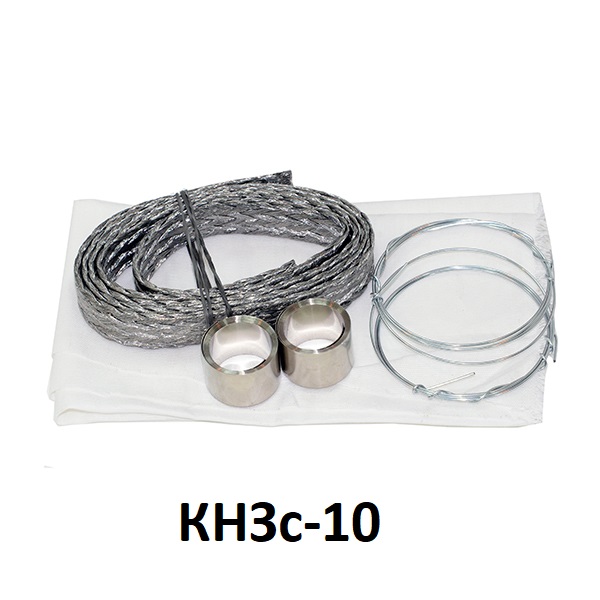

КНЗс-10 knzs 10 Непаяный комплект заземления на соединительную муфту для кабеля до 1 кВ с изоляцией из сшитого полиэтилена с проволочным экраном.

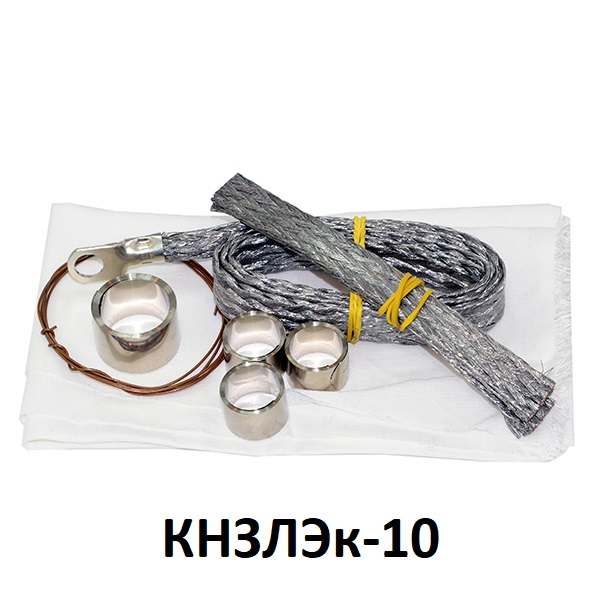

КНЗЛЭк-10 knzlek 10 Непаяный комплект заземления на концевую муфту для кабеля до 1 кВ с изоляцией из сшитого полиэтилена с ленточным экраном.

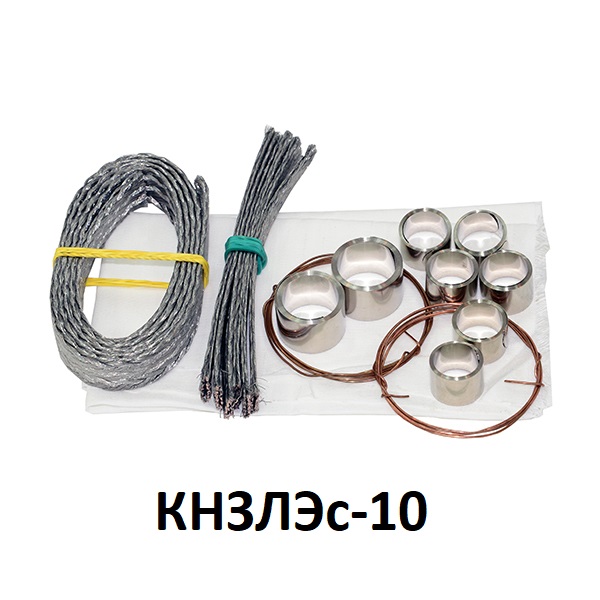

КНЗЛЭс-10 knzles 10 Непаяный комплект заземления на соединительную муфту для кабеля до 1 кВ с изоляцией из сшитого полиэтилена с ленточным экраном.

Список продукции

Сечение кабеля, мм2

Напряжение, кВ

Тип монтажа

Тип муфты

Тип изоляции

Тип экрана

Наименование Сечение кабеля, мм2 Напряжение, кВ Тип монтажа Тип муфты Тип изоляции Тип экрана
КНЗк-1 (16/50) 16-25 1 непаяный концевые маслопропитанная бумага / пластмасса / резина универсальный
КНЗк-1 (70/240) 70-120 1 непаяный концевые маслопропитанная бумага / пластмасса / резина универсальный
КНЗс-1 (16/50) 16-25 1 непаяный соединительные маслопропитанная бумага / пластмасса / резина универсальный
КНЗс-1 (70/240) 70-120 1 непаяный соединительные маслопропитанная бумага / пластмасса / резина универсальный
КПЗк-1 (16/50) 16-25 1 паяный концевые маслопропитанная бумага / пластмасса / резина универсальный
КПЗк-1 (70/240) 70-120 1 паяный концевые маслопропитанная бумага / пластмасса / резина универсальный
КПЗс-1 (16/50) 16-25 1 паяный соединительные маслопропитанная бумага / пластмасса / резина универсальный
КПЗс-1 (70/240) 70-120 1 паяный соединительные маслопропитанная бумага / пластмасса / резина универсальный
КУЗк-10 (35/50) 35-50 10 универсальный концевые маслопропитанная бумага экран из свинца или аллюмия
КУЗк-10 (70/120) 70-120 10 универсальный концевые маслопропитанная бумага экран из свинца или аллюмия
КУЗк-10 (150/240) 150-240 10 универсальный концевые маслопропитанная бумага экран из свинца или аллюмия
КУЗс-10 (35/50) 35-50 10 универсальный соединительные маслопропитанная бумага экран из свинца или аллюмия
КУЗс-10 (70/120) 70-120 10 универсальный соединительные маслопропитанная бумага экран из свинца или аллюмия
КУЗс-10 (150/240) 150-240 10 универсальный соединительные маслопропитанная бумага экран из свинца или аллюмия
КНЗк-10 (35/50) 35-50 10 непаяный концевые сшитый полиэтилен проволочный экран
КНЗк-10 (70/120) 70-120 10 непаяный концевые сшитый полиэтилен проволочный экран
КНЗк-10 (150/240) 150-240 10 непаяный концевые сшитый полиэтилен проволочный экран
КНЗс-10 (35/50) 35-50 10 непаяный соединительные сшитый полиэтилен проволочный экран
КНЗс-10 (70/120) 70-120 10 непаяный соединительные сшитый полиэтилен проволочный экран
КНЗс-10 (150/240) 150-240 10 непаяный соединительные сшитый полиэтилен проволочный экран
КНЗЛЭк-10 (35/50) 35-50 10 непаяный концевые сшитый полиэтилен ленточный экран
КНЗЛЭк-10 (70/120) 70-120 10 непаяный концевые сшитый полиэтилен ленточный экран
КНЗЛЭк-10 (150/240) 150-240 10 непаяный концевые сшитый полиэтилен ленточный экран
КНЗЛЭс-10 (35/50) 35-50 10 непаяный соединительные сшитый полиэтилен ленточный экран
КНЗЛЭс-10 (70/120) 70-120 10 непаяный соединительные сшитый полиэтилен ленточный экран
КНЗЛЭс-10 (150/240) 150-240 10 непаяный соединительные сшитый полиэтилен ленточный экран
