Термоусаживаемые трубки-маркеры AMS / RSFR
+7 (495) 925-51-27

Термоусаживаемые трубки-маркеры AMS / RSFR

Основные характеристики
  • Коэффициент усадки2:1, 3:1
  • Рабочая температураот -55 °C до +135 °C
  • Температура усадкиот +85 °С
  • Цветбелый, желтый
  • Горючестьподавляет горение
  • Материалполиолефин
  • Химическая стойкостьсредняя

Термоусаживаемые маркеры используются для идентификации проводов и кабелей в военной, аэрокосмической и военно-морской промышленности. Это термоусаживаемые трубки, закрепленные на перфорированной ленте стандартного размера для специальных принтеров.

С помощью принтера на трубку наносят надписи и изображения. Сразу после нанесения надписей на поверхность маркера они становятся несмываемыми и стойкими к истиранию, механическим воздействиям и растворителям.

Быстрая усадка защищает от нагрева чувствительное оборудование и соединения.

AMS — термоусаживаемые маркеры, сертифицированные для военного применения.

RSFR — безгалогенные термоусаживаемые маркеры.

Принципиально маркеры AMS отличаются от маркеров RSFR только наличием подавляющих горение галогеновых добавок.

Диапазон рабочих температур:

RSFR: от -55°С до +125°С

AMS (135): от -55°С до +135°С

AMS (150): от -55°С до +150°С

Минимальная температура усадки: +85°С

Температура полной усадки: +115°С

Макс. температура хранения: +50°С

Тип печати: односторонняя, двухсторонняя.

Рекомендованные принтеры: принтер для термотрансферной печати, лазерный принтер.

Рекомендованные печатные ленты (риббоны): термотрансферная лента N85, цвет черный, ширина 100 мм, длина 300 м.

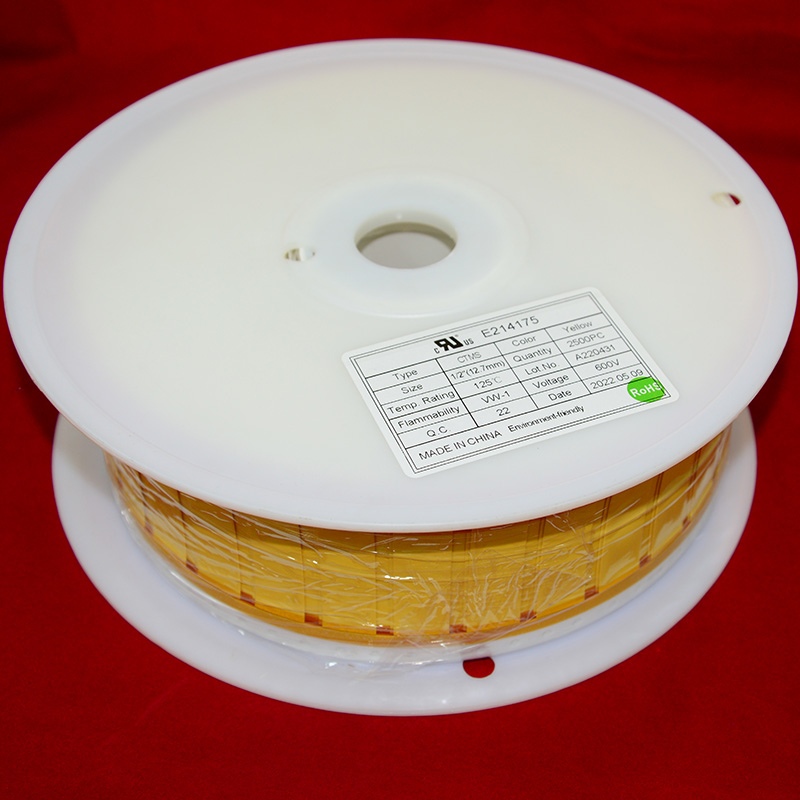

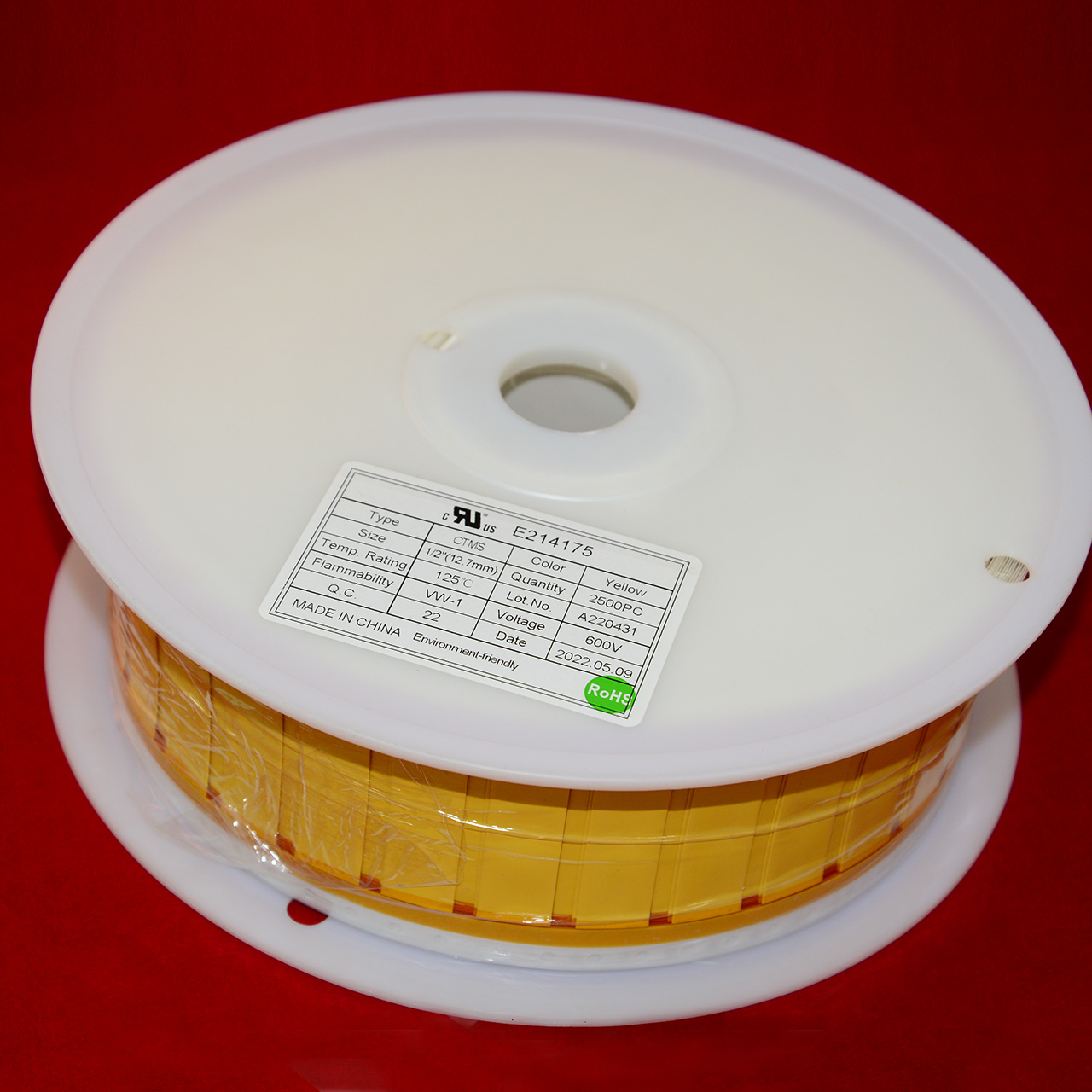

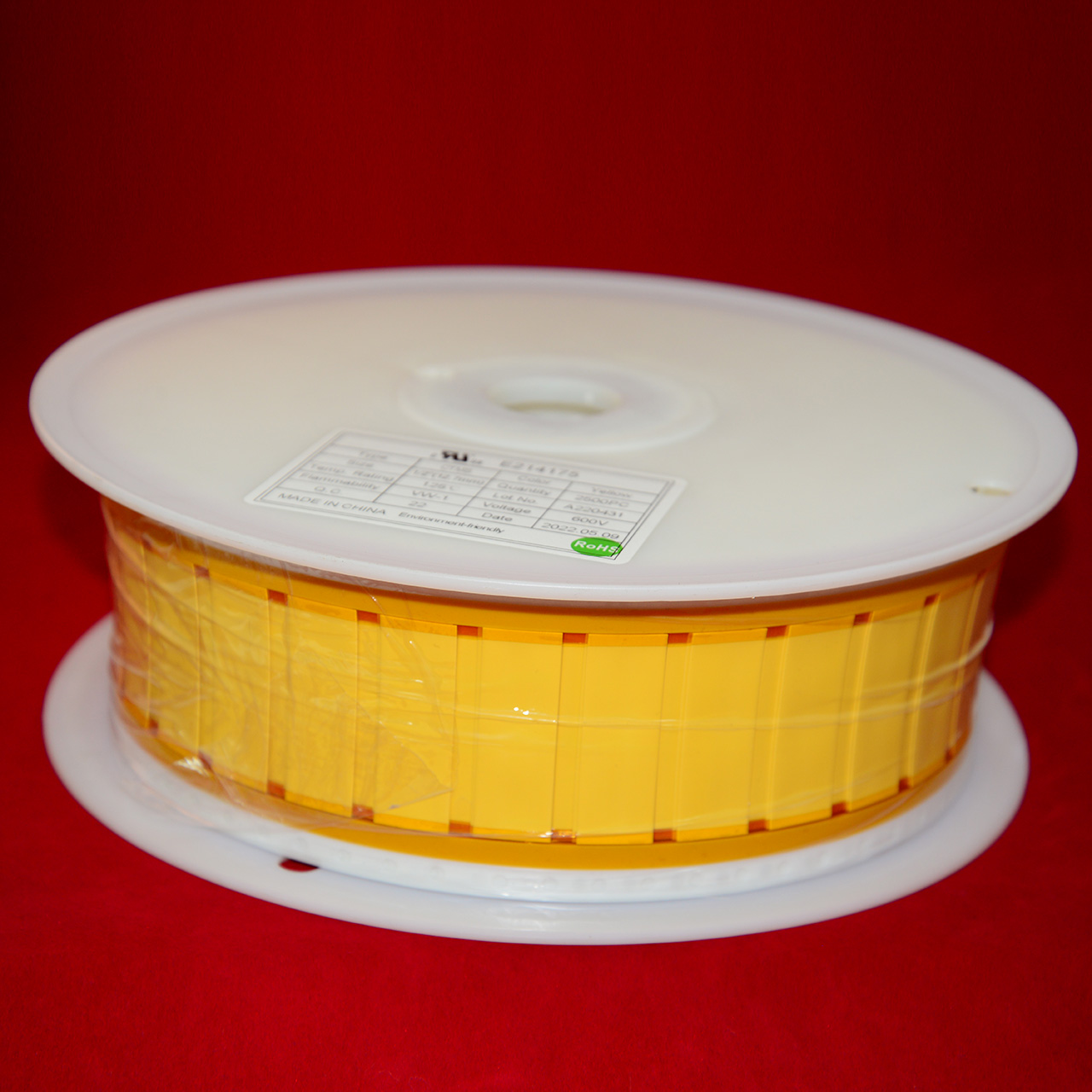

Стандартные цвета: белый, желтый.

Возможно производство других маркеров и цветов по предварительному заказу.

Расшифровка номера лота

AMS-М* Трубки-маркеры 2:1

Маркировка трубки

До усадки (мм)

После усадки (мм)

Внутренний диаметр

Ширина в плоском виде

Суммарная толщина 2-х стенок

Внутренний диаметр

Толщина стенки

AMS-М-2Х-1,6

2.00± 0.20

3.70± 0.30

0.48± 0.10

≤ 0.79

0.49± 0.06

AMS-М-2Х-2,4

2.79± 0.20

5.00± 0.30

0.48± 0.10

≤ 1.18

0.49± 0.06

AMS-М-2Х-3,2

3.64± 0.23

6.30± 0.40

0.48± 0.10

≤ 1.59

0.51± 0.06

AMS-М-2Х-4,8

5.26± 0.25

8.90± 0.40

0.49± 0.10

≤ 2.36

0.54± 0.06

AMS-М-2Х-6,4

6.92± 0.28

11.50± 0.40

0.50± 0.10

≤ 3.18

0.56± 0.06

AMS-М-2Х-9,5

10.20± 0.32

16.70± 0.50

0.51± 0.11

≤ 4.75

0.59± 0.06

AMS-М-2Х-12,7

13.50± 0.36

21.80± 0.60

0.52± 0.11

≤ 6.35

0.60± 0.07

AMS-М-2Х-19

20.10± 0.40

32.20± 0.60

0.53± 0.11

≤ 9.53

0.62± 0.07

AMS-М-2Х-25

26.70± 0.45

42.50± 0.70

0.55± 0.12

≤ 12.70

0.63± 0.07

AMS-М-2Х-38

39.80± 0.51

63.20± 0.80

0.57± 0.12

≤ 19.10

0.64± 0.07

AMS-М-2Х-51

53.00± 0.56

83.90± 0.90

0.58± 0.13

≤ 25.40

0.64± 0.08

AMS-М-2Х-76

79.40± 0.56

125.30± 1.00

0.59± 0.13

≤ 38.10

0.64± 0.09

AMS-М Трубки-маркеры 3:1

Маркировка трубки

До усадки (мм)

После усадки (мм)

Внутренний диаметр

Ширина в плоском виде

Суммарная толщина 2-х стенок

Внутренний диаметр

Толщина стенки

AMS-М-3Х-1,6

2.00± 0.20

3.70± 0.30

0.47± 0.10

≤ 0.53

0.52± 0.06

AMS-М-3Х-2,4

2.79± 0.20

5.00± 0.30

0.47± 0.10

≤ 0.79

0.57± 0.06

AMS-М-3Х-3,2

3.64± 0.23

6.30± 0.40

0.48± 0.10

≤ 1.09

0.61± 0.06

AMS-М-3Х-4,8

5.26± 0.25

8.90± 0.40

0.49± 0.10

≤ 1.59

0.67± 0.06

AMS-М-3Х-6,4

6.92± 0.28

11.50± 0.40

0.50± 0.10

≤ 2.36

0.71± 0.06

AMS-М-3Х-9,5

10.20± 0.32

16.70± 0.50

0.52± 0.11

≤ 3.18

0.77± 0.06

AMS-М-3Х-12,7

13.50± 0.36

21.80± 0.60

0.53± 0.11

≤ 4.75

0.80± 0.07

AMS-М-3Х-19

20.10± 0.40

32.20± 0.60

0.55± 0.11

≤ 6.35

0.84± 0.07

AMS-М-3Х-25

26.70± 0.45

42.50± 0.70

0.56± 0.12

≤ 8.47

0.86± 0.07

AMS-М-3Х-38

39.80± 0.51

63.20± 0.80

0.57± 0.12

≤ 12.90

0.89± 0.07

AMS-М-3Х-51

53.00± 0.56

83.90± 0.90

0.57± 0.13

≤ 17.20

0.90± 0.08

AMS-М-3Х-76

79.40± 0.56

125.30± 1.00

0.57± 0.13

≤ 25.80

0.92± 0.09

*Кроме стандартной толщины стенки (M) под заказ можно сделать толстую (H) или очень тонкую (CB) стенку.

Упаковка

Типоразмер

Штук в коробке (упаковка «лесенкой»)

Бумажная катушка, м

Пластиковая катушка, м

Ø 1,6

2500

50

25

Ø 2,4

2500

50

25

Ø 3,2

2000

100

25

Ø 4,8

2000

100

25

Ø 6,4

2000

100

25

Ø 9,5

1000

100

25

Ø 12,7

1000

100

25

Ø 19

500

100

25

Ø 25

500

100

25

Ø 38

500

50

25

Ø 51

250

50

25

Ø 76

250

50

-

Список продукции

Размерный ряд для заказа

Диаметр до усадки мм, min

Толщина стенки после усадки, мм

Коэффициент усадки

Ширина в плоском виде, мм

Суммарная толщина 2-х стенок до усадки, мм

Внутренний диаметр после усадки, мм

Штук в коробке (упаковка «лесенкой»)

Бумажная катушка, м

Пластиковая катушка, м

Наименование Размерный ряд для заказа Диаметр до усадки мм, min Толщина стенки после усадки, мм Состав Рабочая температура Температура усадки Коэффициент усадки Ширина в плоском виде, мм Суммарная толщина 2-х стенок до усадки, мм Внутренний диаметр после усадки, мм Штук в коробке (упаковка «лесенкой») Бумажная катушка, м Пластиковая катушка, м
AMS-М-2Х Ø 1,6 AMS-М-2Х-1,6 2.00± 0.20 0.49± 0.06 Полиолефин от -55 °C до +135 °C от +85 °С 2:1 3.70± 0.30 0.48± 0.10 ≤ 0.79 2500 50 25
AMS-М-2Х Ø 2,4 AMS-М-2Х-2,4 2.79± 0.20 0.49± 0.06 Полиолефин от -55 °C до +135 °C от +85 °С 2:1 5.00± 0.30 0.48± 0.10 ≤ 1.18 2500 50 25
AMS-М-2Х Ø 3,2 AMS-М-2Х-3,2 3.64± 0.23 0.51± 0.06 Полиолефин от -55 °C до +135 °C от +85 °С 2:1 6.30± 0.40 0.48± 0.10 ≤ 1.59 2000 100 25
AMS-М-2Х Ø 4,8 AMS-М-2Х-4,8 5.26± 0.25 0.54± 0.06 Полиолефин от -55 °C до +135 °C от +85 °С 2:1 8.90± 0.40 0.49± 0.10 ≤ 2.36 2000 100 25
AMS-М-2Х Ø 6,4 AMS-М-2Х-6,4 6.92± 0.28 0.56± 0.06 Полиолефин от -55 °C до +135 °C от +85 °С 2:1 11.50± 0.40 0.50± 0.10 ≤ 3.18 2000 100 25
AMS-М-2Х Ø 9,5 AMS-М-2Х-9,5 10.20± 0.32 0.59± 0.06 Полиолефин от -55 °C до +135 °C от +85 °С 2:1 16.70± 0.50 0.51± 0.11 ≤ 4.75 1000 100 25
AMS-М-2Х Ø 12,7 AMS-М-2Х-12,7 13.50± 0.36 0.60± 0.07 Полиолефин от -55 °C до +135 °C от +85 °С 2:1 21.80± 0.60 0.52± 0.11 ≤ 6.35 1000 100 25
AMS-М-2Х Ø 19 AMS-М-2Х-19 20.10± 0.40 0.62± 0.07 Полиолефин от -55 °C до +135 °C от +85 °С 2:1 32.20± 0.60 0.53± 0.11 ≤ 9.53 500 100 25
AMS-М-2Х Ø 25 AMS-М-2Х-25 26.70± 0.45 0.63± 0.07 Полиолефин от -55 °C до +135 °C от +85 °С 2:1 42.50± 0.70 0.55± 0.12 ≤ 12.70 500 100 25
AMS-М-2Х Ø 38 AMS-М-2Х-38 39.80± 0.51 0.64± 0.07 Полиолефин от -55 °C до +135 °C от +85 °С 2:1 63.20± 0.80 0.57± 0.12 ≤ 19.10 500 50 25
AMS-М-2Х Ø 51 AMS-М-2Х-51 53.00± 0.56 0.64± 0.08 Полиолефин от -55 °C до +135 °C от +85 °С 2:1 83.90± 0.90 0.58± 0.13 ≤ 25.40 250 50 25
AMS-М-2Х Ø 76 AMS-М-2Х-76 79.40± 0.56 0.64± 0.09 Полиолефин от -55 °C до +135 °C от +85 °С 2:1 125.30± 1.00 0.59± 0.13 ≤ 38.10 250 50 -
AMS-М-3Х Ø 1,6 AMS-М-3Х-1,6 2.00± 0.20 0.52± 0.06 Полиолефин от -55 °C до +135 °C от +85 °С 3:1 3.70± 0.30 0.47± 0.10 ≤ 0.53 2500 50 25
AMS-М-3Х Ø 2,4 AMS-М-3Х-2,4 2.79± 0.20 0.57± 0.06 Полиолефин от -55 °C до +135 °C от +85 °С 3:1 5.00± 0.30 0.47± 0.10 ≤ 0.79 2500 50 25
AMS-М-3Х Ø 3,2 AMS-М-3Х-3,2 3.64± 0.23 0.61± 0.06 Полиолефин от -55 °C до +135 °C от +85 °С 3:1 6.30± 0.40 0.48± 0.10 ≤ 1.09 2000 100 25
AMS-М-3Х Ø 4,8 AMS-М-3Х-4,8 5.26± 0.25 0.67± 0.06 Полиолефин от -55 °C до +135 °C от +85 °С 3:1 8.90± 0.40 0.49± 0.10 ≤ 1.59 2000 100 25
AMS-М-3Х Ø 6,4 AMS-М-3Х-6,4 6.92± 0.28 0.71± 0.06 Полиолефин от -55 °C до +135 °C от +85 °С 3:1 11.50± 0.40 0.50± 0.10 ≤ 2.36 2000 100 25
AMS-М-3Х Ø 9,5 AMS-М-3Х-9,5 10.20± 0.32 0.77± 0.06 Полиолефин от -55 °C до +135 °C от +85 °С 3:1 16.70± 0.50 0.52± 0.11 ≤ 3.18 1000 100 25
AMS-М-3Х Ø 12,7 AMS-М-3Х-12,7 13.50± 0.36 0.80± 0.07 Полиолефин от -55 °C до +135 °C от +85 °С 3:1 21.80± 0.60 0.53± 0.11 ≤ 4.75 1000 100 25
AMS-М-3Х Ø 19 AMS-М-3Х-19 20.10± 0.40 0.84± 0.07 Полиолефин от -55 °C до +135 °C от +85 °С 3:1 32.20± 0.60 0.55± 0.11 ≤ 6.35 500 100 25
AMS-М-3Х Ø 25 AMS-М-3Х-25 26.70± 0.45 0.86± 0.07 Полиолефин от -55 °C до +135 °C от +85 °С 3:1 42.50± 0.70 0.56± 0.12 ≤ 8.47 500 100 25
AMS-М-3Х Ø 38 AMS-М-3Х-38 39.80± 0.51 0.89± 0.07 Полиолефин от -55 °C до +135 °C от +85 °С 3:1 63.20± 0.80 0.57± 0.12 ≤ 12.90 500 50 25
AMS-М-3Х Ø 51 AMS-М-3Х-51 53.00± 0.56 0.90± 0.08 Полиолефин от -55 °C до +135 °C от +85 °С 3:1 83.90± 0.90 0.57± 0.13 ≤ 17.20 250 50 25
AMS-М-3Х Ø 76 AMS-М-3Х-76 79.40± 0.56 0.92± 0.09 Полиолефин от -55 °C до +135 °C от +85 °С 3:1 125.30± 1.00 0.57± 0.13 ≤ 25.80 250 50 -
