Наконечники болтовые НБ

Основные характеристики

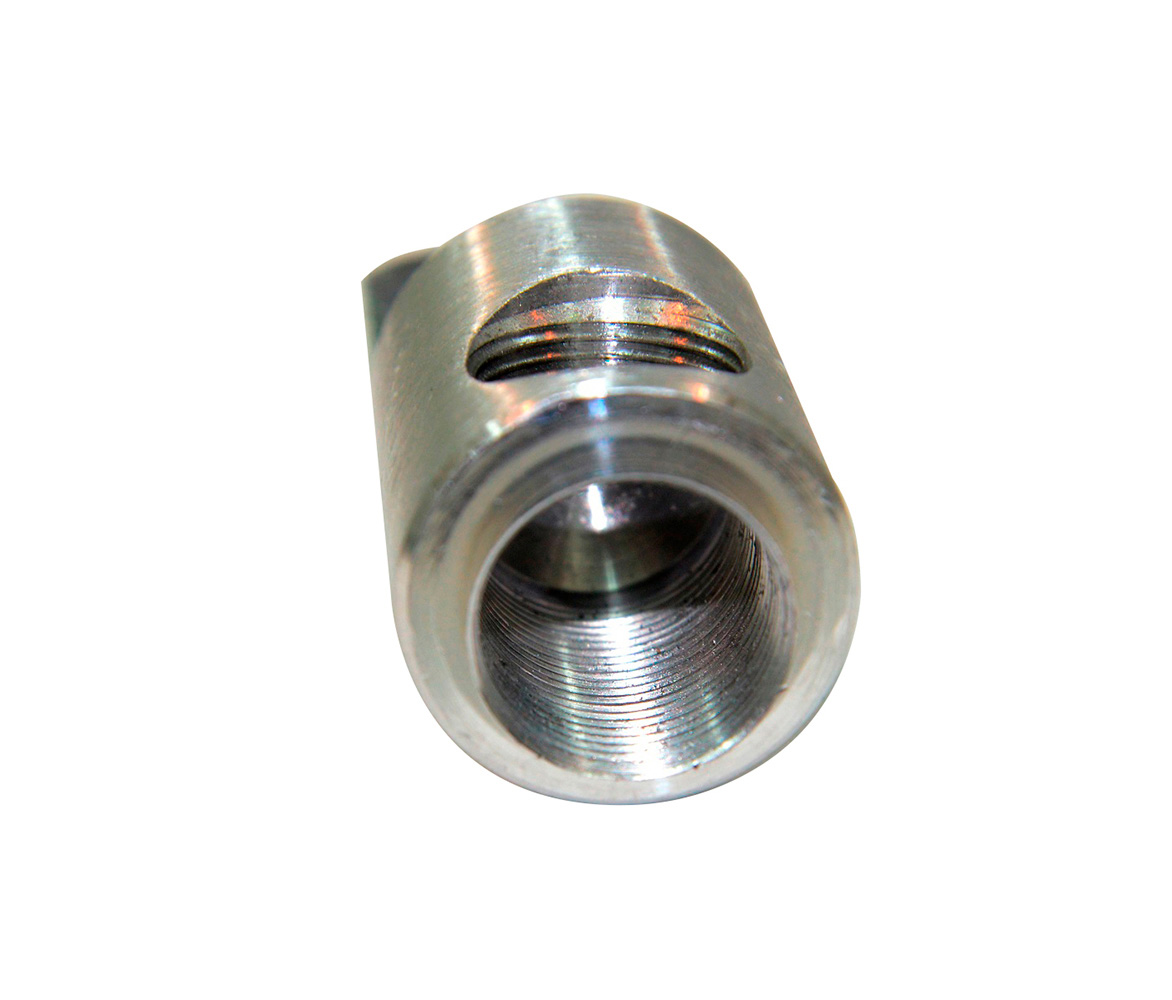

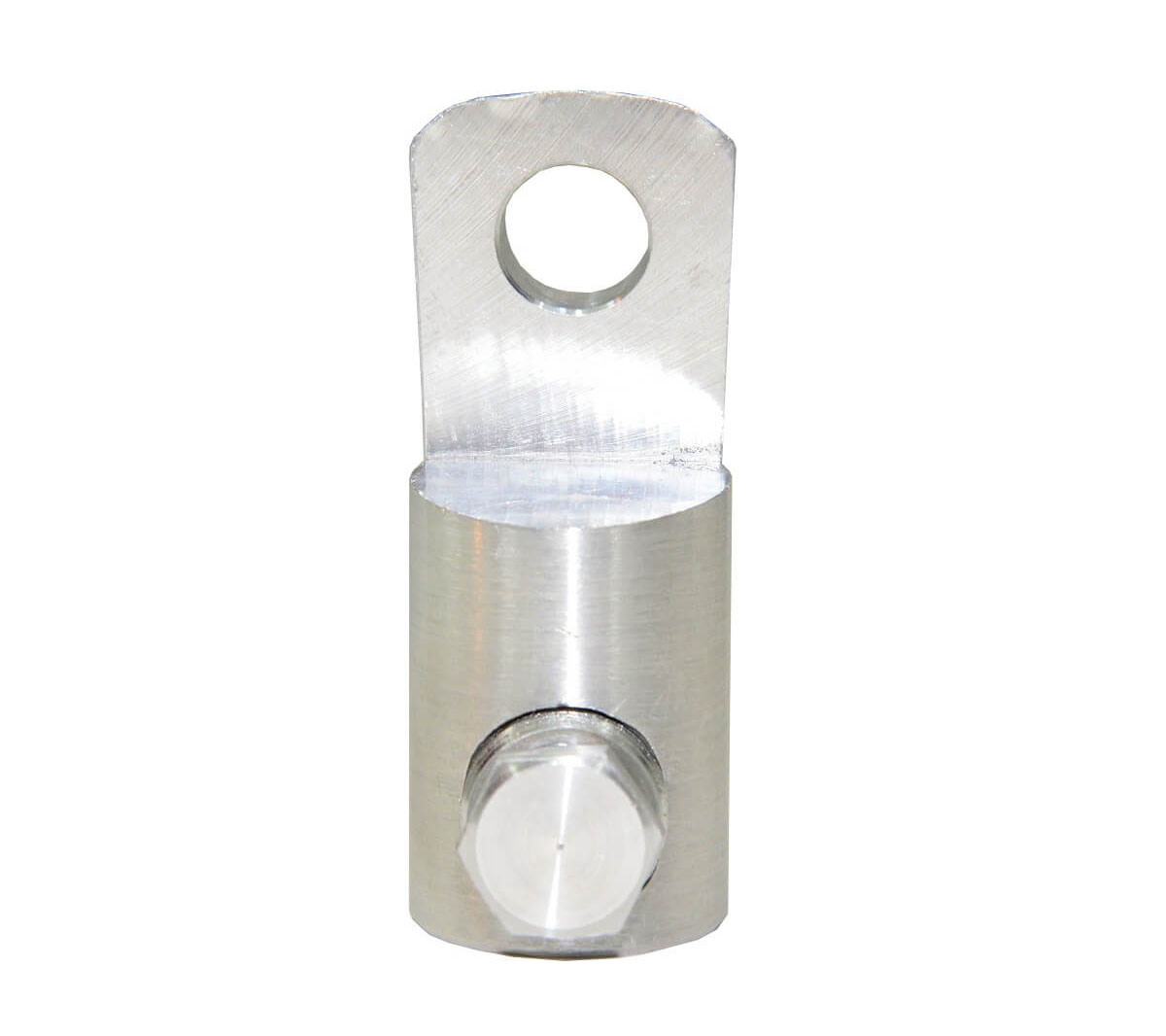

Крепление наконечника на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности.

Соединители одного типоразмера можно использовать на несколько сечений жил кабеля.

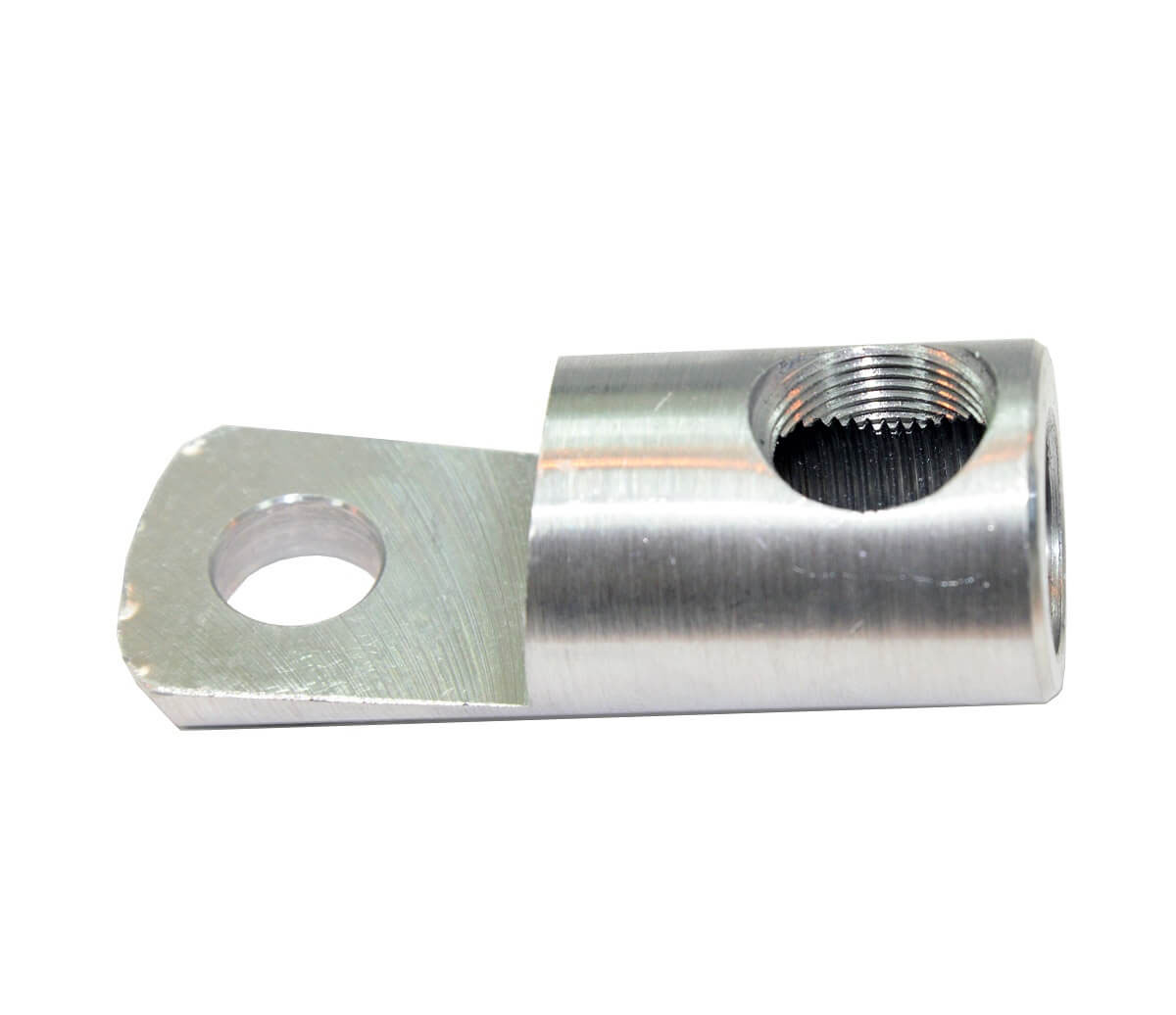

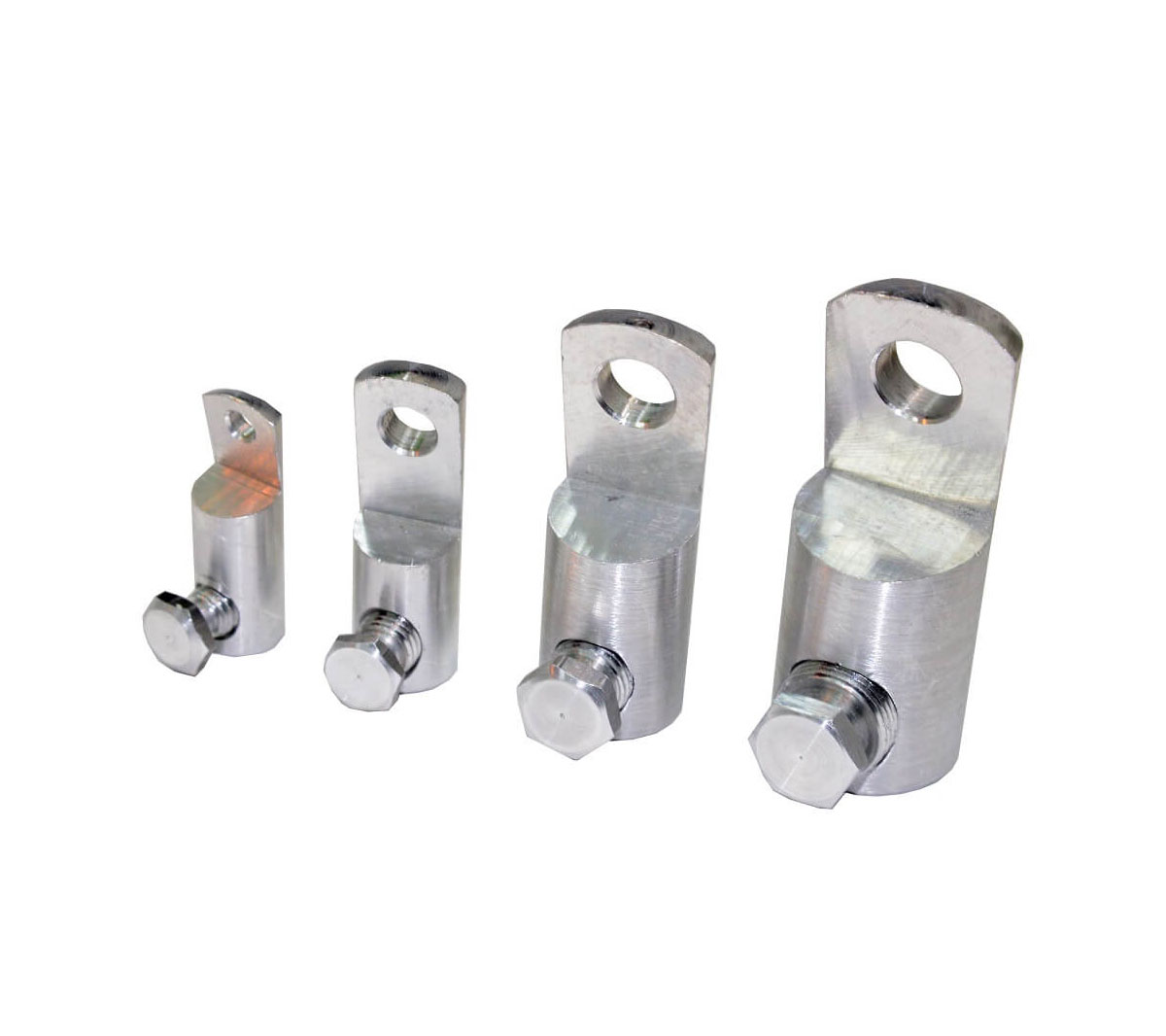

Соединители (гильзы) с круглой полостью типа НБ Соединители (гильзы) с круглой полостью типа НБ Соединители (гильзы) с круглой полостью типа НБ Соединители (гильзы) с круглой полостью типа НБ
Соединители (гильзы) с круглой полостью типа НБ Соединители (гильзы) с круглой полостью типа НБ Соединители (гильзы) с круглой полостью типа НБ Соединители (гильзы) с круглой полостью типа НБ

Наконечники болтовые предназначены для оконцевания токопроводящих жил сечением от 16 до 240 мм.кв. на напряжение до 1 кВ.

Размеры(мм)Обозначение наконечников

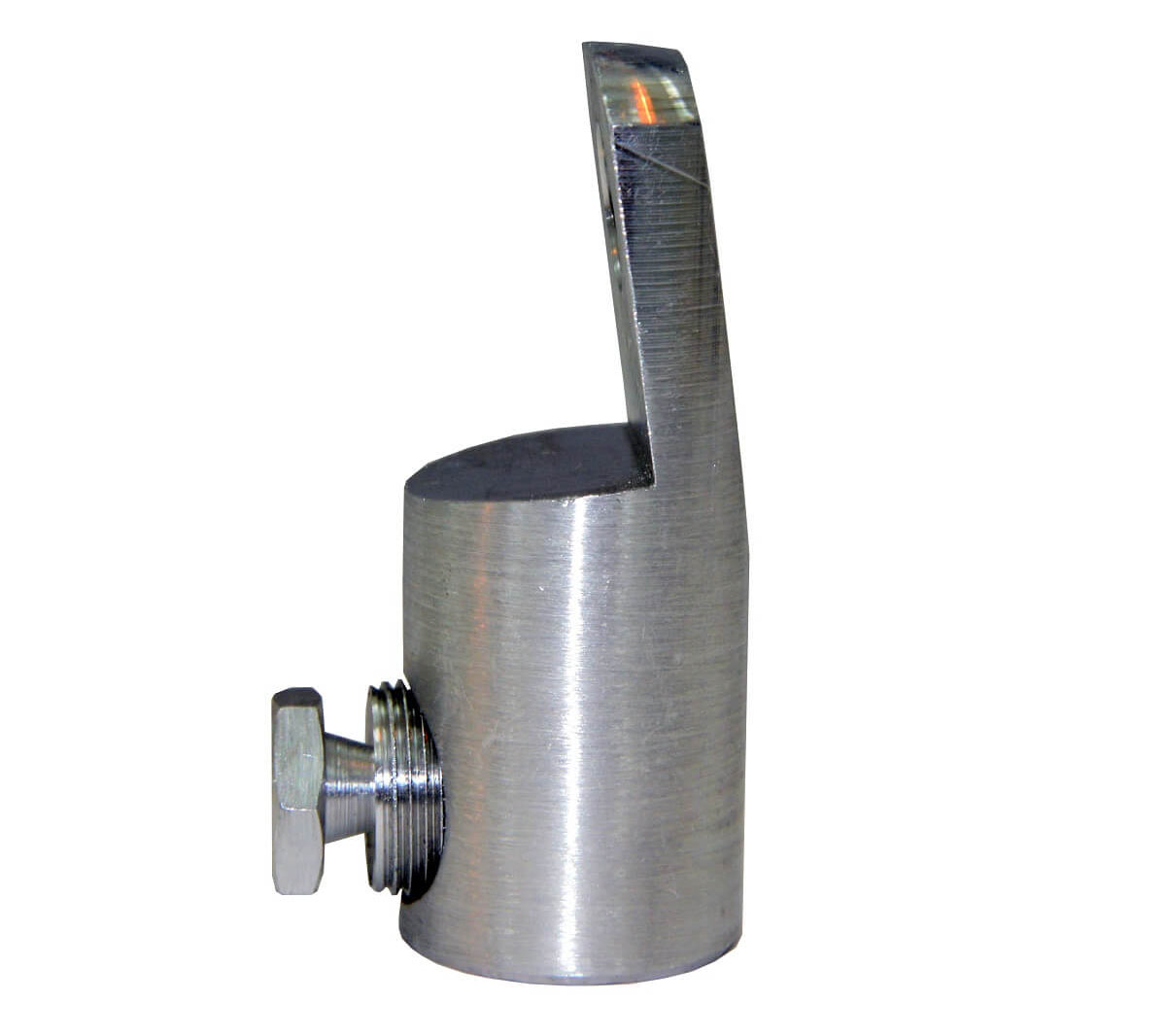

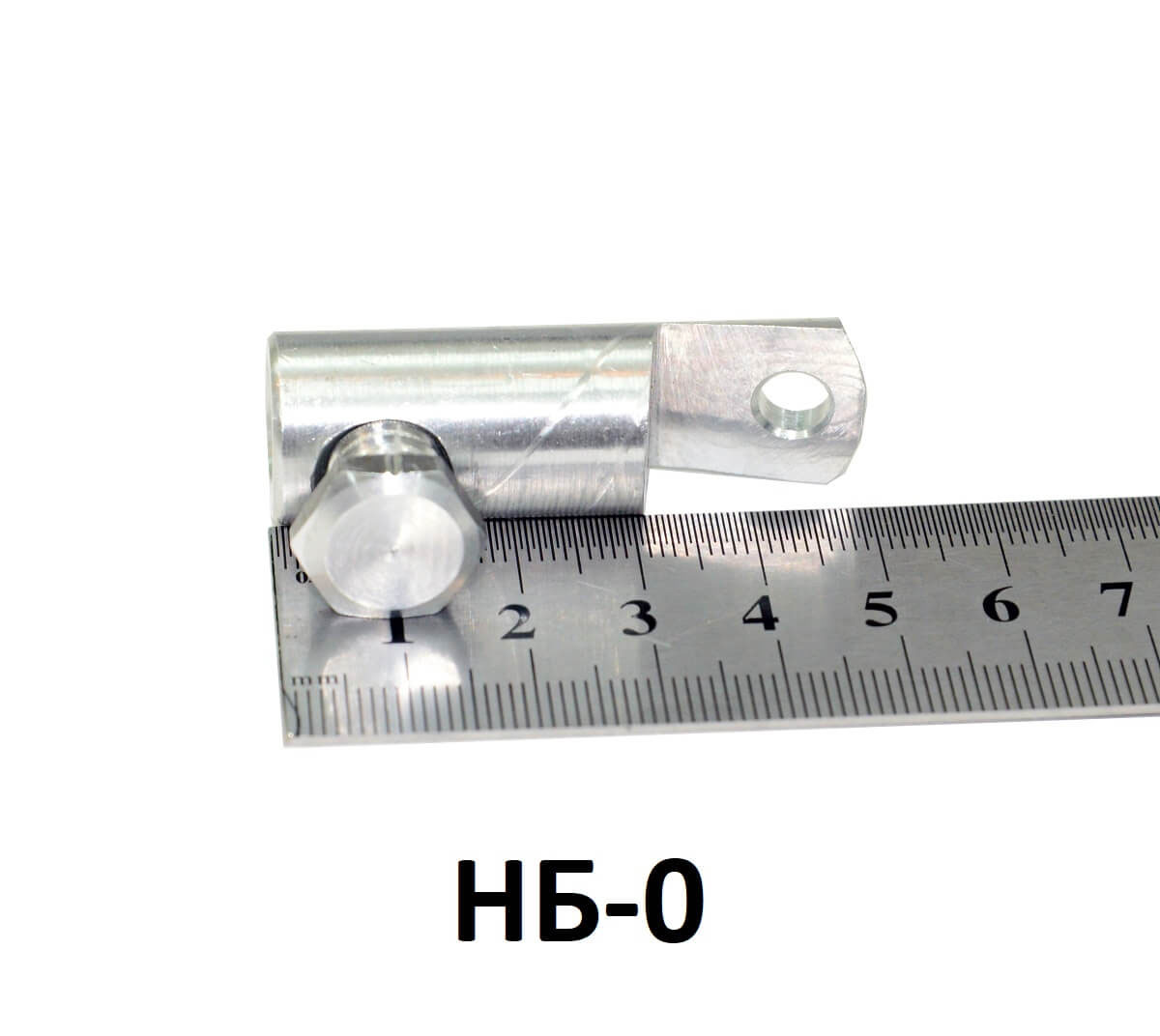

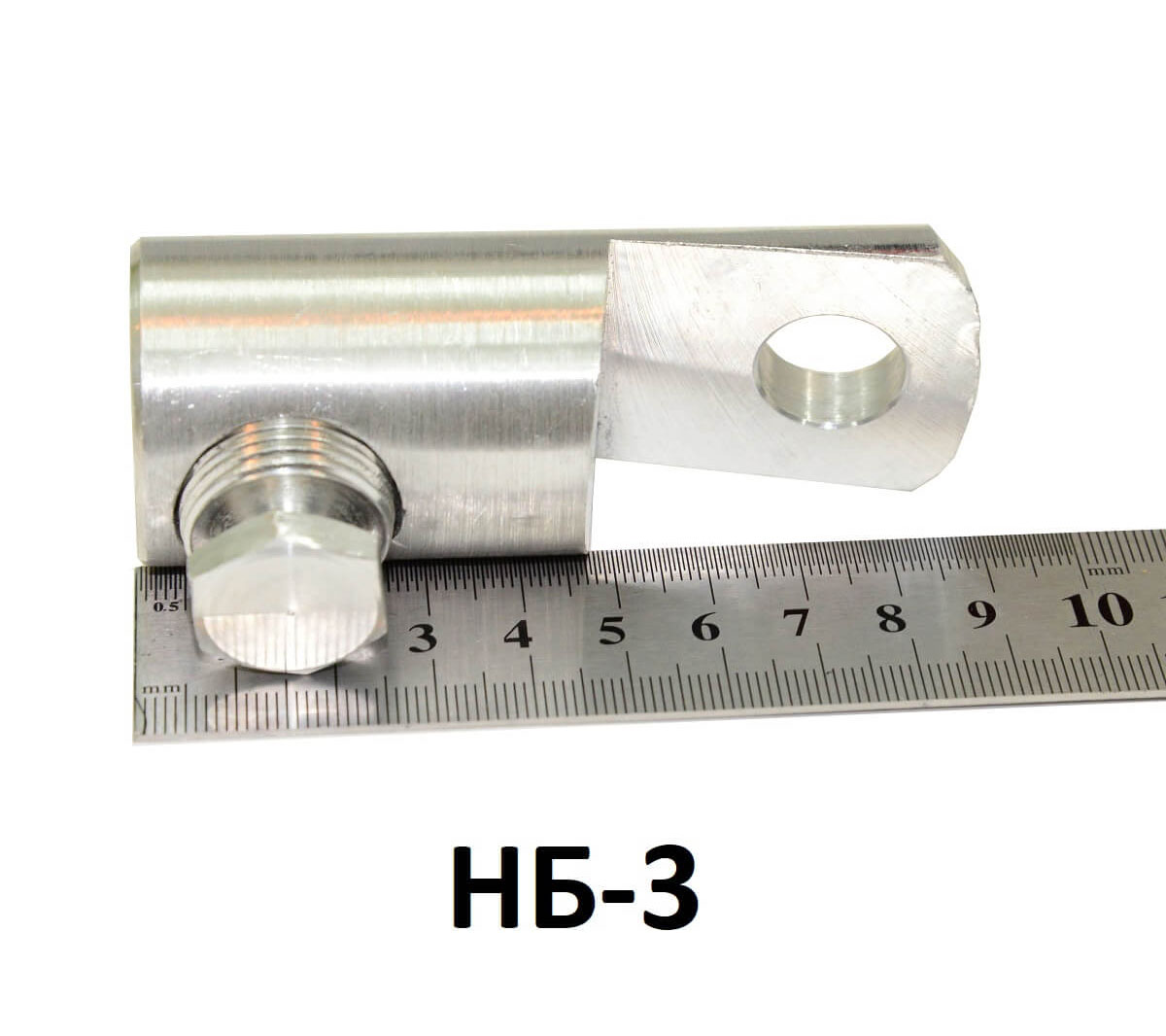

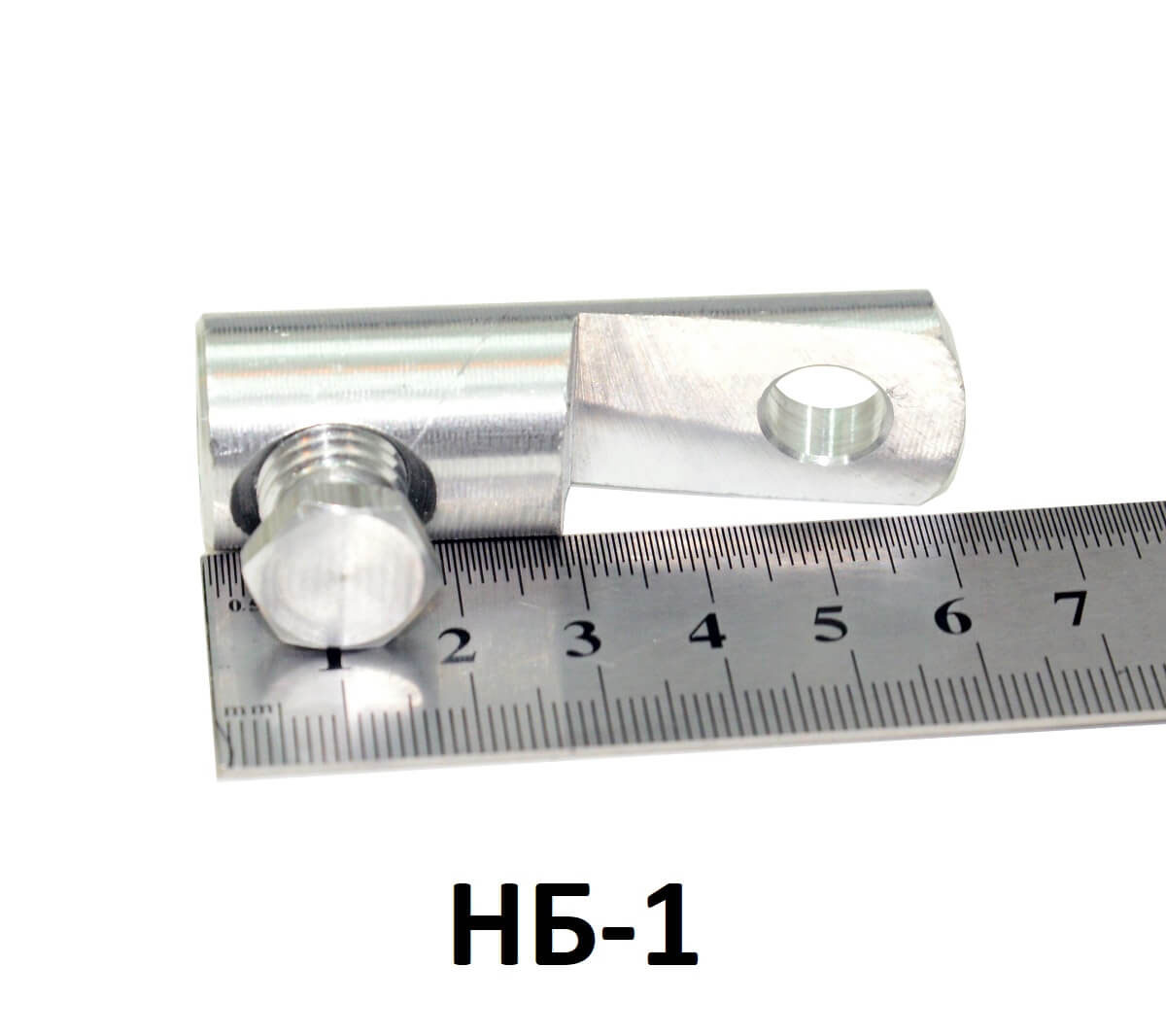

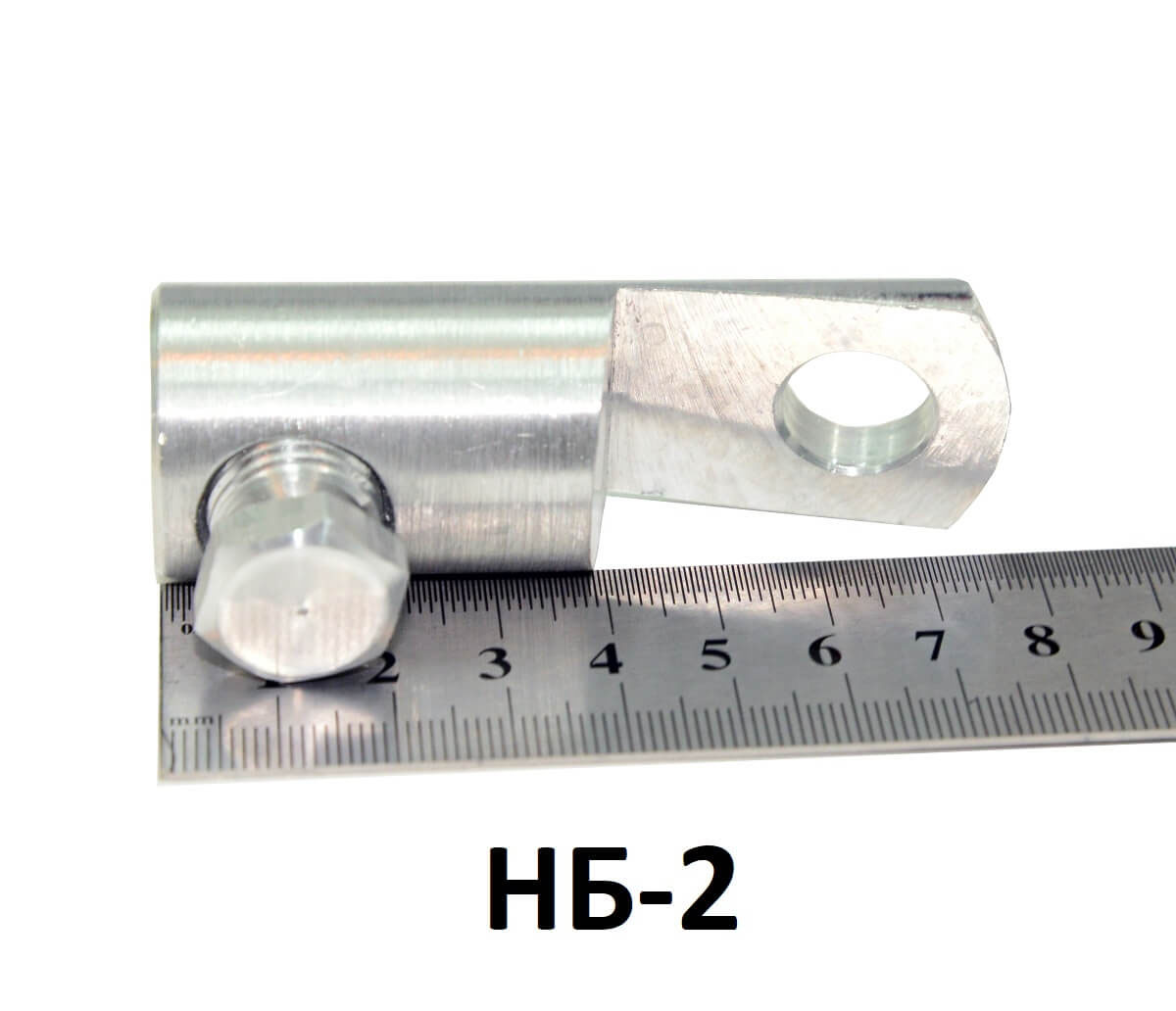

НБ-0НБ-1НБ-2НБ-3
L 50 62 78 90
l 18 32 37 41
D 16 20 28 35
d M10x1 M12x1,25 M18x1,5 M24x1,5
d1 M10x1,5 M12x1,5 M16x1,5 M22x1,5
d2 6 10 14 16
h 4+0,2 9+0,2
обозначение соединителя обозначение наконечника крепёжное отверстие, D мм сечение жилы, мм2
СБ - 0 НБ - 0 6 16; 25
СБ - 1 НБ - 1 9 35; 50
СБ - 2 НБ - 2 14 70; 95; 120
СБ - 3 НБ - 3 18 150; 185; 240
СБ - 4 НБ - 4 18 300; 400
СБ - 5 НБ - 5 18 500; 625
СБ - 6 НБ - 6 18 800

Список продукции

Сечение жилы, мм2

L, мм

I, мм

D, мм

d1, мм

d2, мм

h, мм

Наименование Сечение жилы, мм2 L, мм I, мм D, мм d1, мм d2, мм h, мм
НБ-0 16-25 50 18 M10x1 М10х1,5 6 4+0,2
НБ-1 35-50 62 32 M12x1,25 M12x1,5 10 4+0,2
НБ-2 70-120 78 37 M18x1,5 M16x1,5 14 4+0,2
НБ-3 150-240 90 71 M24x1,5 M22x1,5 16 9+0,2
