Муфта ответвительная термоусаживаемая до 1 кВ в пластмассовой изоляции

Основные характеристики
  • Сечениеот 16 до 150 мм²
  • Число жил4, 5
  • Напряжениедо 1 кВ
  • Номинальная частота50 Гц
  • Срок эксплуатации25 лет

Термоусаживаемые ответвительные муфты серии 4-5ПТОб-1 предназначениы для ответвления 4-х и 5-ти жильных кабелей в пластмассовой изоляции, изоляции из ПВХ, изоляции из резины с броней и без брони на напряжении до 1 кВ. Термоусаживаемые ответвительные муфты серии 4-5ПТОб-1 предназначениы для ответвления 4-х и 5-ти жильных кабелей в пластмассовой изоляции с броней и без брони на напряжении до 1 кВ.

Муфты подходят для эксплуатации в помещении и на открытом воздухе.

Вид климатического исполнения – У, УХЛ, Т. Категории размещения 1, 2, 3, 4, 5 по ГОСТ 15150-69. Конструкция муфты позволяет допускает эксплуатацию в помещении и на открытом воздухе. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0-86. Срок эксплуатации муфты при условии соблюдения технологии монтажа в соответствии с данной инструкцией - 25 лет.

Поставляются в виде комплекта деталей.

Типы кабеля: ВБбШв-1, ВБбШп-1, ВБВ-1, ВБШв-1, ВВБ-1, ВВБГ-1, ВВГ-1, ВВГз-1, ВВГЭ-1, ВКбШв-1, ВПБШВ-1, ВЭБШв-1, ПБб-1, ППГ-1, ППГЭ-1, АВБбШв-1, АВБбШп-1, АВБВ-1, АВБШв-1, АВВБ-1, АВВБГ-1, АВВГ-1, АВВГз-1, АВВГЭ-1, АВКбШв-1, АВПБШВ-1, АВЭБШв-1, ПвБбШв-1, ПвБбШп-1, ПвБШв-1, ПвБШп-1, ПвВГЭ-1, ПвзБбШп-1, ПвКШп-1, ПвП-1, ПвП2г-1, ПвПг-1, ПвПу-1, ПвПу2г-1, ПвПуг-1, АПвБбШв-1, АПвБбШп-1, АПвБШв-1, АПвБШп-1, АПвВГЭ-1, АПвзБбШп-1, АПвКШп-1, АПвП-1, АПвП2г-1, АПвПг-1, АПвПу-1, АПвПу2г-1, АПвПуг-1.

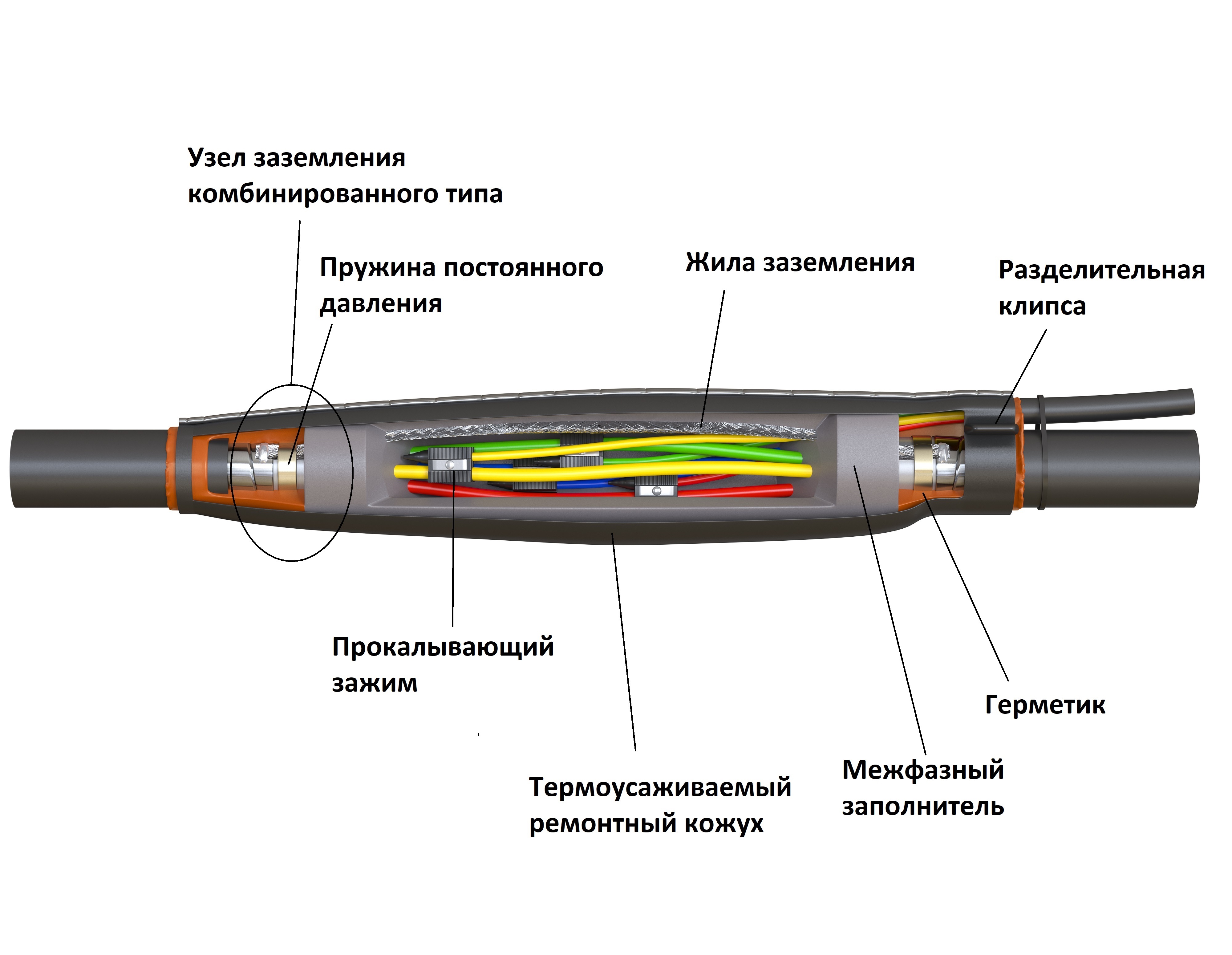

4 5PTO construcion

Для монтажа ответвлений не требуется зачистка жильной изоляции магистрального кабеля. Ответвление осуществляется при помощи прокалывающих зажимов ЗПО: при затягивании болтов со срывными головками зубцы контактных пластин прокалывают изоляцию и создают надежный электрический контакт.

Заполнение пространства между жилами магистрального и ответвительного кабелей обеспечивает призма-герметик заполнения межфазного пространства.



Восстановление оболочки кабеля осуществляется при помощи термоусаживаемого ремонтного кожуха с металлическим замком. Внутренняя поверхность кожуха покрыта термоплавким клеем, который обеспечивает полную герметизацию муфты после монтажа.

Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи разделительной клипсы EVA с термоплавким клеем.

Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает немагнитные роликовые пружины постоянного давления НРППД и провод заземления.

  Кабель без брони   Кабель с броней Кол-во жил Сечение
  4ПТО-1-16/50-1,5/6   4ПТОб-1-16/50-1,5/6 4 16-50; 1,5-6
4ПТО-1-50/95-4/35 4ПТОб-1-50/95-4/35 4 50-95; 4-35
4ПТО-1-95/150-35/95 4ПТОб-1-95/150-35/95 4 95-150; 35-95
  5ПТО-1-16/50-1,5/6   5ПТОб-1-16/50-1,5/6 5 16-50; 1,5-6
5ПТО-1-50/95-4/35 5ПТОб-1-50/95-4/35 5 50-95; 4-35
5ПТО-1-95/150-35/95 5ПТОб-1-95/150-35/95 5 95-150; 35-95



Термоусаживаемые материалы в комплектации ответвительной муфты после усадки сохраняют механические свойства и электрическую прочность не менее 30 кВ/мм2 при температуре от -55 до +125 °C.

Товар соответствует ГОСТ 13781.0–86 и ТУ3599-001-85731248–2015.

Сечение жил кабеля от 16 до 150 мм2
Число жил 4, 5
Напряжение до 1 кВ
Тип изоляции пластмасса, ПВХ, резина
Установка внутренняя / наружная
Климатическое исполнение УХЛ 1,5 по ГОСТ 15150-69
Температура эксплуатации от -50 до +50 °C
Масса 1,2 кг
Вид упаковки пакет
Размер упаковки 250 х 500 ÷ 1000

Список продукции

Количество жил

Сечение, мм²

Броня

Наименование Количество жил Напряжение (кВ) Изоляция Соединители и наконечники Сечение, мм² Броня Тип узла заземления Тип Тип установки
Муфта 4ПТО-1-16/50-1,5/6 4 1 пластмасса нет 16/50 нет непаяный ответвительная универсальный
Муфта 4ПТО-1-50/95-4/35 4 1 пластмасса нет 50/95 нет непаяный ответвительная универсальный
Муфта 4ПТО-1-95/150-35/95 4 1 пластмасса нет 95/150 нет непаяный ответвительная универсальный
Муфта 4ПТОб-1-16/50-1,5/6 4 1 пластмасса нет 16/50 есть непаяный ответвительная универсальный
Муфта 4ПТОб-1-50/95-4/35 4 1 пластмасса нет 50/95 есть непаяный ответвительная универсальный
Муфта 4ПТОб-1-95/150-35/95 4 1 пластмасса нет 95/150 есть непаяный ответвительная универсальный
Муфта 5ПТО-1-16/50-1,5/6 5 1 пластмасса нет 16/50 нет непаяный ответвительная универсальный
Муфта 5ПТО-1-50/95-4/35 5 1 пластмасса нет 50/95 нет непаяный ответвительная универсальный
Муфта 5ПТО-1-95/150-35/95 5 1 пластмасса нет 95/150 нет непаяный ответвительная универсальный
Муфта 5ПТОб-1-16/50-1,5/6 5 1 пластмасса нет 16/50 есть непаяный ответвительная универсальный
Муфта 5ПТОб-1-50/95-4/35 5 1 пластмасса нет 50/95 есть непаяный ответвительная универсальный
Муфта 5ПТОб-1-95/150-35/95 5 1 пластмасса нет 95/150 есть непаяный ответвительная универсальный
