Экранирующая термоусаживаемая трубка TCT-ЭК Raychman® для восстановления экрана при ремонте, сростке и соединении кабелейПроблематика:
При ремонте экранированных кабелей и кабельных жгутов повреждение или разрыв штатного экрана приводит к локальному снижению защиты от электромагнитных и радиочастотных помех. Особенно критичны такие участки при сростке кабеля, восстановлении поврежденной оболочки, ремонте жгутов, установке или замене разъемов и формировании переходов.
Традиционное восстановление экрана металлической оплеткой, лентой или несколькими отдельными материалами увеличивает количество монтажных операций, массу и габарит ремонтного участка, а качество результата сильнее зависит от квалификации монтажника. Решение: TCT-ЭК Raychman® — комбинированная экранирующая термоусаживаемая трубка

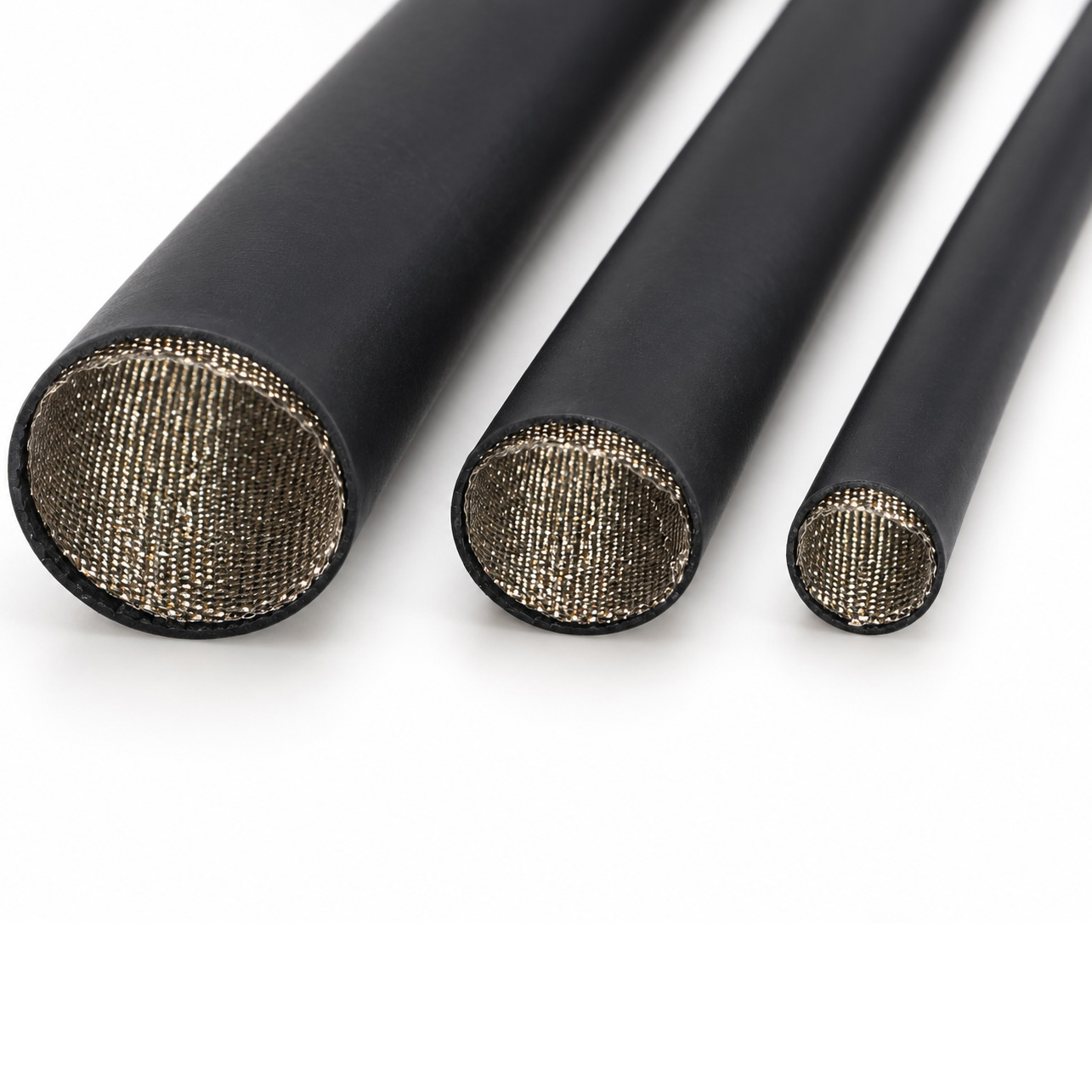

TCT-ЭК Raychman® объединяет внешнюю термоусаживаемую изоляционную оболочку и внутренний токопроводящий экранирующий слой. После монтажа наружная трубка фиксирует и защищает ремонтный участок, а внутренний экран формирует непрерывное проводящее покрытие вокруг кабеля и позволяет восстановить экранирование на 360°.
В стандартном исполнении используется самозатухающая полиолефиновая термоусадочная трубка и внутренняя синтетическая токопроводящая ткань с медно-никелевой металлизацией. Подтвержденная эффективность экранирования стандартного исполнения — не менее 60 дБ в диапазоне 1 МГц–10 ГГц.
| Фактор | Эффект |
| Восстановление экрана | Ремонт повреждений, сросток и соединений без установки отдельной наружной металлической оплетки. |
| Экранирование 360° | Внутренний проводящий слой охватывает кабель по всей окружности ремонтного участка. |
| Две функции в одном изделии | Одновременно восстанавливаются экранирующий слой и внешняя защитно-изоляционная оболочка. |
| Снижение трудоемкости | Меньше отдельных материалов и операций при монтаже по сравнению с традиционной системой экран + оболочка. |
| Подбор под кабель | Если стандартное исполнение не подходит, конструкция подбирается по марке кабеля и условиям эксплуатации. |
| Нестандартные исполнения | Возможен выбор материала оболочки, типа экранирующей ткани, диаметра и длины отрезка. |
Важно при монтаже: внутренний проводящий слой должен иметь электрический контакт со штатным экраном кабеля с обеих сторон ремонтируемого участка. Конкретная схема контакта и длина нахлеста определяются конструкцией кабеля и требованиями к ремонту.
| Усадка | Размер | Диаметр до усадки, мм | Диаметр после усадки, мм | Толщина стенки после усадки, мм |
| 2:1 | 6 | 6,5 ±0,4 | ≤3,0 | 0,55 ±0,08 |
| 2:1 | 8 | 8,5 ±0,5 | ≤4,0 | 0,60 ±0,08 |
| 2:1 | 10 | 10,8 ±0,5 | ≤5,0 | 0,60 ±0,08 |
| 2:1 | 12 | 12,5 ±0,5 | ≤6,0 | 0,60 ±0,08 |
| 3:1 | 6 | ≥6,0 | ≤2,0 | 0,65 ±0,10 |
| 3:1 | 9 | ≥9,0 | ≤3,0 | 0,75 ±0,15 |
| 3:1 | 12 | ≥12,0 | ≤4,0 | 0,75 ±0,15 |
Стандартное исполнение TCT-ЭК Raychman®
| Параметр | Стандартное исполнение | Комментарий |
| Внешняя оболочка | Самозатухающий полиолефин | Рабочая температура -55…+125 °C |
| Внутренний экран | Синтетическая токопроводящая ткань, Cu/Ni-металлизация | Гибкий проводящий слой |
| Коэффициент усадки | 2:1 и 3:1 | Температура усадки от +125 °C |
| Экранирующие свойства | ≥60 дБ, 1 МГц–10 ГГц | GJB/T 32511-2016 |
| Сопротивление экрана | ≤0,1 Ом·см; ≤1 Ом на 100 мм | По техническому паспорту |
| Размеры | 6–12 мм до усадки | Другие размеры — по запросу |
| Поставка | Отрезки согласованной длины | Под конкретный ремонтный участок |
Нестандартное исполнение под конкретный кабель
Мы можем изготовить TCT-ЭК Raychman® под требования конкретного кабеля или жгута. Для подбора достаточно предоставить марку кабеля; при необходимости дополнительно уточняются диаметр, конструкция штатного экрана, температура, воздействующие жидкости и химические среды, требования по горючести и экранированию.
| Материал внешней оболочки | Типичный температурный класс* | Характерные свойства | Когда целесообразен |
| Высокотемпературный полиолефин | до ~150 °C | Самозатухающие исполнения, хорошая механическая прочность, универсальная изоляция | Общепромышленное оборудование, кабельные жгуты, электроника |
| Эластомер | до ~150 °C | Высокая гибкость, стойкость к вибрации, маслам и эксплуатационным жидкостям — в зависимости от марки | Подвижные и вибронагруженные жгуты, транспорт |
| Фторэластомер | до ~200 °C | Высокая стойкость к топливу, маслам, гидравлическим и иным агрессивным жидкостям | Авиация, транспорт, двигательные и топливные зоны |
| PVDF | до ~175 °C | Химическая стойкость, износостойкость, малая толщина стенки | Приборостроение, авиация, химически нагруженные зоны |
| FEP | до ~200 °C | Очень высокая химическая стойкость, низкое трение, диэлектрические свойства | Агрессивные среды, электроника, высокочастотные системы |
| PTFE | до ~260 °C | Максимальная температурная и химическая стойкость среди перечисленных вариантов | Высокотемпературные и особо агрессивные среды |
* Указаны ориентировочные рабочие температурные классы материалов. Точный диапазон, стойкость к конкретным жидкостям и соответствие требованиям заказчика определяются выбранной маркой термоусадочной оболочки.
Варианты внутреннего экранирующего слоя
| Исполнение | Описание |
| Cu/Ni | Токопроводящая синтетическая ткань с медно-никелевой металлизацией — стандартное исполнение TCT-ЭК Raychman®. |
| Ag | Посеребренная токопроводящая ткань: серебряное проводящее покрытие на текстильной основе для задач с повышенными требованиями к проводимости и экранированию. |
| Ag-комбинированное | Серебросодержащая комбинированная металлизация — многокомпонентное/многослойное проводящее покрытие с серебром и другими проводящими металлами. Конкретный состав подбирается по требованиям к сопротивлению, коррозионной стойкости и условиям эксплуатации. |
По размеру: возможно изготовление внешней оболочки до 50 мм до усадки и более — в зависимости от конструкции и требуемого коэффициента усадки.
По длине: поставка отрезками требуемой заказчику длины, в том числе под конкретную ремонтную операцию или типоразмер жгута.
Как получить решение под ваш кабель
– Сообщите марку кабеля или предоставьте его техническое описание/образец.
– Мы подберем материал внешней оболочки и тип внутреннего экранирующего слоя с учетом температуры, химической среды, требований к гибкости и экранированию.
– При необходимости изготовим нестандартный диаметр, коэффициент усадки и длину отрезка.
– По запросу предоставим образцы для монтажа и испытаний на вашем кабеле.
Если стандартная TCT-ЭК Raychman® не подходит по размеру или условиям эксплуатации — пришлите марку кабеля. Мы разработаем исполнение под конкретную конструкцию и условия ремонта.
