Соединительные муфты холодной усадки на гибкий кабель 6кВ

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики

Тип кабеля: для гибких трехжильных кабелей с резиновой изоляцией с экраном типа КГЭШ и их аналогов.
Применение:  внутри и вне помещений, под землёй, в условиях обводнения. Применяется для соединения кабеля ( в электроустановках подземной добычи открытых карьеров ) преднозначенного для присоединения угольных комбайнов, передвижных машин и механизмов при подземных горных работах.
Диапазон сечений жил, мм2: для кабеля с резиновой изоляцией диапазон 16/95 мм2, для кабеля

3СГХУ-6-16/95- соединительная муфта холодной усадки для гибкого трехжильного кабеля с резиновой изоляцией на 6 кВ сечением 16/95мм2.

Особенности монтажа: Муфты холодной усадки монтируются без специального инструмента, путем удаления спиралевидного пластикового корда. Монтаж не требует огня или нагрева. Изоляция делается с помощью резиновых-самослипающихся лент.
Преимущества

  • Простой и быстрый монтаж муфты
  • Гибкая муфта - легко наматывается на барабан
  • Устойчивость к химикатам
  • Технология холодной усадки обеспечивает равномерную толщину изоляции по всей длине трубки независимо от квалификации монтажника
  • Муфта обеспечивает равномерное радиальное давление в течение всего срока службы. Если кабель расширяется или сжимается при изменении температуры, вместе с ним расширяется и сжимается изоляционная трубка, сохраняя герметичное уплотнение.

Комплект  поставки: включает все необходимые материалы, кроме соединителей.

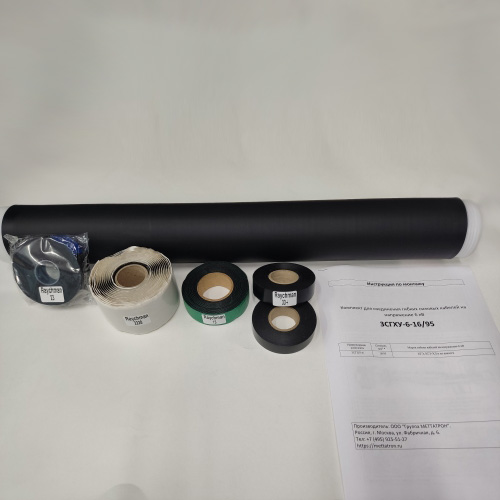

mufta hol usadki 6kv2



Тип установки

наружная / внутренняя

Количество жил кабеля

3 ( при любом количестве вспомогательных жил и жил заземления)

Диапазон напряжений

6 кВ

Диапазон сечений проводника

16-95

Длина муфты

600 мм

Тип кабеля

  • КГЭ, КГЭ-ХЛ, КГЭТ, КГЭН (ТУ16.К73.02-88)
  • КГпЭ, КГпЭ-ХЛ, КГпЭТ, КГпЭНШ (ТУ16.К73.064-2002)
  • КГЭТ, КГЭТН (ТУ16.К09-125-2002)
  • ЭВТ (ТУ16-505.934-76)
  • КГТЭШ-3,3, КГТЭШ-6,3 (ТУ16.К09-126-2004)
  • КШВЭБбШв, КШВЭПбШв (ТУ 16.К09-155-2005)



Комплектация на соединительную муфту 6кВ
3СГХУ  - 6 - 16/95

Наименование деталей и материалов

Размер (мм)

Длина (м)  /  Вес (кг)

Кол-во.

Наружный кожух EPDM

70/35

0,60

1 шт

Полупроводящая самовулканизирущаяся резиновая Raychman 13

08х30х5000

1 рулон

Самослипающаяся лента  EPDM Raychman 23

0,8х25х5000

1 рулон

Электроизоляционная резино-мастичная лента Raychman 2228

2х50х3000

1 рулон

Изоляционная лента  Raychman 33+ 25мм, класс Высший,черный

19х20м

20м

2 рулона
