Термоусаживаемые перчатки Raychman® TCT CB
+7 (495) 925-51-27

Термоусаживаемые перчатки Raychman® TCT CB

Основные характеристики
  • Горениесопротивление горению
  • Диапазон рабочих температурот -55 °С до +100 °С
  • Температура усадкиот +135 °С
  • Коэффициент усадки>2:1
  • Экологическая безопасностьRoHS
  • Стандарт качестваISO 9001:2000
  • Базовый цветчёрный

Термоусаживаемые перчатки TCT CB применяются для изоляции, уплотнения, герметизации, соединений кабеля, а так же для разводки кабельных окончаний, сращивания кабелей и для изготовления концевых кабельных муфт. В ассортименте термоусаживаемых перчаток TCT есть стандартные перчатки с клеевым слоем и без него, а так же специальные маслостойкие перчатки.

Перчатки предназначены как для применения внутри помещений, так и снаружи. В отличие от продуктов других производителей, в ассортименте перчаток под маркой TCT присутствуют перчатки с пятью «пальцами» для пятижильных кабелей. В ассортименте представлены перчатки трех видов: обычные перчатки, маслостойкие перчатки, перчатки с антитрекинговыми свойствами (красного цвета), полупроводниковые перчатки.

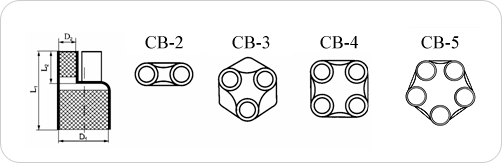

Термоусаживаемые перчатки Woer TCT CB схема

Технические характеристики
ХарактеристикаМетод тестированияРезультат
Плотность материала ASTM D2671 1.1-1.2 г/см3
Прочность на растяжение ASTM D2671 > 12 МПа
Удлинение до разрыва ASTM D2671 > 400%
Прочность на растяжение после нагрева ASTM D2671 (+136°C х 168 часов) > 10 МПа
Удлинение до разрыва после нагрева ASTM D2671 (+136°C х 168 часов) > 300%
Тепловой шок ASTM D2671 (+200°C х 4 часа) Не капает, не стекает
Электрическая прочность ASTM D2671 > 18 кВ/мм
Объёмное электрическое сопротивление ASTM D2671 > 1014 Ом·см
Водопоглощение ASTM D570 < 0,5%
Срок службы - Не менее 20 лет
Кол-во жилНаименованиеЮбкаПальцыОбщая длинаДлина пальца
до усадкипосле усадкидо усадкипосле усадки
2 TCT CB 2-23/10 23,3 10,3 10,9 4 135 52
TCT CB 2-36/17 36,3 16,9 19 6,5 145 55
TCT CB 2-47/19 46,6 19 23,5 8,5 148 60
TCT CB 2-63/37 63 23,6 33,4 10,7 147 60

3 TCT CB 3-23/15 23 15,3 10,8 4,5 140 45
TCT CB 3-46/19 46 19 22 8,5
TCT CB 3-60/28 60 28 25 9
TCT CB 3-70/39 70 39 30 14
TCT CB 3-90/50 90 50 40 16 200 70
TCT CB 3-105/53 105 53 42 19
TCT CB 3-125/63 125 63 58 25

4 TCT CB 4-38/17 38 16,5 11,4 4 127 40
TCT CB 4-49/24 49 23,5 15,5 7 127 40
TCT CB 4-68/30 68 30,6 22,8 8,2 180 60
TCT CB 4-80/43 80,2 43 28 11,3 213 70

5 TCT CB 5-39/18 39 17,5 11,5 4,8 160 55
TCT CB 5-56/29 56 28,5 15,8 8 165 55
TCT CB 5-75/36 75 35,5 22,5 7,6 170 50
TCT CB 5-90/47 90 46,5 28,6 10,6 180 55
Термоусаживаемая перчатка Woer TCT CB - разделка высоковольтного кабеля

Термоусаживаемая перчатка Raychman® TCT CB - разделка высоковольтного кабеля

ПроизводительRaychem / TycoDSG Canusa3MWOERRADPOLКВТ
Наименование 302K / 402W / 502K CCB HDBB WRSZT AK ТПИ

Список продукции

Кол-во жил

Юбка до усадки, мм

Юбка после усадки, мм

Пакльцы до усадки, мм

Пальцы после усадки, мм

Общая длина, мм

Длина пальца, мм

Наименование Кол-во жил Коэффициент усадки Температура усадки Экологическая безопасность Юбка до усадки, мм Юбка после усадки, мм Пакльцы до усадки, мм Пальцы после усадки, мм Общая длина, мм Длина пальца, мм Диапазон рабочих температур Горение Стандарт качества
TCT CB 2-23/10 2 2:1 от +135 °С RoHS 23,3 10,3 10,9 4 135 52 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 2-36/17 2 2:1 от +135 °С RoHS 36,3 16,9 19 6,5 145 55 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 2-47/19 2 2:1 от +135 °С RoHS 46,6 19 23,5 8,5 148 60 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 2-63/37 2 2:1 от +135 °С RoHS 63 23,6 33,4 10,7 147 60 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 3-23/15 3 2:1 от +135 °С RoHS 23 15,3 10,8 4,5 140 45 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 3-46/19 3 2:1 от +135 °С RoHS 46 19 22 8,5 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 3-60/28 3 2:1 от +135 °С RoHS 60 28 25 9 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 3-70/39 3 2:1 от +135 °С RoHS 70 39 30 14 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 3-90/50 3 2:1 от +135 °С RoHS 90 50 40 16 200 70 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 3-105/53 3 2:1 от +135 °С RoHS 105 53 42 19 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 3-125/63 3 2:1 от +135 °С RoHS 125 63 58 25 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 4-38/17 4 2:1 от +135 °С RoHS 38 16,5 11,4 4 127 40 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 4-49/24 4 2:1 от +135 °С RoHS 49 23,5 15,5 7 127 40 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 4-68/30 4 2:1 от +135 °С RoHS 68 30,6 22,8 8,2 180 60 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 4-80/43 4 2:1 от +135 °С RoHS 80,2 43 28 11,3 213 70 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 5-39/18 5 2:1 от +135 °С RoHS 39 17,5 11,5 4,8 160 55 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 5-56/29 5 2:1 от +135 °С RoHS 56 28,5 15,8 8 165 55 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 5-75/36 5 2:1 от +135 °С RoHS 75 35,5 22,5 7,6 170 50 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
TCT CB 5-90/47 5 2:1 от +135 °С RoHS 90 46,5 28,6 10,6 180 55 от -55 °С до +100 °С сопротивление горению ISO 9001:2000
