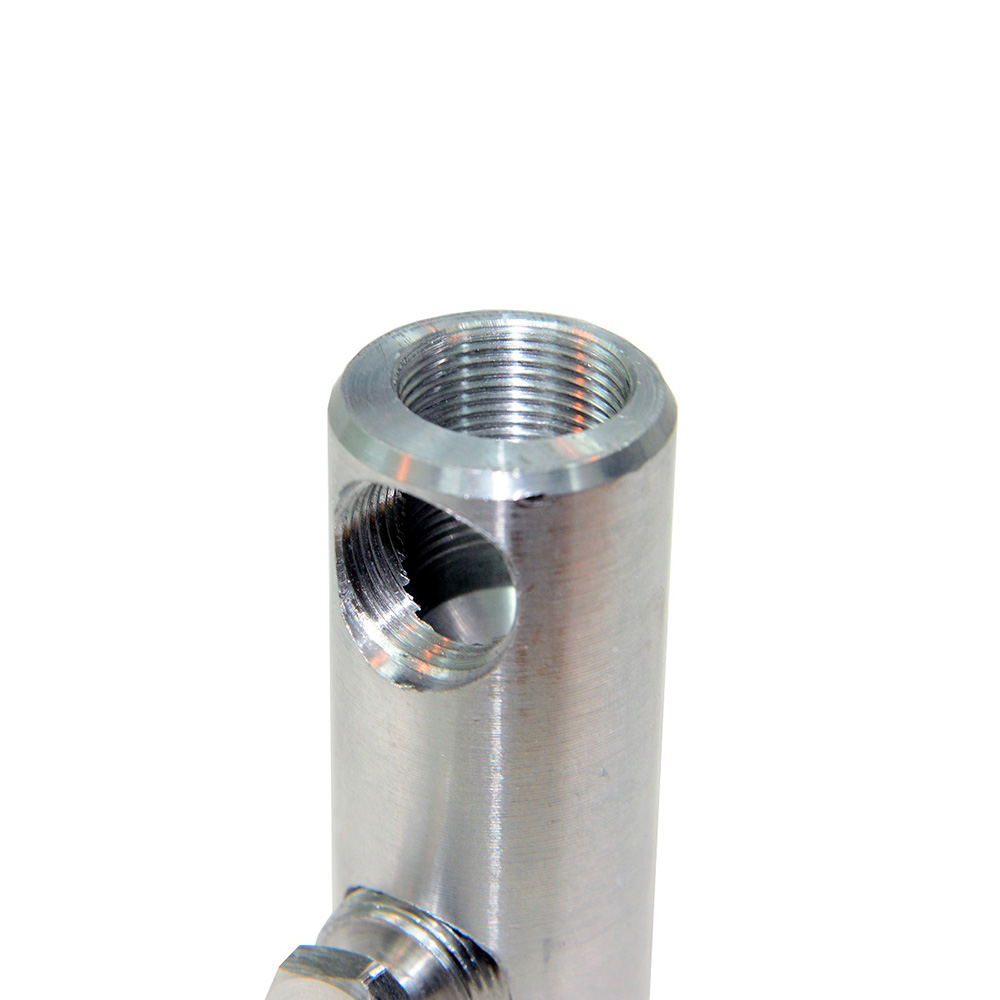

Соединители (гильзы) со срывными болтами СБ

Основные характеристики

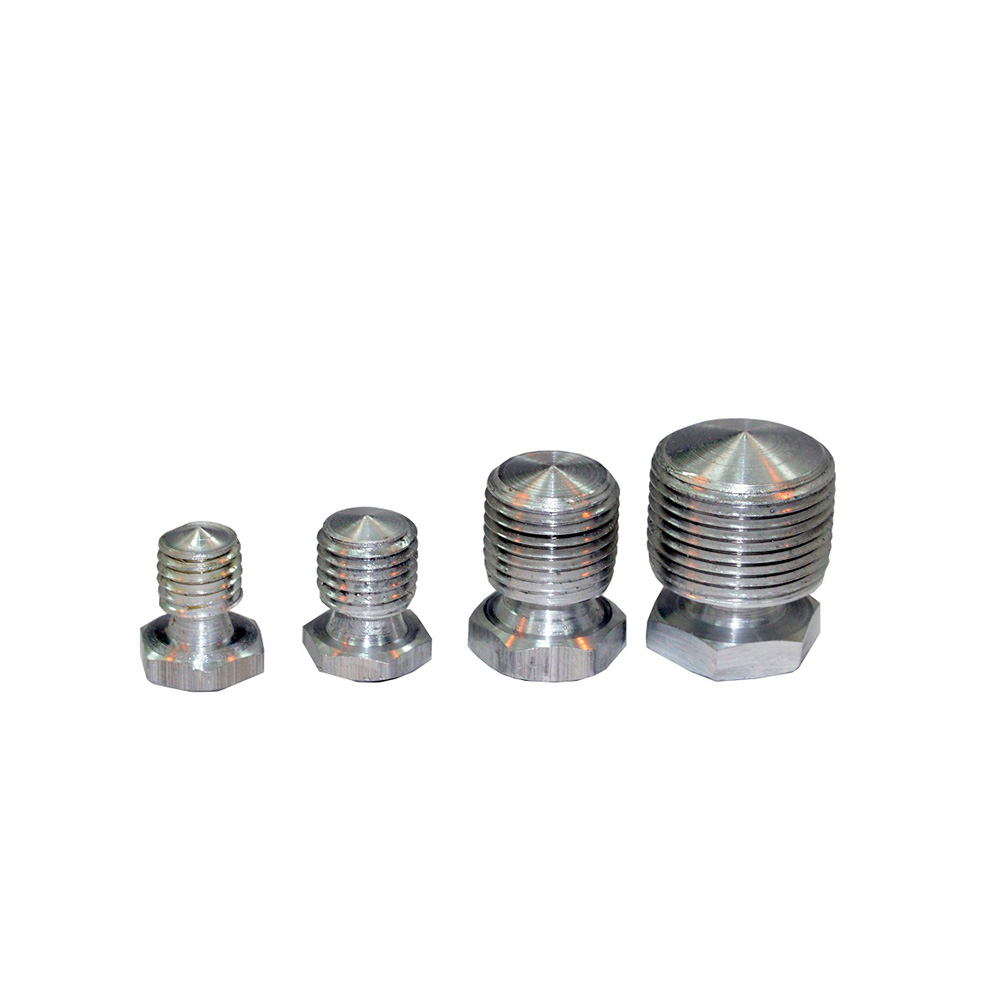

Соединители (гильзы) болтовые предназначены для соединения токопроводящих жил сечением от 16 до 240 мм.кв. на напряжение до 1 кВ. Крепление соединителя на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности.

Соединители (гильзы) с круглой полостью типа ГД Соединители (гильзы) с круглой полостью типа ГД Соединители (гильзы) с круглой полостью типа ГД
Соединители (гильзы) с круглой полостью типа ГД Соединители (гильзы) с круглой полостью типа ГД Соединители (гильзы) с круглой полостью типа ГД

Соединители одного типоразмера можно использовать на несколько сечений жил кабеля.

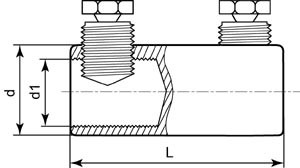

Схема

Соединители (гильзы) со срывными болтами СБ схема

Обозначение соединителяСечение кабеля,
мм 2
Число затяжных болтовВнутренний диаметр (d1), ммВнешний диаметр (d), ммДлина (L), ммВес, кг

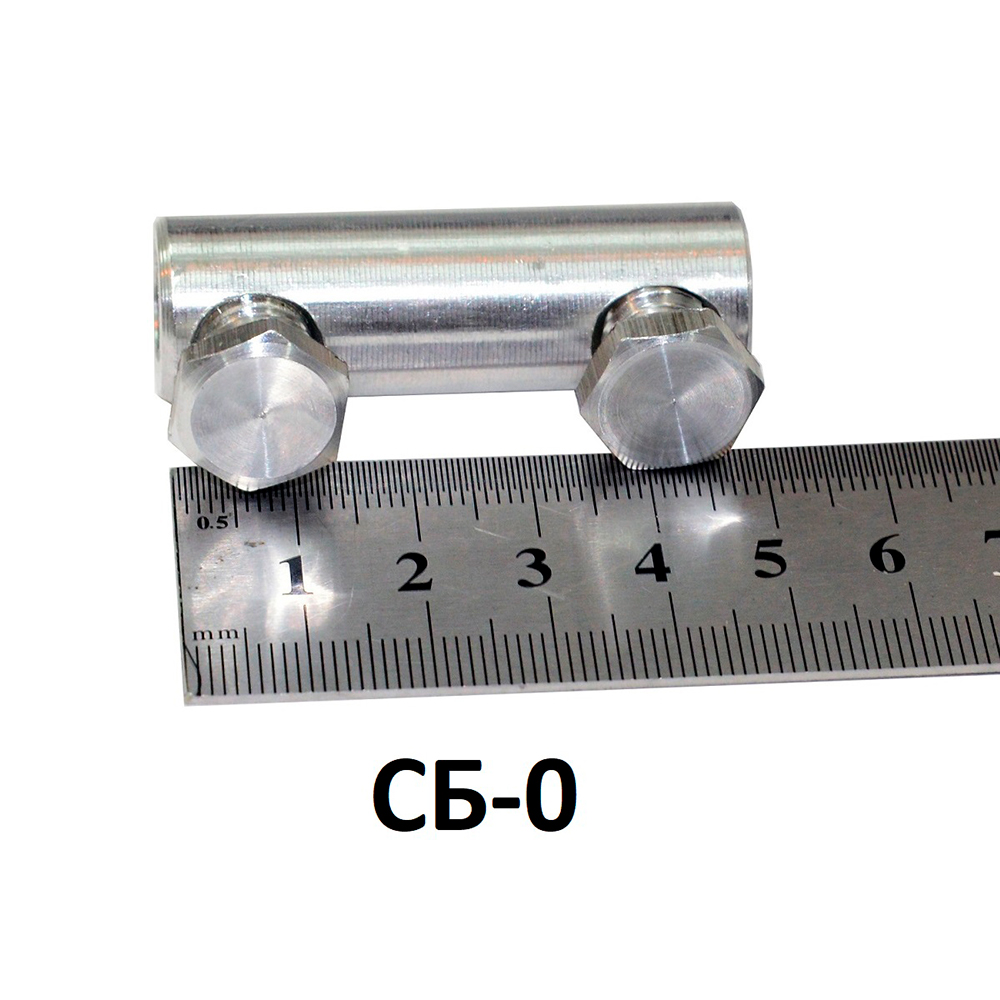

СБ - 0 16-25 2 9 15 50 0,032

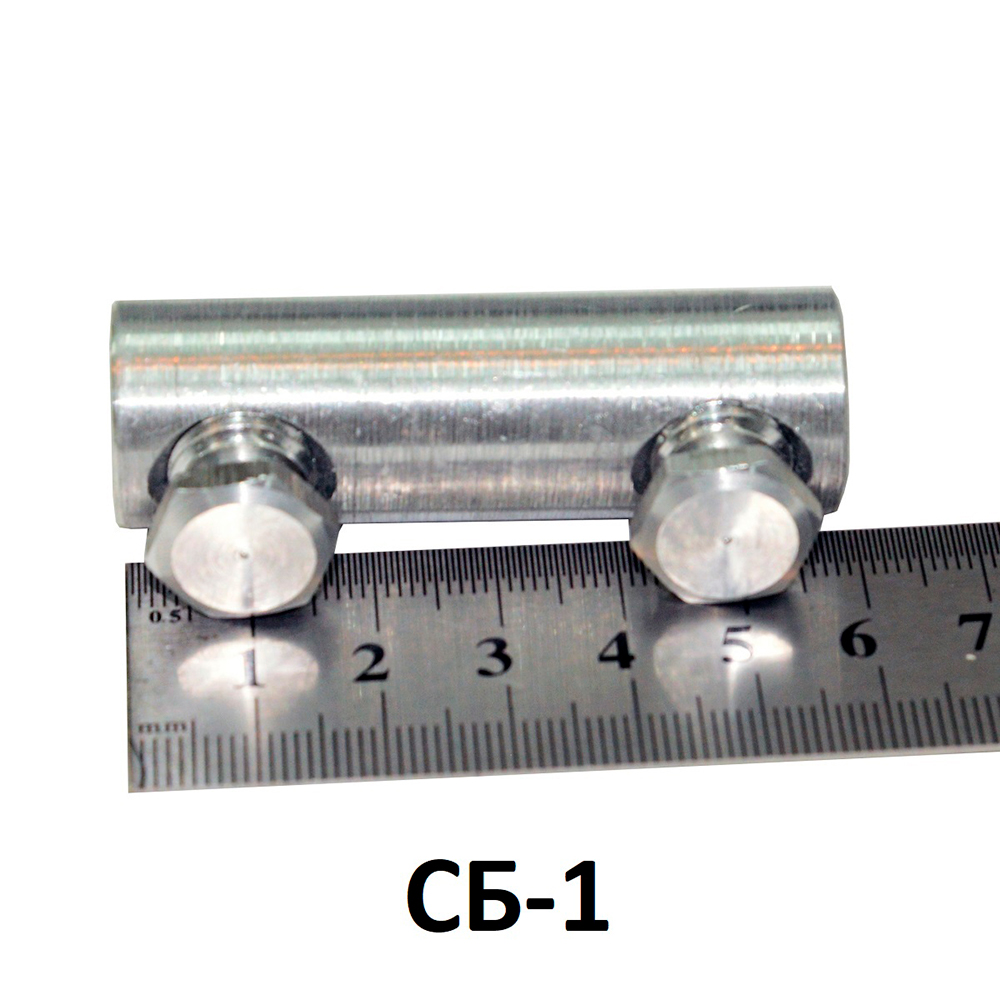

СБ - 1 35-50 2 11 21 60 0,062

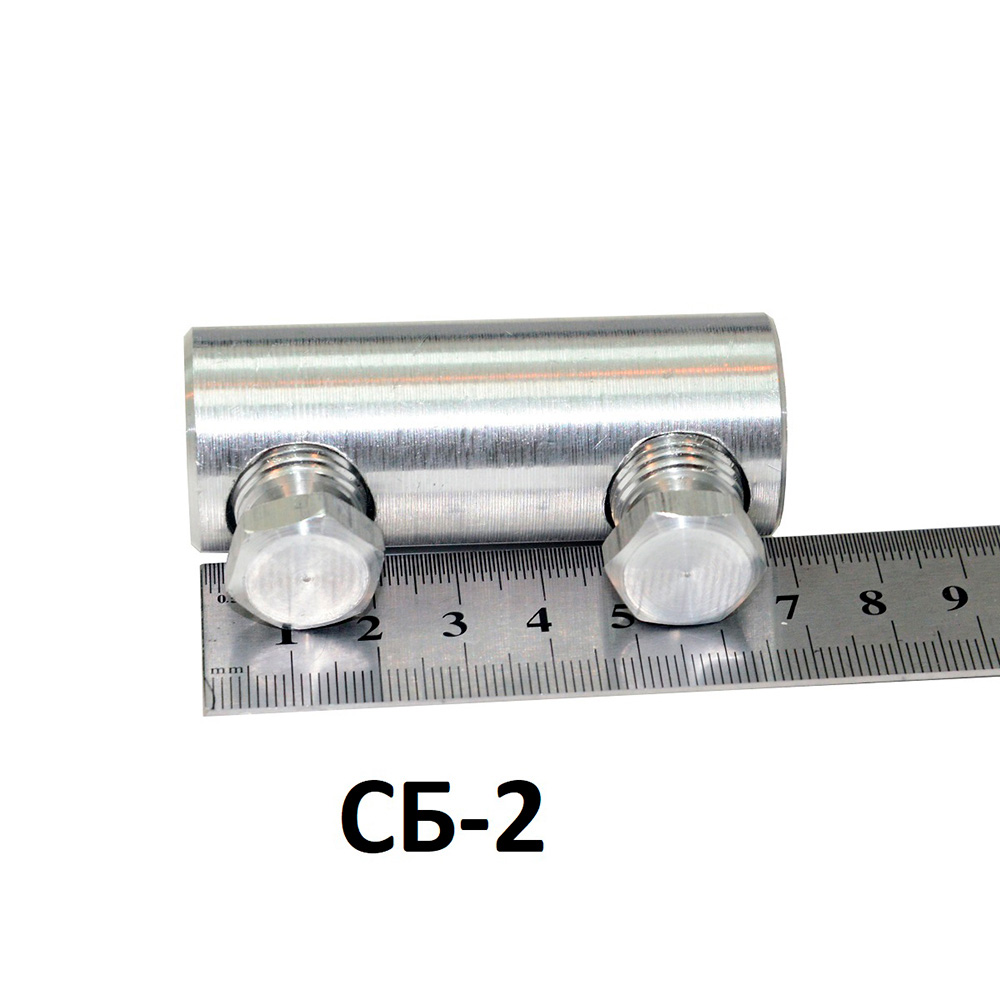

СБ - 2 70-95-120 2 17 27 70 0,134

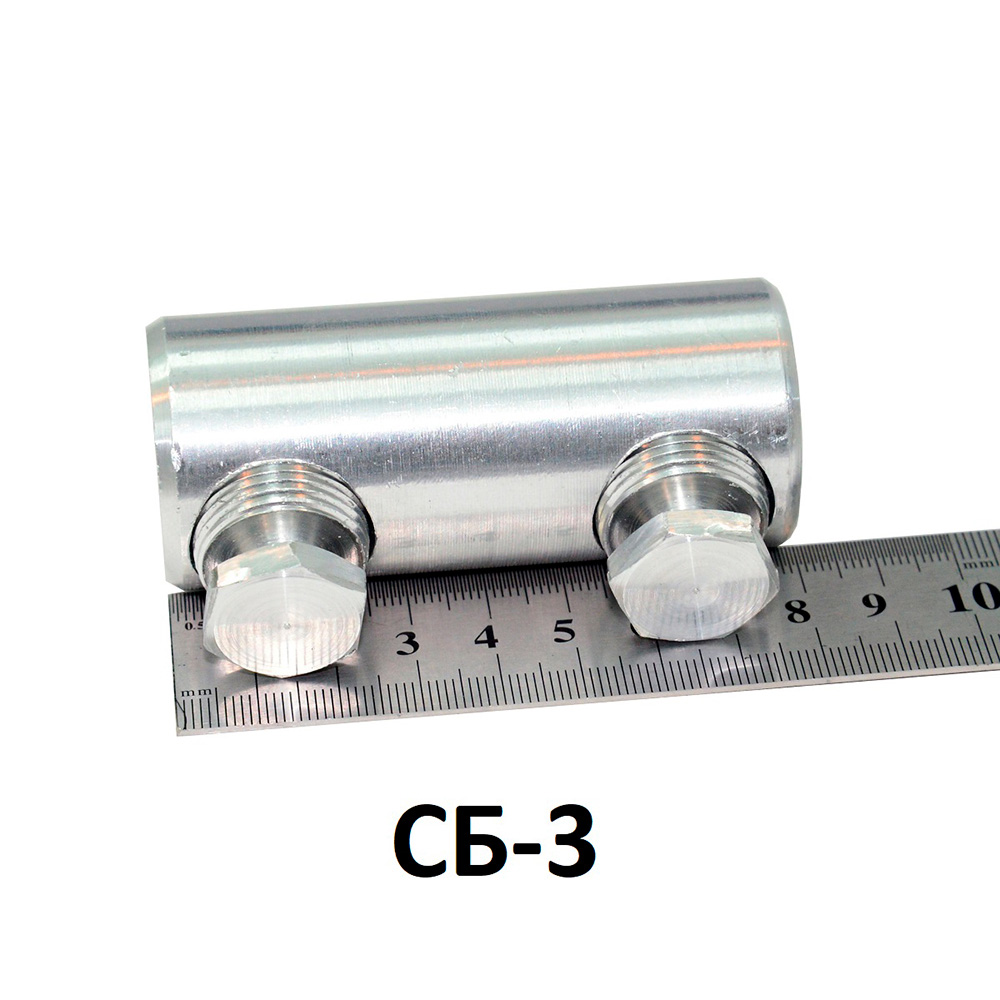

СБ - 3 150-185-240 2 23 35 80 0,254

* поставляются по специальному заказу

Список продукции

Сечение кабеля, мм 2

Внутренний диаметр (d1), мм

Внешний диаметр (d), мм

Длина (L), мм

Вес, кг

Наименование Сечение кабеля, мм 2 Число затяжных болтов Внутренний диаметр (d1), мм Внешний диаметр (d), мм Длина (L), мм Вес, кг
СБ - 0 16-25 2 9 15 50 0,032
СБ - 1 35-50 2 11 21 60 0,062
СБ - 2 70-120 2 17 27 70 0,134
СБ - 3 150-240 2 23 35 80 0,254
