Термоусаживаемая гильза Raychman® DYBT (под обжим)

Основные характеристики

Термоусаживаемая соединительная гильза из полиэтилена с адгезивным слоем (под обжим). Состоит из термоусаживаемой трубки, изготовленной из полиэтилена высокой плотности (HDPE) с нанесенным на внутреннюю поверхность термоплавким клеем из полиамида (PA, Nylon).

Предназначены для быстрого соединения проводников между собой при монтаже или восстановительных работах в автомобильной промышленности, судостроении, тяжелом машиностроении, электротехнике и т.д. Расчетное эксплуатационное напряжение - до 1 кВ.

Внешняя основа из полиэтилена высокой плотности обеспечивает надежную защиту от истирания и внешних воздействий. Термоплавкий клей обеспечивает хорошую водостойкость изделия.

Технические характеристики
ХарактеристикиМетод тестированияЗначение
ЭлектрическиеЭлектрическая прочность ASTM D2671 >20 кВ/мм
Рабочее напряжение RT-1404 600 В
Потери напряжения в соединительном узле RT-1404 Менее 2,0 мВ
Объемное электрическое сопротивление ASTM D2671 >1014 Ом/см
ФизическиеПрочность на растяжение ASTM D2671 Не менее 30 МПа
Удлинение до разрыва ASTM D2671 Более 400 %
Прочность на растяжение после старения ASTM D2671 Не менее 30 МПа
Удлинение до разрыва после старения ASTM D2671 Более 300 %
Плотность ASTM D792 1,01 г/см3
Тепловой удар +200 °С в течение 4-х часов Внешняя оболочка не повредилась и не потекла
Гибкость при низких температурах -55 °С в течение 4-х часов Не трескается
ХимическиеКоррозия ASTM D2671 Тест пройден
Водопоглощение ASTM D570 0,5
Температура усадки - От +150 °С до +200 °С
Рабочая температура - От -55 °С до +125 °С
Аналогичные продукты - Raychem D-106-0001, D-106-0002, D-106-0003

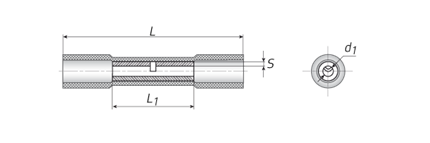

Спецификация
НаименованиеЦветДиаметр, ммРазмер провода
AWGСечение, мм2
Raychman DYBT-1 Красный 4,3 22-18 0,5-1,0
Raychman DYBT-2 Голубой 5,2 16-14 1,5-2,5
Raychman DYBT-3 Желтый 6,4 12-10 4-6
Аналоги
ПроизводительRaychem / TycoКВТ
Наименование D-106-0001, D-106-0002, D-106-0003 ГСИ-Т


Для монтажа Вам потребуется специальный обжимной инструмент, нагреватель (электрический или газовый для усадки внешней оболочки), инструмент для зачистки проводов.

Список продукции

Цвет

Диаметр, мм

Размер провода AWG

Сечение провода, мм2

Наименование Рабочая температура Электрическая прочность (не менее) Температура усадки Цвет Диаметр, мм Размер провода AWG Сечение провода, мм2 Рабочее напряжение
Raychman DYBT-1 От -55 °С до +125 °С 20 кВ/мм От +150 °С до +200 °С Красный 4,3 22-18 0,5-1,0 600 В
Raychman DYBT-2 От -55 °С до +125 °С 20 кВ/мм От +150 °С до +200 °С Голубой 5,2 16-14 1,5-2,5 600 В
Raychman DYBT-3 От -55 °С до +125 °С 20 кВ/мм От +150 °С до +200 °С Желтый 6,4 43750 43620 600 В
