Термоусаживаемая гильза КДЗС (защита ВОЛС)

Термоусаживаемая гильза КДЗС (защита ВОЛС)

Техническое описание PDF

Отправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Основные характеристики

Материал: Полиолефин

Коэффициентом усадки: 2:1

Типоразмер: 60, 40 и 45 мм

Гильзы КДЗС (расшифровывается как Комплект Деталей Защиты сварного Стыка) предназначены для защиты места сварки на стыке двух концов волоконно-оптического кабеля.

В отличие от обычных проводов, волоконно-оптические кабели и волокна имеют очень ограниченный радиус изгиба, а так же невысокую механическую прочность, поэтому требуют надёжной защиты от загрязнений, попадания влаги и механических повреждений оптического волокна в месте сварки. Для этого и предназначена гильза КДЗС. Гильза КДЗС напоминает по своей конструкции термоусаживаемую соединительную муфту и состоит из трёх компонентов: внешней прозрачной термоусаживаемой оболочки из полиолефина, внутренней трубки из клея расплава на основе сэвилена и металлического прутка, выполняющего роль армирующего элемента.

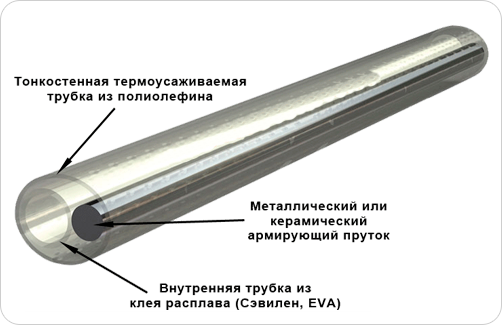

Схема термоусаживаемой гильзы КДЗС (защита ВОЛС)

Внешний слой - это ни что иное, как прозрачная термоусаживаемая трубка с коэффициентом усадки 2:1. Она служит внешней защитной оболочкой всей конструкции.

Внутренняя трубка из клея расплава, фиксирует гильзу на оптоволокне, заполняет пустоты и обеспечивает равномерную герметизацию гильзы по всей длине. Термоклеевую трубку производят из полимера этиленвинилацетата (EVA, Сэвилен). Иногда трубку из термоклея тоже называют термоусадочной, но это не так. При нагреве трубка из клея расплава даже немного расширяется, двигаясь навстречу сжимающейся внешней термоусаживаемой оболочке и выдавливая излишки воздуха.

Стальной пруток в этой конструкции выполняет роль силового каркаса, который не позволяет гильзе и оптоволокну сгибаться в точке сварки, принимая на себя механическую нагрузку. После монтажа гильзы КДЗС на оптическое волокно, она помещается в специальное гнездо на монтажной коробке и благодаря стальному прутку сохраняет свою форму.

Существует несколько типоразмеров и модификаций гильз КДЗС, самыми популярными из которых являются гильзы КДЗС длиной 60, 40 и 45 мм., хотя встречаются и минигильзы длиной 30, 25, 18, 15 и даже 10 мм! Наиболее распространены в России гильзы КДЗС длиной 60 мм.

Технические характеристики
СвойстваМетод тестированияРезультат
Прочность на разрыв ASTM D2671 18 мПа
Удлинение до разрыва ASTM D2671 700%
Плотность ISOR1183D 0.94 г/см3
Рабочая температура - от -45 °С до +100 °С
Минимальная температура усадки - +80 °С
Минимальная температура плавления клея - +120 °С
Электрическая прочность IEC243 25 кВ/мм
Объёмное электрическое сопротивление ASTM D257 >1014 Ом·см
Изменение длины в процессе усадки ASTM D2671 +/-  5%
Спецификация
ТипВнешний Ø
после усадки
ДлинаВнутренний Ø
клеевой трубки
Длина
прутка
Толщина
прутка
Упаковка
КДЗС-60 3,0 +/- 0,1 мм 60 мм 1,5 мм 55 мм 1,5 мм 100 шт
КДЗС-45 3,0 +/- 0,1 мм 45 мм 1,5 мм 41 мм 1.5 мм, 1.2 мм, 1.0 мм 100 шт
КДЗС-40 3,0 +/- 0,1 мм 40 мм 1,5 мм 36 мм 1.5 мм, 1.2 мм, 1.0 мм 100 шт
