Наборы клеммников уличного освещения
Техническое описание PDFОтправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Основные характеристики
-
модель: ККК-130-4, ККК-130У-4, ККК 130-5, ККК 130У-5, ККК 160-4, ККК 160У-4, ККК 160-5, ККК 160У-5
-
Сечение жил: AL 10-35 мм², Cu 1.5-25 мм²
- Материал
- Контактная часть (корпус клеммника) - алюминиевый сплав
- Контактная часть (прижимные болты) – анодированная сталь
- Изолирующий корпус - поликарбонат
- Рабочее напряжение: до 1 кВ
- Рабочий диапазон температур: -60°C + 55°С
 |
 |
 |
 |
Набор предназначен для соединения и разветвления проводников с кабелями внутри стоек или щитов в опорах и мачтах уличного освещения
Набор предназначен для соединения и разветвления алюминиевых и медных проводников с кабелями внутри стоек или щитов в опорах и мачтах уличного освещения, а также при монтаже самонесущих изолированных проводов СИП. Имеет сечение жил: AL 10-35 мм² и Cu 1.5-25 мм². Исготовлен из: контактная часть (корпус клеммника) - алюминиевый сплав, контактная часть (прижимные болты) – анодированная сталь, изолирующий корпус - поликарбонат. Рабочее напряжение до 1 кВ.
Корпус клеммников, входящих в состав наборов является неразборным, что гарантирует изоляцию контактного соединения. Прозрачный корпус обеспечивает визуальный контроль как в процессе монтажа, так и в ходе всего времени эксплуатации комплектов. Наличие на контактной части клеммников специальной антикоррозийной пасты обеспечивает гарантированный контакт как на алюминиевых, так и на медных жилах кабеля. Крепеж жил кабеля осуществляется прижимным способом посредством винтов с внутренним шестигранником. Момент затяжки контактной части составляет 10 Hм. Клеммники, входящие в состав наборов соответствуют требованиям ГОСТ IEC 60947-7-1-2016.
- Гарантийный срок хранения 10 лет
- Гарантийный срок эксплуатации 3 года
- Срок службы 30 лет
Длина снятия изоляции: 14-18 мм походит инструмент для монтажа: имбусовый ключ 5 мм

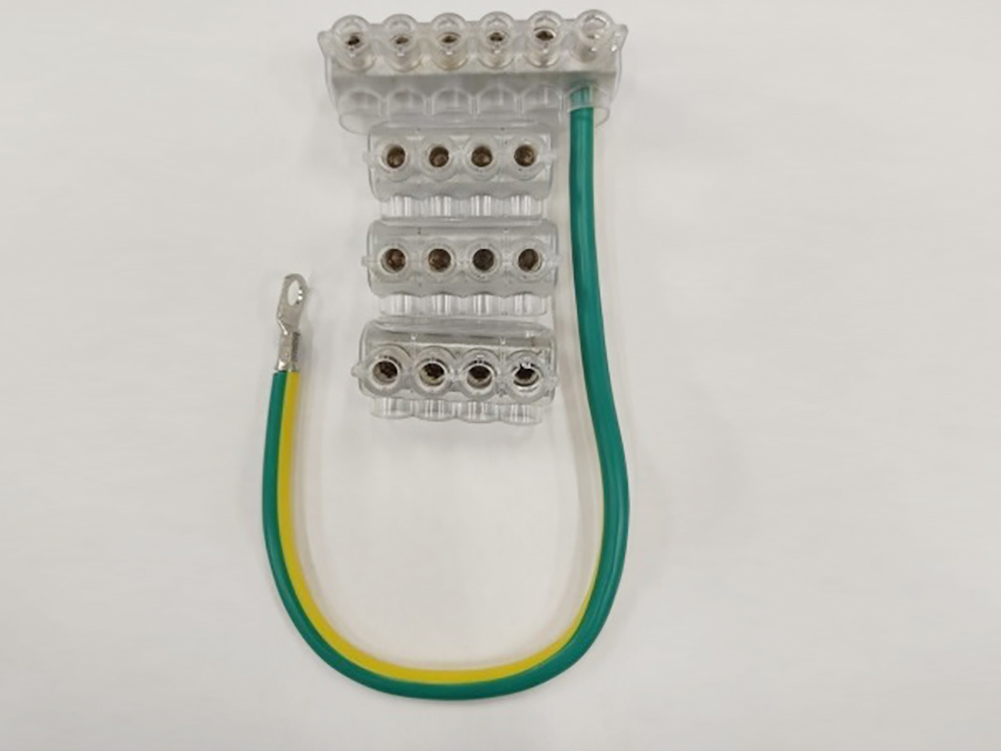

Состав набора
- клеммник 4-х контактный КК130-4 (AL 10-35/Cu 1.5-25) – 3 шт.
- клеммник 6-и контактный КК130-6 (AL 10-35/Cu 1.5-25) – 1 шт.
- провод заземления 16 мм² длиной 350 мм с наконечником – 1 шт.
| Наименование | Количество,шт | Наименование | Количество,шт |

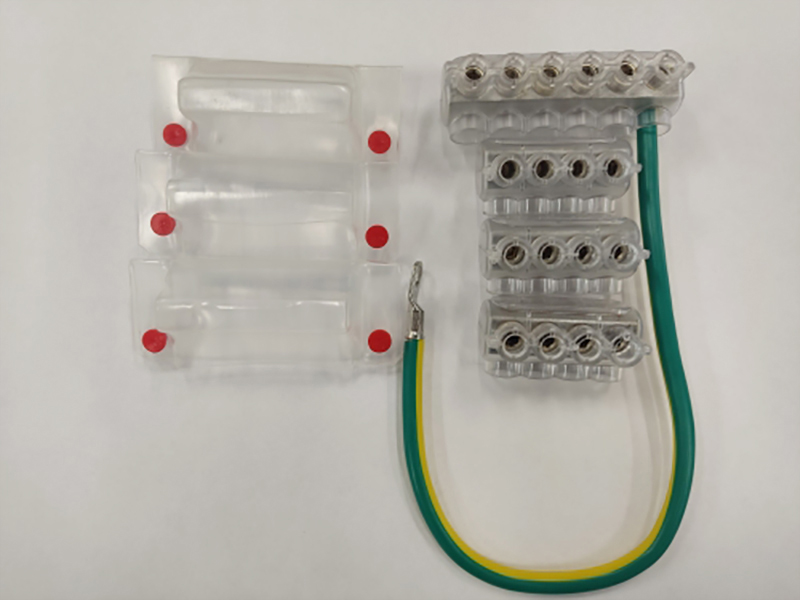

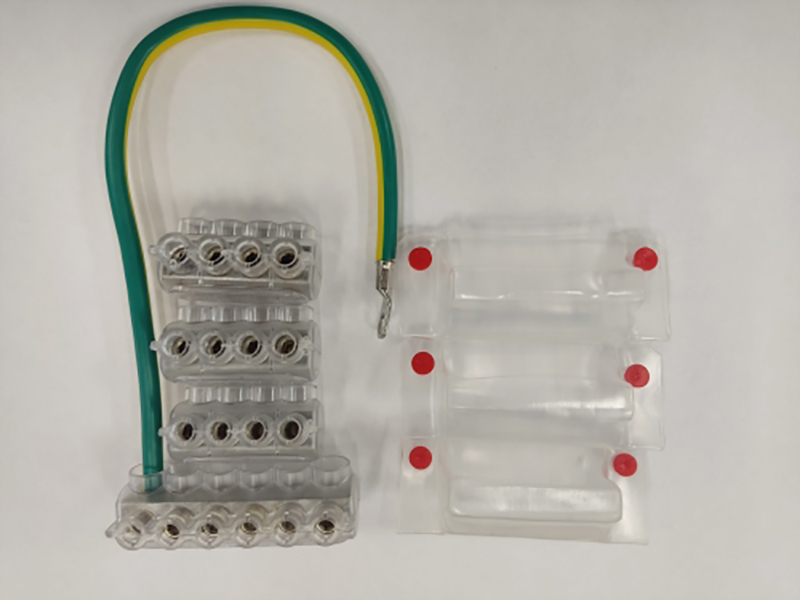

| Комплектация ККК130-4 | Комплектация ККК130У-4 | ||
| Клеммная колодка 4-х контактная КК130-4 (AL 10-35/Cu 1.5-25) | 3 | Клеммная колодка 4-х контактный КК130-4 (AL 10-35/Cu 1.5-25) | 3 |
| Клеммная колодка 6-и контактная КК130-6 (AL 10-35/Cu 1.5-25) | 1 | Клемная колодка 6-и контактный КК130-6 (AL 10-35/Cu 1.5-25) | 1 |
| Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ | 1 | Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ | 1 |
| Кожух КК | 3 | ||

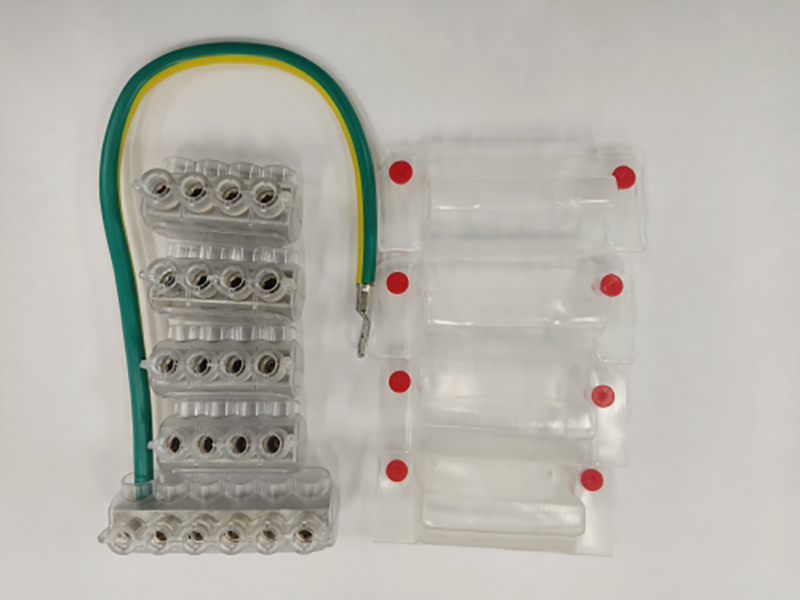

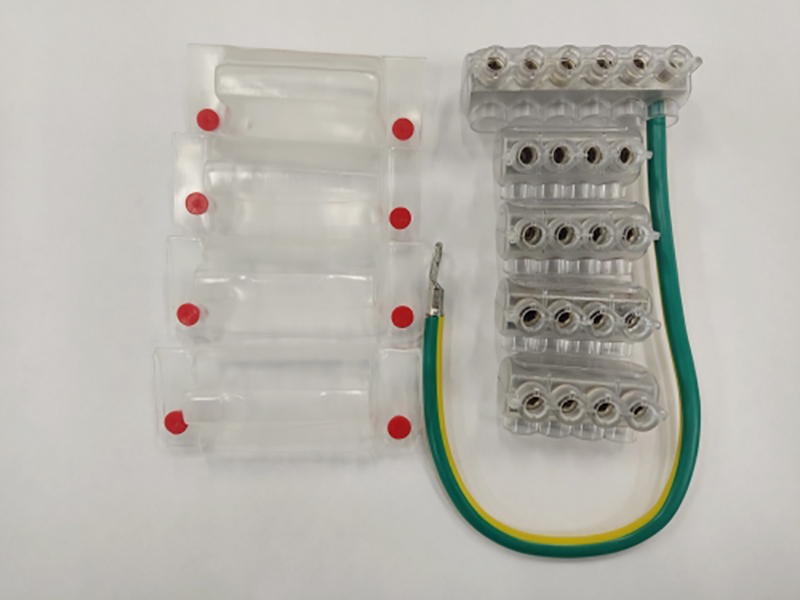

| Комплектация ККК130-5 | Комплектация ККК130У-5 | ||
| Клеммная колодка 4-х контактная КК130-4 (AL 10-35/Cu 1.5-25) | 4 | Клеммная колодка 4-х контактный КК130-4 (AL 10-35/Cu 1.5-25) | 4 |
| Клеммная колодка 6-и контактная КК130-6 (AL 10-35/Cu 1.5-25) | 1 | Клемная колодка 6-и контактный КК130-6 (AL 10-35/Cu 1.5-25) | 1 |
| Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ | 1 | Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ | 1 |
| Кожух КК | 4 | ||
| Комплектация ККК160-4 | Комплектация ККК160У-4 | ||

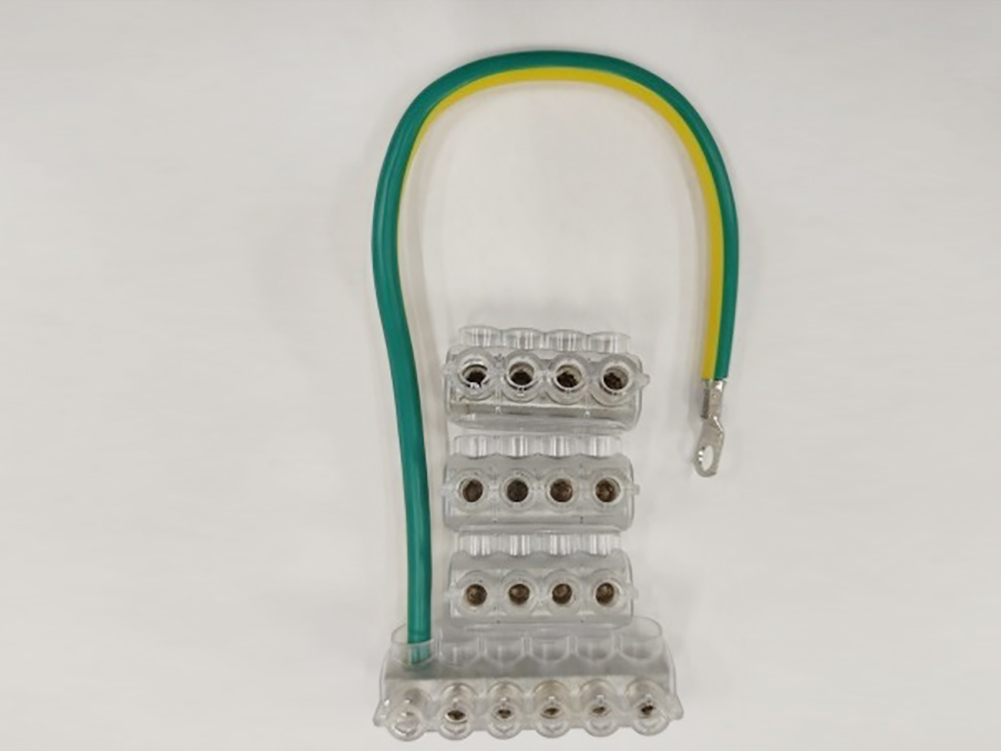

| Клеммная колодка 4-х контактная КК160-4 (AL 10-50/Cu 2.5-35) | 3 | Клеммная колодка 4-х контактная КК160-4 (AL 10-50/Cu 2.5-35) | 3 |
| Клеммная колодка 6-и контактная КК160-6 (AL 10-50/Cu 2.5-35) | 1 | Клеммная колодка 6-и контактная КК160-6 (AL 10-50/Cu 2.5-35) | 1 |
| Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ | 1 | Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ | 1 |
| Кожух КК | 3 | ||
| Комплектация ККК160-5 | Комплектация ККК160У-5 | ||

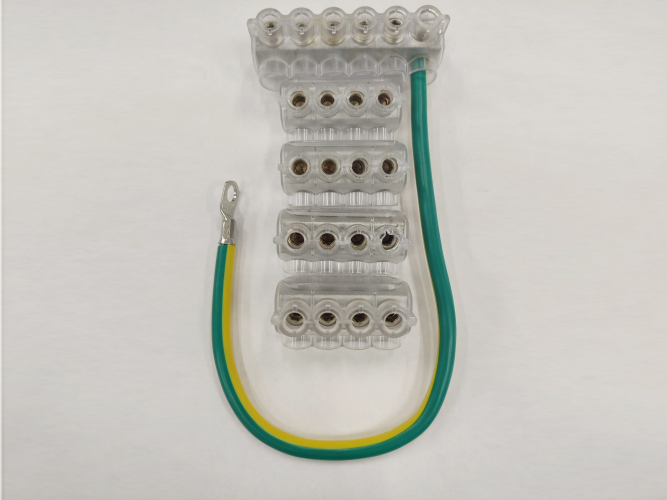

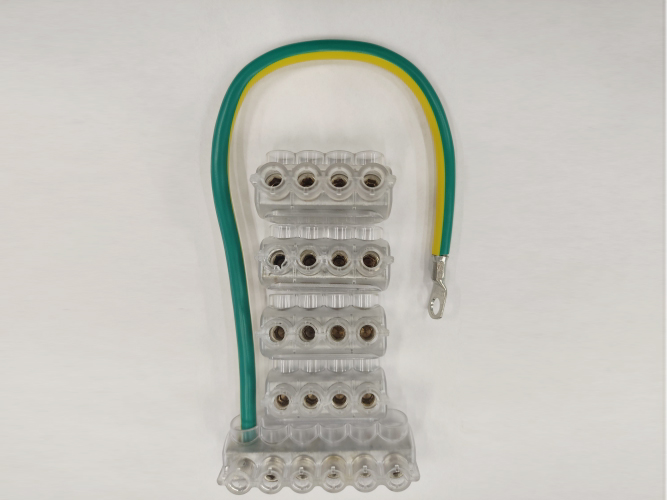

| Клеммная колодка 4-х контактная КК160-4 (AL 10-50/Cu 2.5-35) | 4 | Клеммная колодка 4-х контактная КК160-4 (AL 10-50/Cu 2.5-35) | 4 |
| Клеммная колодка 6-и контактная КК160-6 (AL 10-50/Cu 2.5-35) | 1 | Клеммная колодка 6-и контактная КК160-6 (AL 10-50/Cu 2.5-35) | 1 |
| Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ | 1 | Провод заземления 16 мм² длиной 350 мм с наконечником ТМЛ | 1 |
| Кожух КК | 4 | ||
| ККК-комплет клемных колодок |
| 130,160-максимально допустимый ток |
| У-в комплекте с кожухами |
| 4,5- количество жил кабеля и колодок в комплекте |
| 130А - сечение жил кабеля AL 10-35/Cu 1.5-25 |
| 160А - сечение жил кабеля AL 10-50/Cu 2.5-35 |
| AL-алюминиевых жил кабеля |
| CU- сечение медных жил кабеля |
| Диаметр провода | AL | Cu | Напряжение | Момент затяжки | Диапазон температур | ГОСТ | Сила тока | |
| КК130-4 | 1,7-9,0 | 10-35 мм² | 1.5-25 мм² | 1кВ | 10Нм | -60 °С + 55 °С | ГОСТ 30011.7.1 (IEC 60947-7-1) | 130А |
| КК130-6 | 1,7-9,0 | 10-35 мм² | 1.5-25 мм² | 1кВ | 10Нм | -60 °С + 55 °С | ГОСТ 30011.7.1 (IEC 60947-7-1) | 130А |
| КК160-4 | 2,0-10,2 | 10-50 мм² | 2.5-35 мм² | 1кВ | 10Нм | -60 °С + 55 °С | ГОСТ 30011.7.1 (IEC 60947-7-1) | 160А |
| КК160-6 | 2,0-10,2 | 10-50 мм² | 2.5-35 мм² | 1кВ | 10Нм | -60 °С + 55 °С | ГОСТ 30011.7.1 (IEC 60947-7-1) | 160А |
