Термоусаживаемые жильные («дождевые») изоляторы для кабельных муфт ТДИ Raychman®
Техническое описание PDFОтправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Основные характеристики
Диапазон эксплуатационных температур — от -55°С до +105°СТемпература полной усадки — от +115°С до +125°С
Коэффициент усадки — от 2:1 до 2,5:1
Базовый цвет — кирпично красный (возможно изготовление жильных изоляторов другого цвета)
Размерный ряд изделий до усадки — от 30,0 мм до 75,0 мм (жилы кабелей сечением от 25 до 400 мм²)
Рабочее напряжение — от 5 кВ до 35 кВ
Термоусаживаемые жильные изоляторы - фасонные термоусаживаемые изделия сложной конусообразной формы из радиационно-сшитого трекингостойкого полиолефина с внутренним термоплавким клеевым слоем на основе этиленвинилацетата (EVA) являются важным конструктивным элементом концевых муфт наружной установки напряжением от 1 до 35 кВ.
Назначение: Термоусаживаемые («дождевые») жильные изоляторы (сокращённо ТДИ) предназначены для искусственного увеличения длины пути токов утечки, возникающих на поверхности жильной изоляции электрических муфт наружной установки под действием внешних природных факторов в сочетании с сильным электрическим полем, и создания сухих зон на жилах концевых кабельных муфт наружной установки, работающих под напряжением от 1 до 35 кВ. Жильные изоляторы работают одновременно как механические и электрические барьеры, разделяя сплошную водяную пленку, формируемую дождём, туманом, росой и т. д. на изолированные друг от друга участки, ликвидируя саму причину возникновения поверхностного пробоя и короткого замыкания. Они предотвращают образование непрерывной пленки воды, грязи, наледи на теле муфты, блокируют появление токопроводящих углеродных дорожек (треков) под воздействием электрической дуги и солнечной радиации и полностью исключают попадание атмосферных осадков в корень разделки кабеля за счет внутреннего клеевого подслоя. В процессе термической усадки изолятора ТДИ он сжимается, термоплавкий клей расплавляется и надёжно фиксирует изолятор на поверхности жилы. Производится два типа жильных изоляторов: одножильный (одиночный), наиболее распространённый тип, который надевается на отдельную жилу муфты и трехжильный (моноблок) — усаживается на три жилы одновременно, дополнительно фиксируя их взаимное расположение (расхождение) друг относительно друга. Материал изоляторов обладает стойкостью к морозу, ультрафиолету, природным загрязнениям и внешним воздействиям окружающей среды.
Условия хранения: в чистых крытых, сухих помещениях в упаковке поставщика, в полиэтиленовых пакетах или в картонных коробках, при относительной влажность воздуха до 70%, при температуре от -10°С до +40°С, на расстоянии не менее 1 метра до любых источников нагрева (без превышения макс. температуры хранения). Избегать резких перепадов температур, воздействия прямых солнечных лучей. Условия хранения должны исключать механические повреждения и воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т. д. Термоусаживаемые изделия с термоплавким клеевым слоем требуют хранения в плотных пакетах или коробках для избежания загрязнения клеевого слоя пылью и грязевыми включениями различного происхождения.
Гарантийный срок хранения: 2 года с даты отгрузки при соблюдении условий транспортировки и хранения. Допустимо продление срока хранения.
Гарантийный срок эксплуатации: 5 лет с даты монтажа, но не более 6 лет с даты отгрузки при соблюдении условий монтажа и эксплуатации.
Расчётный срок службы: 10 лет и более. Реальный срок службы определяется фактическими условиями эксплуатации.
Упаковка: Термоусаживаемые жильные изоляторы поставляются в картонных коробках и могут быть упакованы в полиэтиленовые пакеты.
Сертификация: Не подлежит обязательной сертификации на территории Таможенного Союза.
| Параметр | Метод испытания | Результат |
| Предел прочности на разрыв, МПа | ASTM D2671 | ≥ 12 |
| Относительное удлинение до разрыва, % | ASTM D2671 | ≥ 300 |
| Тест на высокотемпературный шок | ASTM D2671 (+200°C х 4 часа) | Тест пройден |
| Тест на низкотемпературный шок | ASTM D2671 (-40°C х 4 часа) | Тест пройден |
| Электрическая прочность, кВ/мм | ASTM D2671 | ≥ 20 |
| Водопоглощение | ASTM D570 (+23°C х 336 часов) | ≤ 0,01% |

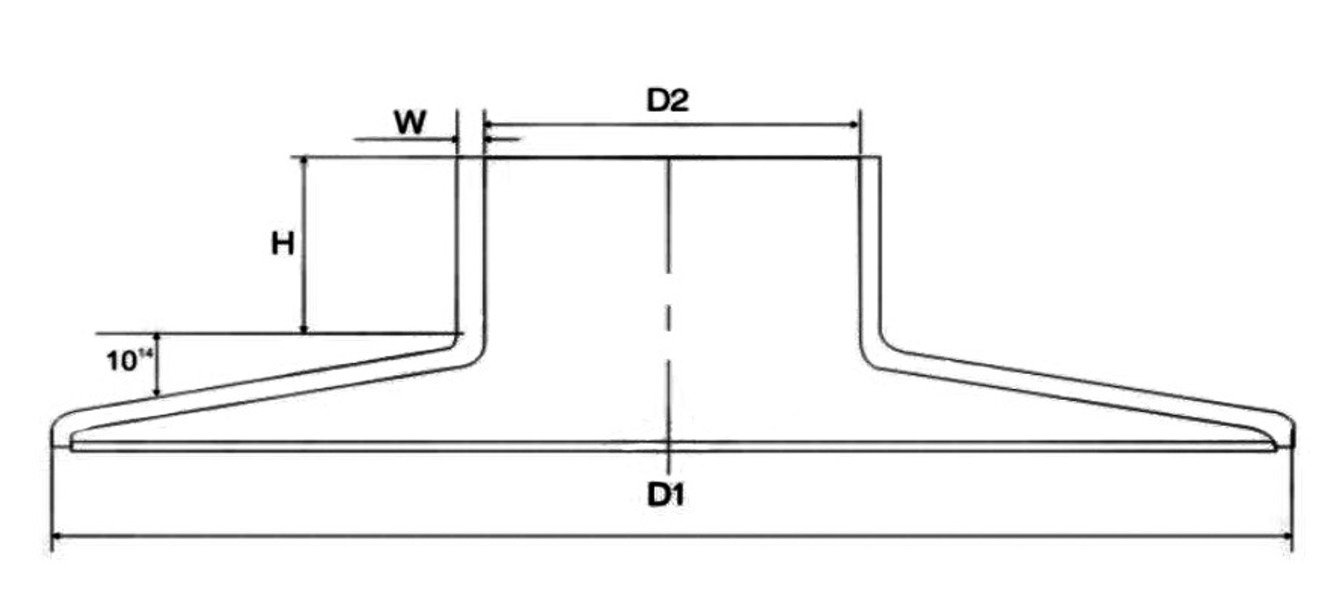

| Размерный ряд | Количество жил | Предполагаемое сечение жилы кабеля, кв. мм.* | Внутренний диаметр изолятора, мм (D2) | Толщина стенки после усадки, мм (W) | Диаметр юбки, мм (D1) | Высота цилиндрической части, мм (H) | |
| До усадки не менее | После усадки не более | ||||||
| ТДИ 1-30/15 | 1 | 25-50 | 30,0 +/- 1,0 | 15,0 +/- 1,0 | 3,0 +/- 0,4 | 95,0 +/- 1,0 | 31,0 +/- 1,0 |
| ТДИ 1-35/15 | 1 | 70-120 | 35,0 +/- 1,0 | 15,0 +/- 1,0 | 3,0 +/- 0,4 | 95,0 +/- 1,0 | 31,0 +/- 1,0 |
| ТДИ 1-45/20 | 1 | 150-240 | 45,0 +/- 1,0 | 20,0 +/- 1,0 | 3,8 +/- 0,4 | 120,0 +/- 1,0 | 41,0 +/- 1,0 |
| ТДИ 1-50/20 | 1 | 25-50 | 50,0 +/- 1,0 | 20,0 +/- 1,0 | 3,8 +/- 0,4 | 120,0 +/- 1,0 | 41,0 +/- 1,0 |
| ТДИ 1-60/27 | 1 | 70-120 | 60,0 +/- 1,0 | 27,0 +/- 1,0 | 3,8 +/- 0,4 | 130,0 +/- 1,0 | 39,0 +/- 1,0 |
| ТДИ 1-75/36 | 1 | 150-240 | 75,0 +/- 1,0 | 36,0 +/- 1,0 | 3,8 +/- 0,4 | 140,0 +/- 1,0 | 43,0 +/- 1,0 |
| ТДИ 3-30/13 | 3 | 25-50 | 30,0 +/- 1,0 | 13,0 +/- 1,0 | 3,5 +/- 0,4 | 170,0 +/- 2,0 | 31,0 +/- 1,0 |
| ТДИ 3-35/13 | 3 | 70-120 | 35,0 +/- 1,0 | 13,0 +/- 1,0 | 3,5 +/- 0,4 | 170,0 +/- 2,0 | 31,0 +/- 1,0 |
| ТДИ 3-40/26 | 3 | 150-240 | 40,0 +/- 1,0 | 26,0 +/- 1,0 | 3,5 +/- 0,4 | 170,0 +/- 2,0 | 41,0 +/- 1,0 |
| ТДИ 3-49/26 | 3 | 300-400 | 49,0 +/- 1,0 | 26,0 +/- 1,0 | 3,5 +/- 0,4 | 170,0 +/- 2,0 | 41,0 +/- 1,0 |
* Указано предполагаемое сечение жилы кабеля, которому обычно соответствует данный размер изделия. Однако реальный, подходящий к конкретному кабелю размер изолятора должен подбираться по фактическому диаметру жилы кабеля с усаженной на жилу термоусаживаемой изоляцией.
Подбирая правильный размер жильного изолятора по сечению жил кабелей нужно учитывать, что кабели с одинаковым сечением жилы могут иметь разную толщину изоляции жилы и разный внешний диаметр! Кабелям с жилами одинакового сечения, но рассчитанным на разное напряжение, могут подходить РАЗНЫЕ по размеру изоляторы! Для высоковольтных кабелей идентичного с низковольтными кабелями сечения, как правило, требуется изолятор на размер больше. Это обусловлено большей толщиной изоляции у таких кабелей и, следовательно, большим внешним диаметром как самого кабеля, так и его жил в изоляции.
В таблице указаны номинальные размеры изделий. Точные измерения термоусаживаемых изделий сложной формы с большой толщиной стенки затруднительны по объективным причинам. Реальные изделия могут иметь небольшие допуски размеров относительно номинальных, не влияющие на функциональность жильных изоляторов.
