Винтовые клеммные колодки (КК)

Клеммные колодки Raychman® — электроустановочные изделия для соединения изолированных проводов. Клеммная колодка состоит из диэлектрического полиэтиленового корпуса, внутри которого — латунные контактные группы с винтовыми зажимами.

Клеммные колодки соединяют разные типы проводов в любых сочетаниях металлов: медь-алюминий, медь-медь, алюминий-алюминий. Соединение клеммными колодками требует периодического осмотра и подтяжки из-за текучести металла. Если этого не делать вовремя, через некоторое время контакт может ухудшиться, сопротивление контакта повысится и соединительный узел начнет греться при большой нагрузке, создавая опасность пожара.

Винтовые клеммы Raychman® можно использовать внутри помещений или на улице, если защитить их от влаги: клеммы не обеспечивают герметизации соединений.

При выборе клеммных колодок обращайте внимание на номинальное сечение провода, для которого они предназначены, а также на максимальное напряжение и силу тока, на которые они рассчитаны.

Винтовые клеммные колодки ограниченно пригодны для низковольтного соединения гибких многопроволочных проводов. Винты в гильзе при затяжке могут перерубить часть мелких проволок, из которых состоит жила, из-за чего нарушится надёжность и механическая прочность контакта, а у провода уменьшится эффективное сечение жилы и максимальная нагрузка по току. Этого можно избежать при лужении многопроволочных жил и аккуратном монтаже, особенно по временным схемам.

При использовании винтовых клемм необходимо снимать изоляцию с концов проводов так, чтобы при их соединении изолированные части провода входили в колодку не менее чем на 2–3 мм.

Для надежного и герметичного соединения проводов:

Винтовые Клеммные колодки КК

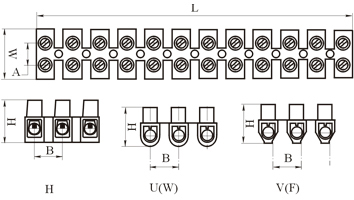

НаименованиеLWHABмм2Макс. напряжениеУпаковка
КК-3A 90.3 15.5 11.5 6 7.7 4 400V 10 шт
КК-6A 110.5 15.5 12.4 6.5 9.5 6 400V
КК-10A 116.7 20 14.9 8 10 10 400V
КК-16A 136.8 21.5 16.7 10 11.7 12 400V
КК-20A 153.5 24.5 17.4 11.5 13.2 14 400V
КК-30A 165 25 20 12 14.1 16 400V
КК-60A 187.6 29 23.5 12 16 25 400V
КК-80A 205 33 27 15 17 35 400V
КК-100A 250 46 31 22 21 40 400V
