Гильзы кабельные медные луженые ГМЛ
Техническое описание PDFОтправить запрос на Email: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Основные характеристики
Материал: электротехническая медь марки М2Рабочее напряжение: до 35 кВ
Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
Предназначены для соединения опрессовкой кабелей и проводов
Легирование висмутовыми добавками значительно увеличивает стойкость и долговечность оловянного покрытия. Матовое лужение с добавками висмута обеспечивает повышенную коррозионную стойкость защитного покрытия.
Гильзы по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных жил 2-го и 3-го классов гибкости рекомендован выбор размеров по специальной таблице

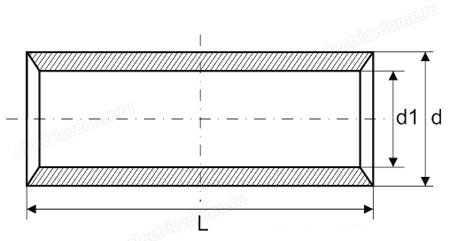

| Наименование | Сечение (мм²) | Размеры (мм) | ||
| L | d | d1 | ||
| ГМЛ 2.5 | 2.5 | 20.0 | 5.0 | 2.6 |
| ГМЛ 4 | 4 | 20.0 | 5.0 | 3.0 |
| ГМЛ 6 | 6 | 30.0 | 6.0 | 4.0 |
| ГМЛ 10 | 10 | 30.0 | 8.0 | 5.0 |
| ГМЛ 16 | 16 | 30.0 | 9.0 | 6.0 |
| ГМЛ 25 | 25 | 40.0 | 11.0 | 8.0 |
| ГМЛ 35 | 35 | 50.0 | 12.0 | 9.0 |
| ГМЛ 50 | 50 | 50.0 | 14.0 | 11.0 |
| ГМЛ 70 | 70 | 53.0 | 16.0 | 13.0 |
| ГМЛ 95 | 95 | 67.0 | 19.0 | 15.0 |
| ГМЛ 120 | 120 | 67.0 | 22.0 | 17.0 |
| ГМЛ 150 | 150 | 67.0 | 25.0 | 19.0 |
| ГМЛ 185 | 185 | 75.0 | 27.0 | 21.0 |
| ГМЛ 240 | 240 | 75.0 | 32.0 | 24.0 |
