В последнее время мы получаем много вопросов, связанных с трубками холодной усадки. Связано это с тем, что 3M и Raychem ушли с рынка России, а клиенты получили возможность ознакомиться с альтернативными поставщиками материалов. Данная статья призвана ответить на часто встречающиеся вопросы как тех, кто впервые сталкивается в своей работе с данными изделиями, так и клиентов, ранее работавших с производителями их европейских стран.

Что такое холодная усадка?

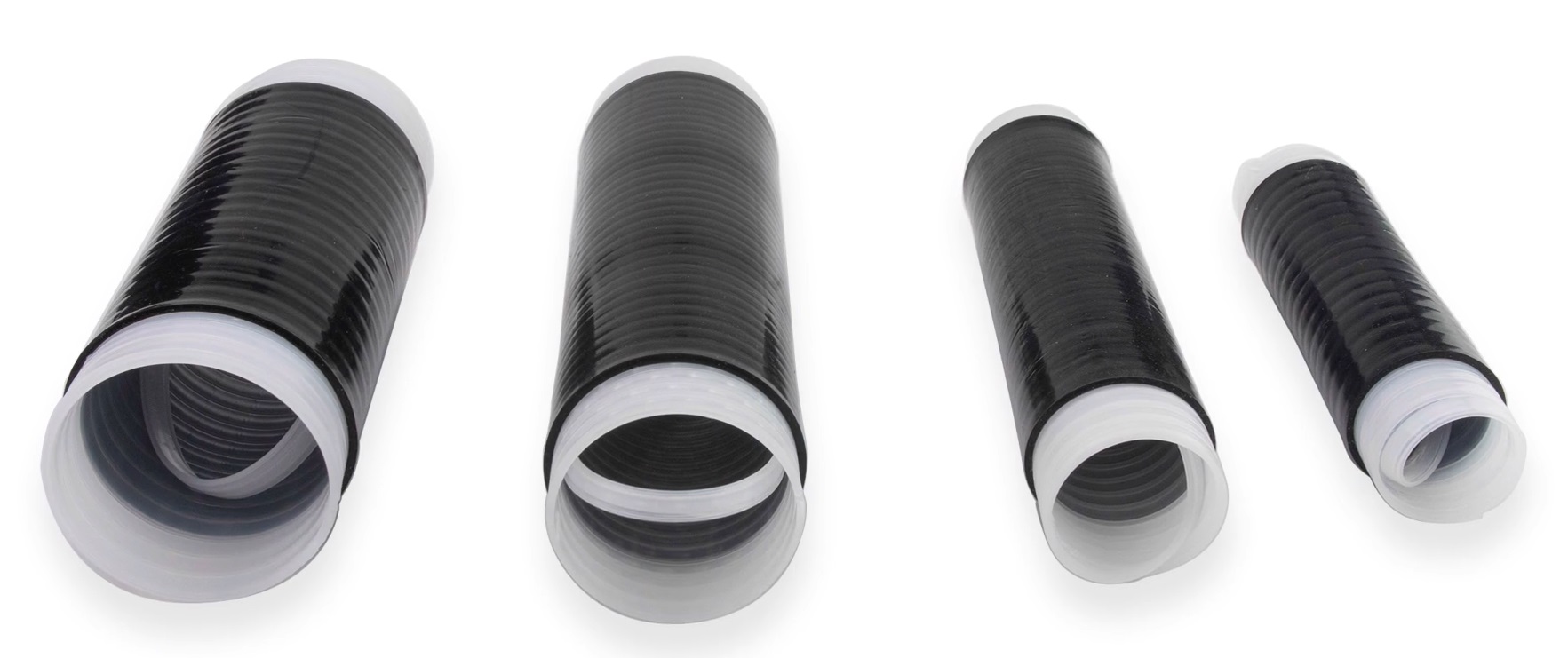

Холодная усадка – это трубка, перчатка или муфта, которая может уменьшаться в диаметре (усаживаться) подобно термоусаживаемым материалам. Но отличие в том, что для процесса усадки не используются источники тепла (фен, горелка, зажигалка).

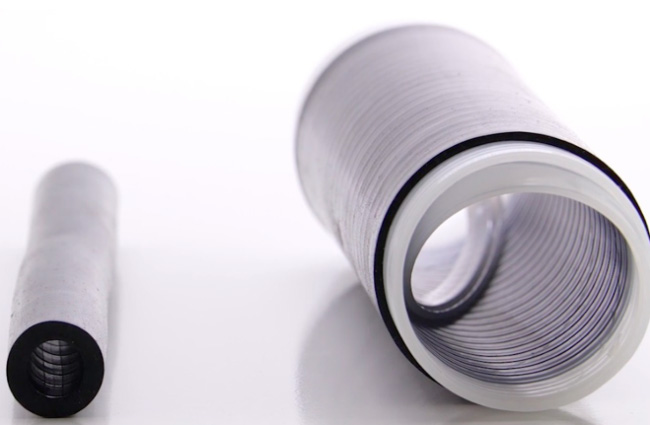

Трубки холодной усадки изготавливаются из резинового материала, который удерживается в расширенном состоянии с помощью расположенного внутри специального пластикового корда. При удалении корда трубка возвращается в исходное состояние, уменьшаясь в диаметре.

За счет чего происходит усадка?

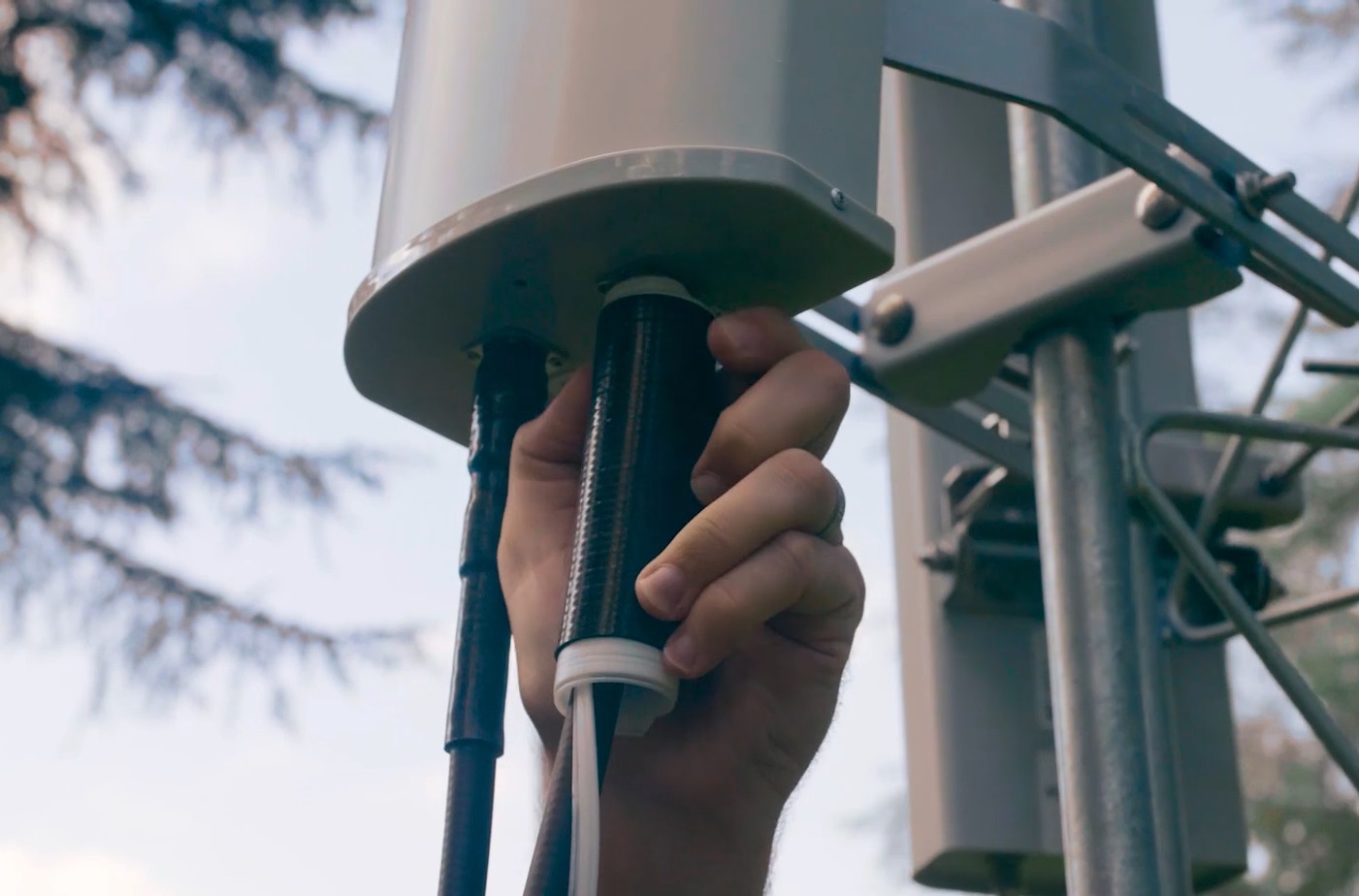

Натянутая на корд трубка “хочет” вернуться в исходное положение, но ее удерживает пластиковый сердечник. Этот пластиковый сердечник, который мы называем кордом, перфорирован и его можно вытянуть за один из концов. Как только монтажник начинает вытягивать корд, трубка сжимается, возвращаясь в исходное положение.

Хорошей аналогией не усаженной трубки холодной усадки является натянутая резиновая лента. Когда вы ее натягиваете, она набирает кинетическую энергию. Чем сильнее натягивать резинку, тем больше ее накопленная потенциальная энергия и тем сильнее лента стремится вернуться в исходное положение. Если отпустить один из концов натянутой резинки, она полетит через всю комнату. Таким образом, потенциальная энергия преобразуется в кинетическую.

Принцип трубок холодной усадки идентичен. Корд не дает возможности трансформироваться потенциальной энергии в кинетическую. При удалении корда трубка усаживается на необходимый объект. Таким образом, второе важное отличие от термоусаживаемой трубки – после монтажа трубки холодной усадки на кабель (например), трубка постоянно находится в остаточном напряжении, в отличие от термоусаживаемой трубки, внутреннее напряжение на сжатие которой исчезает после остывания.

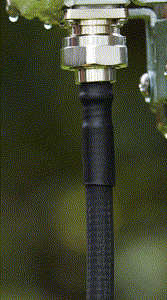

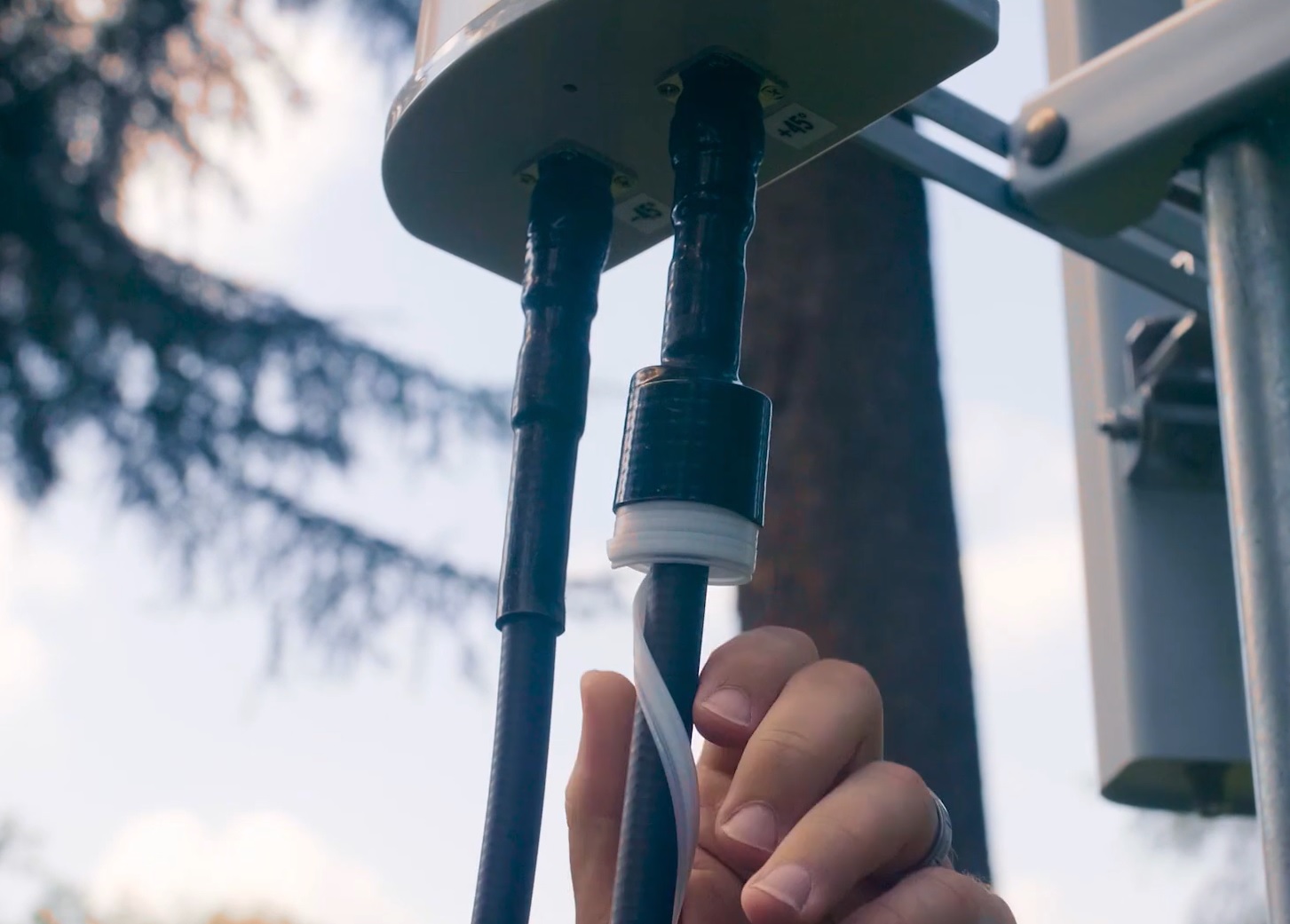

В России самым популярным местом использования трубок холодной усадки являются вышки сотовой связи. В них трубка используется для защиты электрических кабелей и кабелей связи от проникновения воды и от погодных условий в целом.

Второе направление использования трубок холодной усадки – это использование их в качестве деталей кабельных муфт. Данные муфты холодной усадки используются на тех объектах, где по каким-либо причинам безопасности невозможно использовать горелку или фен. Это горнодобывающая отрасль, нефтегазодобыча и переработка, различные шахты с требованиями к пожаробезопасности, высотные объекты (вышки).

Из чего сделана трубка холодной усадки?

Существует две разновидности изоляционных трубок холодной усадки, которые отличаются типом эластомерного материала. Наиболее известными в электротехнике являются трубки холодной усадки, изготовленные из силиконовой резины. Примером таких трубок являются трубки холодной усадки CSTS Raychman®. Данные трубки обладают рядом очень ценных свойств: стойкостью к высоким температурам, устойчивостью к влажности и воздействиям окружающей среды, очень высокими диэлектрическими показателями для противодействия высоким напряжениям. Как правило, силиконовые трубки холодной усадки выпускаются серого цвета, что продиктовано особенностью силиконового эластомера. За счет большей эластичности и растяжимости силиконовой резины силиконовые трубки холодной усадки обычно обладают большим коэффициентом усадки, так как их проще растянуть и поместить на корд с большим диаметром. Силиконовые трубки холодной усадки идеально подходят для защиты от атмосферных воздействий разъёмов, соединений и вводов вышек сотовой связи.

Второй разновидностью трубок холодной усадки являются трубки из ЭПДМ (EPDM) резины. Примером таких трубок в ассортименте нашей компании являются трубки холодной усадки CSTE Raychman®. ЭПДМ – это более механически прочный материал, способный выдерживать определённые механические воздействия. Он растягивается меньше, чем силикон, имеет меньшую электрическую прочность, но также имеет хорошую стойкость к озону, ультрафиолету, влаге, высоким температурам, поэтому способен отлично работать на открытом воздухе. Этот материал идеально подходит в качестве внешних оболочек и кожухов в соединительных муфтах холодной усадки. Допустимо также использовать трубки из ЭПДМ резины для изоляции стыков соединительных разъёмов с кабелями, если это позволяет коэффициент усадки.

В зависимости от нагрузок и условий эксплуатации, которым может быть подвержена трубка, необходимо верно выбирать подходящий материал, чтобы добиться максимальной эффективности.

Все ли трубки холодной усадки усаживаются до одинакового размера?

Нет. В наименовании трубки указан размер по внутреннему диаметру корда до усадки и размер трубки после ее полной усадки в свободное положение. Например, трубка холодной усадки 32/10 может быть усажена на объект от 10 мм до 32 мм. Но мы не рекомендуем подбирать размер по нижней границе трубки, так как при практически полной усадке трубка будет находиться в расслабленном состоянии и не будет выполнять максимально эффективно задач по герметизации.

Рекомендуемый размер объекта усадки трубки холодной усадки 32/10 – это 32-20% - от 25 мм до 10+20% - 12 мм.

 Как подобрать размер трубки холодной усадки?

 Для выбора необходимо обязательно учитывать 3 параметра.

1. Материал – если изделие будет подвергаться механическим воздействиям, то выбирать необходимо только ЭПДМ (EPDM) трубки. Если воздействий не будет, подойдут оба исполнения – выбирайте силикон, так как он обычно дешевле.

2. Размеры до и после усадки. “Рабочий” размер трубок – это размер, в котором трубка наиболее эффективна. Рекомендуемый максимальный размер объекта – не более размера трубки до усадки минус 20%. Рекомендуемый минимальный размер объекта – не менее размера трубки после полной усадки плюс 20%.

3. Необходимая длина трубки. В наименовании трубки всегда должна быть указана ее длина. Этот параметр показывает длину трубки после полной усадки. До усадки трубка обычно короче (но не всегда). На реальный размер трубки до усадки ориентироваться нельзя, так как от партии к партии он может отличаться и ничего не говорит о качестве трубки.

Если вы не уверены в правильности своего выбора, свяжитесь с техническими специалистами ООО “Группа МЕТТАТРОН”. Они смогут подобрать оптимальные трубки под стоящие задачи.

Какой период эксплуатации у трубок холодной усадки?

Холодная усадка гарантированно будет выполнять свои задачи на протяжении всего срока службы кабеля, который она защищает.

Трубки холодной усадки лучше, чем термоусаживаемые или нет?

Невозможно однозначно сказать, что трубки холодной усадки лучше или хуже термоусаживаемых. Они для разных задач. Если говорить о защите кабеля на открытом воздухе, то трубка холодной усадки с такими задачами справляется лучше. Если говорить о защите внутри помещений, где нет повышенных требований к защите от воздействий окружающей среды, то термоусаживаемые трубки подойдут лучше.

Стоимость трубок холодной усадки в разы выше термоусаживаемых, но если к данной стоимости прибавить финансовые затраты на время монтажа, то вопрос цены уже не столь однозначен. Среди наших клиентов есть те, кто перешел с термоусаживаемых муфт на муфты холодной усадки по причине простоты монтажа (как следствие меньше процент выхода из строя кабельных линий из-за нарушения технологии) и скорости установки соединительной муфты (в среднем в 3 раза быстрее). Оценив экономическую выгоду в объектах, где есть такая возможность, клиенты перешли на муфты холодной усадки.

Какие ключевые преимущества трубок холодной усадки?

- Отличные герметизирующие свойства

- Быстрая скорость монтажа (смотреть видео)

- Простота монтажа

- Отсутствие необходимости в дополнительном инструменте для усадки трубки

- Экологичность материалов

Чем Ваша продукция отличается от продукции Raychem или 3M?

Фактических отличий в трубках нет никаких, так как продукция производится на тех же самых заводах КНР, что производят для вышеперечисленных организаций. Материал, из которого производится трубка и корд тот же самый, оборудование то же самое. Хотя разница может быть лишь в цене. Обычно она в 3 раза ниже, чем у европейских поставщиков.

Чтобы ознакомиться с продуктовой линейкой материалов холодной усадки, которые Вы можете приобрести в ООО “Группа МЕТТАТРОН”, пройдите по ссылке.
