Задачи герметизации RF-соединений
Высокочастотные разъёмы и антенные соединения эксплуатируются в условиях воздействия влаги, конденсата, ультрафиолетового излучения, перепадов температур, солевого тумана и механических нагрузок.
Попадание влаги внутрь соединения приводит к коррозии контактов, увеличению затухания сигнала, росту КСВ и сокращению срока службы оборудования.
Для защиты соединений применяются следующие решения:
- термоусаживаемые трубки с клеевым слоем;
- трубки холодной усадки из EPDM;
- трубки холодной усадки из силикона;
- самовулканизирующиеся ленты;
- герметизирующие мастики;
- защитные ПВХ-ленты.

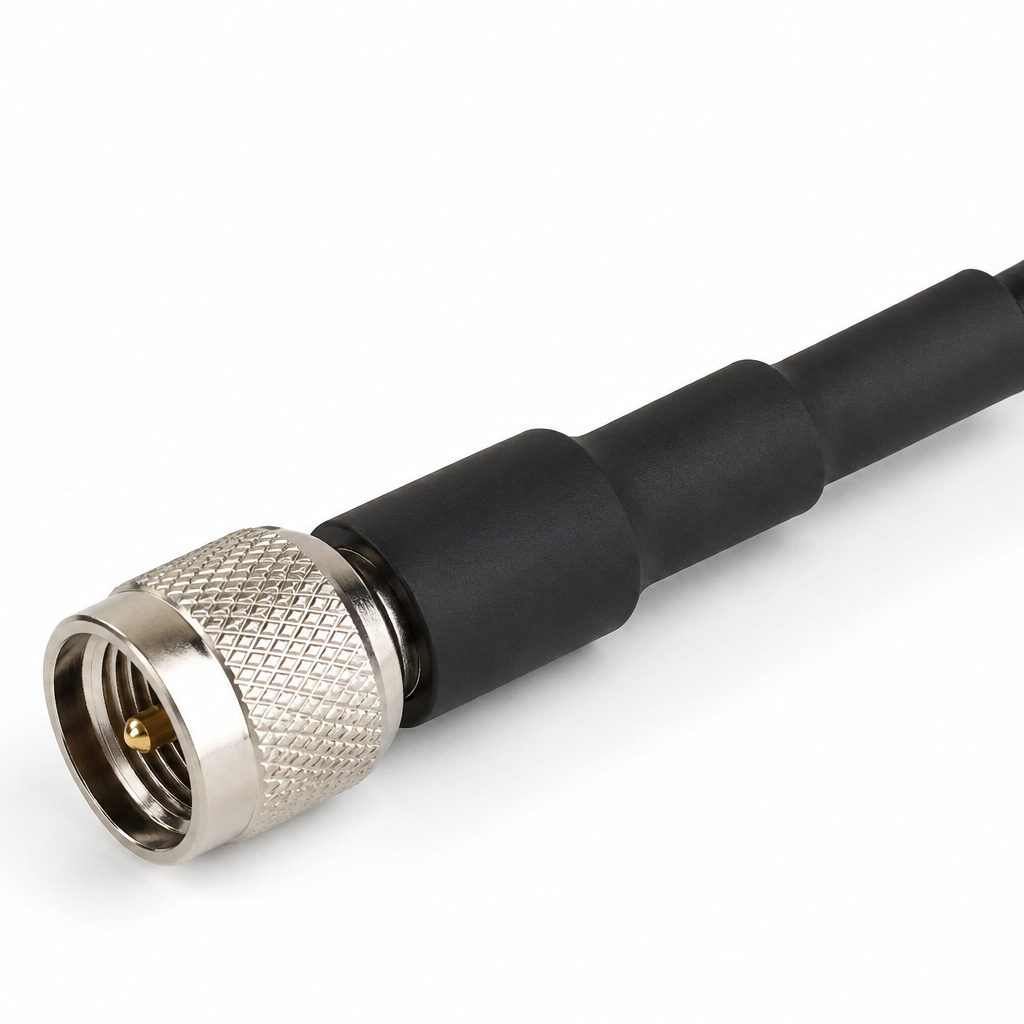

Решение №1. Термоусаживаемые трубки с клеевым слоем
Когда применяются:
монтаж новых антенных систем; защита разъёмов SMA, N-Type, TNC, BNC;
защита соединений Wi-Fi, GPS, LoRa; защита разъёмов базовых станций;
кабельные вводы и герметизация переходов.
Преимущества
- высокая механическая прочность;
- высокая герметичность;
- устойчивость к атмосферным воздействиям;
- широкий диапазон размеров;
- возможность визуального контроля качества монтажа.

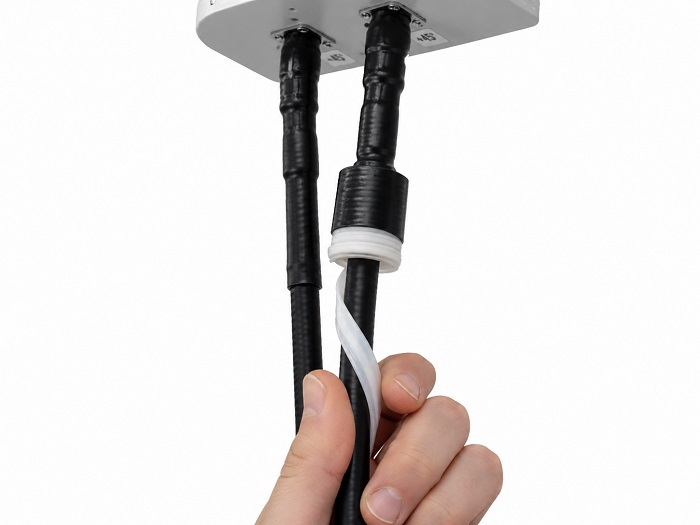

Решение №2. Трубки холодной усадки EPDM серии CSTE
Когда применяются
- базовые станции сотовой связи;
- наружные антенные системы;
- телекоммуникационные шкафы;
- фидерные линии;
- объекты с регулярным обслуживанием.
Преимущества
- монтаж без нагрева;
- высокая скорость установки;
- возможность монтажа на действующем объекте;
- устойчивость к озону и ультрафиолету;
- простота демонтажа и повторного обслуживания разъёма.

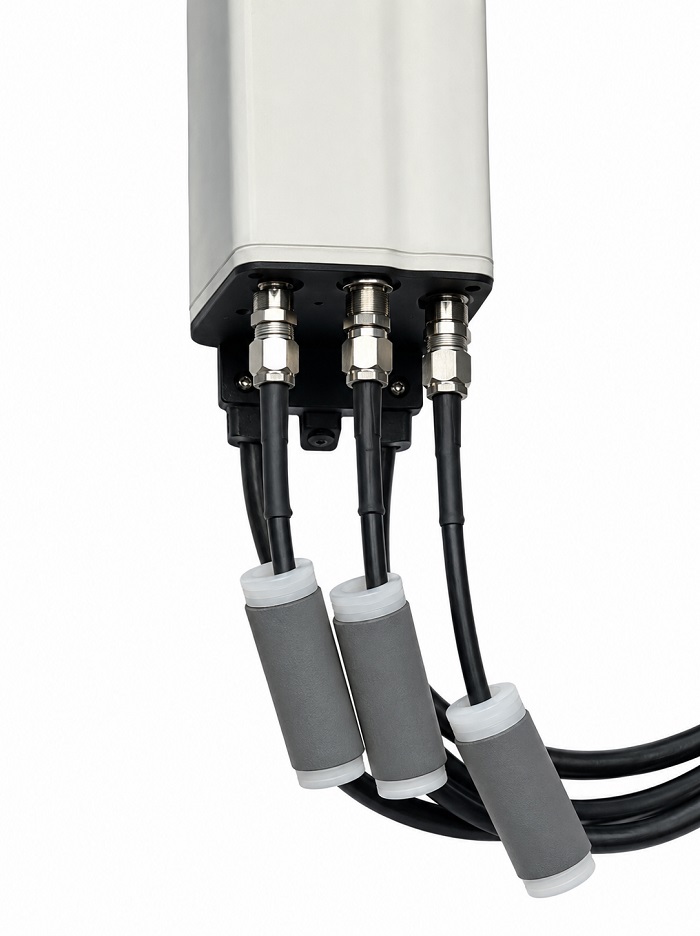

Решение №3. Трубки холодной усадки силиконовые серии CSTS
Когда применяются
- высокие температуры;
- энергетика;
- ветроэнергетика;
- наружные антенные системы;
- оборудование с повышенными требованиями к сроку службы.
Преимущества
- рабочая температура до +200°С и выше;
- высокая стойкость к УФ;
- устойчивость к озону;
- длительный срок службы;
- высокая эластичность.

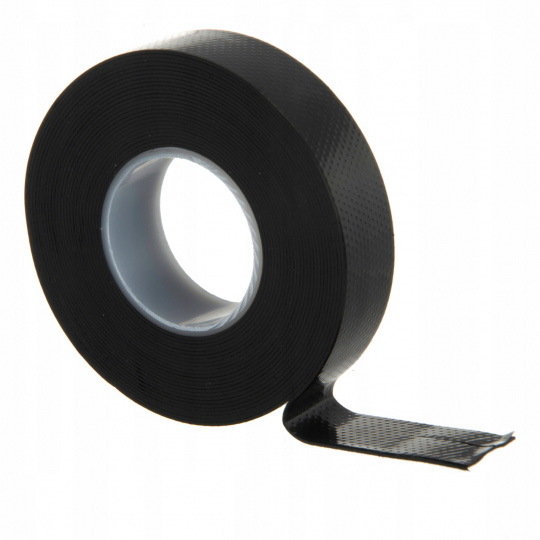

Решение №4. Самовулканизирующаяся лента Raychman® T23
Назначение
Лента на основе этиленпропиленовой резины (EPR) предназначена для создания монолитного влагостойкого электроизоляционного слоя.
Применение
- герметизация RF-разъёмов;
- герметизация антенных соединений;
- восстановление кабельной изоляции;
- изоляция наконечников и шин;
- защита муфт и соединений.
Аналог: 3M Scotch 23
Решение №5. Силиконовая самослипающаяся лента Raychman® T70
Назначение: лента образует монолитный силиконовый слой без клея и обеспечивает долговременную защиту от влаги и атмосферных воздействий.
Применение
- герметизация наружных RF-разъёмов;
- защита соединений в энергетике;
- защита оборудования ветроэнергетики;
- защита высокотемпературных соединений;
- аварийный ремонт кабелей.
Аналог: Rescue Tape; 3M 70 Silicone Rubber Tape
Решение №6. Защитная ПВХ-лента Raychman® S33+
Назначение: Наружный защитный слой поверх самовулканизирующихся лент и мастик.
Применение
- защита от УФ;
- защита от истирания;
- защита от загрязнений;
- дополнительная механическая защита.
Аналог: 3M Scotch Super 33+; 3M Scotch 88
Укажите размер кабеля и тип разъёма, а также желаемый способ герметизации. Наши специалисты подберут наиболее эффективное решение и подготовят рекомендации по применению материалов Raychman®.
Подбор термоусаживаемых трубок для RF-разъёмов
| Разъём |
Кабель |
Ø кабеля, мм |
Размер гайки под ключ, мм |
Макс. Ø разъёма, мм |
Повышенный клеевой слой |
Премиум трубка |
Трубка 6:1 |
|
1,85 mm (V) |
RG-316 |
2,5 |
8 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
2,4 mm |
RG-316 |
2,5 |
8 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
2,92 mm (K) |
RG-316 |
2,5 |
8 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
3,5 mm |
RG-316 |
2,5 |
8 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
4,3-10 |
1/2" Feeder |
16 |
22 |
26 |
- |
CFM 35/9 |
ТУТ К6 33/5,5 |
|
4,3-10 |
3/8" Feeder |
10,5 |
22 |
22 |
- |
CFM 25/8 |
ТУТ К6 33/5,5 |
|
7/16 DIN |
1/2" Feeder |
16 |
27 |
31 |
- |
CFM 38/12 |
ТУТ К6 45/7,5 |
|
7/16 DIN |
3/8" Feeder |
10,5 |
27 |
27 |
- |
CFM 35/9 |
ТУТ К6 33/5,5 |
|
7/16 DIN |
7/8" Feeder |
28 |
27 |
31 |
- |
CFM 38/12 |
ТУТ К6 45/7,5 |
|
BNC |
LMR-240 |
6,1 |
14 |
14 |
SPL 18/4,5 |
TCT GW1.4 16/4 |
ТУТ К6 19/3,2 |
|
BNC |
RG-213 |
10,3 |
14 |
14 |
SPL 18/4,5 |
TCT GW1.4 16/4 |
ТУТ К6 19/3,2 |
|
BNC |
RG-58 |
5 |
14 |
14 |
SPL 18/4,5 |
TCT GW1.4 16/4 |
ТУТ К6 19/3,2 |
|
EIA 1-5/8" |
1-5/8" Feeder |
50 |
60 |
65 |
- |
CFM 85/25 |
ТУТ К6 70/11,5 |
|
EIA 7/8" |
7/8" Feeder |
28 |
36 |
40 |
- |
CFM 55/16 |
ТУТ К6 70/11,5 |
|
F-Type |
RG-11 |
10,3 |
11 |
11 |
SPL 18/4,5 |
TCT GW1.3 15/5,2 |
ТУТ К6 19/3,2 |
|
F-Type |
RG-6 |
6,9 |
11 |
11 |
SPL 18/4,5 |
TCT GW1.3 15/5,2 |
ТУТ К6 19/3,2 |
|
MCX |
RG-174 |
2,8 |
5 |
6 |
SPL 7,5/1,65 |
TCT GW1.3 7,9/2,7 |
- |
|
MCX |
RG-316 |
2,5 |
5 |
6 |
SPL 7,5/1,65 |
TCT GW1.4 8/2 |
- |
|
Mini-UHF |
RG-174 |
2,8 |
12 |
12 |
SPL 18/4,5 |
- |
ТУТ К6 19/3,2 |
|
Mini-UHF |
RG-58 |
5 |
12 |
12 |
SPL 18/4,5 |
TCT GW1.3 15/5 |
ТУТ К6 19/3,2 |
|
MMCX |
RG-174 |
2,8 |
5 |
6 |
SPL 7,5/1,65 |
TCT GW1.3 7,9/2,7 |
- |
|
MMCX |
RG-316 |
2,5 |
5 |
6 |
SPL 7,5/1,65 |
TCT GW1.4 8/2 |
- |
|
N-Type |
1/4" Feeder |
6,5 |
19 |
20 |
- |
- |
ТУТ К6 33/5,5 |
|
N-Type |
CNT-400 |
10,3 |
19 |
20 |
- |
CFM 25/8 |
ТУТ К6 33/5,5 |
|
N-Type |
LMR-400 |
10,3 |
19 |
20 |
- |
CFM 25/8 |
ТУТ К6 33/5,5 |
|
N-Type |
RG-213 |
10,3 |
19 |
20 |
- |
CFM 25/8 |
ТУТ К6 33/5,5 |
|
N-Type |
RG-58 |
5 |
19 |
20 |
- |
- |
ТУТ К6 33/5,5 |
|
QMA |
RG-174 |
2,8 |
8 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
QMA |
RG-316 |
2,5 |
8 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
RP-SMA |
RG-174 |
2,8 |
8 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
RP-SMA |
RG-316 |
2,5 |
8 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
RP-SMA |
RG-58 |
5 |
8 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
SMA |
LMR-195 |
4,95 |
8 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
SMA |
RG-174 |
2,8 |
8 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
SMA |
RG-316 |
2,5 |
8 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
SMA |
RG-58 |
5 |
8 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
SMB |
RG-174 |
2,8 |
6 |
7 |
SPL 7,5/1,65 |
TCT GW1.4 8/2 |
- |
|
SMB |
RG-316 |
2,5 |
6 |
7 |
SPL 7,5/1,65 |
TCT GW1.4 8/2 |
- |
|
SMC |
RG-174 |
2,8 |
7 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
SMC |
RG-316 |
2,5 |
7 |
8 |
SPL 11/2,4 |
TCT GW1.3 9,5/3,2 |
ТУТ К6 19/3,2 |
|
TNC |
LMR-240 |
6,1 |
14 |
14 |
SPL 18/4,5 |
TCT GW1.4 16/4 |
ТУТ К6 19/3,2 |
|
TNC |
RG-213 |
10,3 |
14 |
14 |
SPL 18/4,5 |
TCT GW1.4 16/4 |
ТУТ К6 19/3,2 |
|
TNC |
RG-58 |
5 |
14 |
14 |
SPL 18/4,5 |
TCT GW1.4 16/4 |
ТУТ К6 19/3,2 |
|
UHF (PL-259) |
RG-213 |
10,3 |
18 |
18 |
- |
TCT GW1.4 20/5 |
ТУТ К6 33/5,5 |
|
UHF (PL-259) |
RG-58 |
5 |
18 |
18 |
- |
TCT GW1.4 20/5 |
ТУТ К6 33/5,5 |
Представленный размерный ряд не является исчерпывающим. Если вы не нашли необходимый размер или конфигурацию изделия, свяжитесь со специалистами Raychman® — мы подберём решение из полного ассортимента продукции.
|
|
Материал |
Диаметр до усадки |
Диаметр после полной усадки |
Толщина стенки после полной усадки, мм |
Длина трубки после полной усадки, мм |
|
CSTE 20/6 L=50 ст=2 |
ЭПДМ |
20 |
6 |
2 |
50 |
|
CSTE 25/10 L=50 ст=2,5 |
ЭПДМ |
25 |
10 |
2,5 |
50 |
|
CSTE 32/13 L=50 ст=3 |
ЭПДМ |
32 |
13 |
3 |
50 |
|
CSTE 35/14 L=150 ст=3 |
ЭПДМ |
353 |
14 |
3 |
150 |
|
CSTE 40/16 L=150 ст=3,5 |
ЭПДМ |
40 |
16 |
3,5 |
150 |
|
CSTE 47/19 L=150 ст=3,5 |
ЭПДМ |
47 |
19 |
3,5 |
150 |
|
CSTE 53/23 L=150 ст=3,5 |
ЭПДМ |
53 |
23 |
3,5 |
150 |
|
CSTS 18/6,5 L=50 ст=1,6 |
Силикон |
18 |
6,5 |
1,6 |
50 |
|
CSTS 25/8 L=50 ст=1,6 |
Силикон |
25 |
8 |
1,6 |
50 |
|
CSTS 32/11 L=50 ст=1,6 |
Силикон |
32 |
11 |
1,6 |
50 |
|
CSTS 37/14 L=100 ст=1,6 |
Силикон |
37 |
14 |
1,6 |
100 |
|
CSTS 37/14 L=100 ст=2,5 |
Силикон |
37 |
14 |
2,5 |
100 |
|
CSTS 42/16 L=150 ст=2,5 |
Силикон |
42 |
16 |
2,5 |
150 |
|
CSTS 47/18 L=150 ст=2,5 |
Силикон |
47 |
18 |
2,5 |
150 |
|
CSTS 55/20 L=250 ст=3 |
Силикон |
55 |
20 |
3 |
250 |
|
CSTS 60/22 L=250 ст=3 |
Силикон |
60 |
22 |
3 |
250 |
|
CSTS 65/24 L=250 ст=3 |
Силикон |
65 |
24 |
3 |
250 |
Представленный размерный ряд не является исчерпывающим. Если вы не нашли необходимый размер или конфигурацию изделия, свяжитесь со специалистами Raychman® — мы подберём решение из полного ассортимента продукции.
