Продолжаем цикл материалов «Ответы на главные вопросы». В прошлый раз речь шла о термоусадочных трубках, теперь перейдем к муфтам. Статья сориентирует вас в этой продукции и поможет сделать выбор.

Что такое термоусаживаемая муфта?

Термоусаживаемая муфта преимущественно состоит из термоусадочных материалов и усаживается при нагревании. Широкий диапазон усадки отдельных элементов позволяет использовать один типоразмер муфты для нескольких типов кабелей и сечений жил. Герметичность термоусаживаемой муфты после монтажа обеспечивает термоплавкий клей, нанесенный на внутренние поверхности термоусаживаемых материалов, и заполняющий герметик, выравнивающий поверхности под муфтой и заполняющий пустоты.

Термоусаживаемые муфты удобны в монтаже, легки и компактны.

Муфта концевая термоусаживаемая 3-4-5ПКВ(Н)Тп-1 (до 1 кВ) Муфта концевая термоусаживаемая КНТп-10 МТ, КВТп-10 МТ (до 10 кВ)

Как правильно читать название муфты?

Нельзя подобрать муфту, не понимая значение букв в названиях муфт. Давайте разберем этот вопрос на конкретном примере.

Допустим, у нас есть муфта 3КНТпнг-10-70/120 L800 (Б) МТ:

  • Цифра 3 в начале названия указывает на количество жил кабеля, на который монтируется муфта.
  • Буква «К» означает, что муфта концевая. У соединительных муфт в названии значится буква «С».
  • Буква «Н» в данном случае обозначает, что муфта наружной установки. У муфт внутренней установки в названии значится буква «В».
  • Буква «Т» указывает на то, что муфта термоусаживаемая.
  • Буква «п» подчеркивает наличие в комплектации муфты термоусадочной перчатки.
  • Большая буква «П» указывала бы на пластмассовую изоляцию кабеля, на который монтируется муфта. Если, как в рассматриваемой муфте, в начале не стоит большая буква «П», значит муфта предназначена для кабеля с бумажной маслопропитанной изоляцией.
  • «нг» в названии муфты расшифровывается как «не поддерживает горение».
  • Цифра 10 обозначает напряжение. Соответственно, у термоусаживаемых муфт на напряжение до 1 кВ в названии будет значиться цифра 1.
  • 70/120 в названии термоусаживаемой муфты — это размер сечения кабеля в миллиметрах.
  • Буквой L традиционно обозначается длина. L800 в нашем случае означает, что длина термоусаживаемой муфты 800 мм.
  • Большая буква (Б) обозначает наличие в комплектации муфты болтовых соединителей. Маленькая буква (б) обозначает наличие брони.
  • Аббревиатура «МТ» указывает, что муфту производит ООО «Группа МЕТТАТРОН».

Как подобрать термоусаживаемую муфту?

Чтобы правильно подобрать термоусаживаемую муфту, необходимо, как минимум, знать следующие параметры:

  • Тип кабеля: бумажная маслопропитанная изоляция, пластмассовая изоляция, сшитый полиэтилен.
  • Назначение термоусаживаемой муфты: для соединения или оконцевания кабеля.
  • Условия эксплуатации: наружная или внутренняя установка; на воздухе или в грунте.
  • Максимальное напряжение кабеля, на который монтируется муфта.
  • Изоляция кабеля: бумажная маслопропитанная изоляция, пластмассовая изоляция, сшитый полиэтилен.
  • Количество жил в кабеле и размер токопроводящего сечения.
  • Конструктивные особенности кабеля: наличие брони, тип экрана.

В каком случае следует использовать муфту холодной усадки или заливную муфту, а не термоусаживаемую муфту?

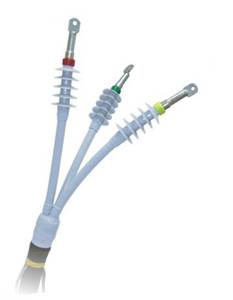

Муфта заливная соединительная МЗС (до 1 кВ) Муфта холодной усадки

Выбор типа муфты зависит от условий эксплуатации. Если на производстве невозможно использовать открытое пламя или любой другой нагревательный прибор из соображений правил безопасности, берите муфту холодной усадки. Она подходит и для гибкого кабеля с резиновой изоляцией. Заливные муфты часто используются на предприятиях нефтегазовой промышленности. Такие муфты отличаются простотой монтажа: техническое образование для этого не требуется. Правда, муфты холодной усадки дороже термоусаживаемых.

Насколько надежны термоусаживаемые муфты ООО «Группа МЕТТАТРОН»?

Технические специалисты ООО «Группа МЕТТАТРОН» в обязательном порядке испытывают муфты собственного производства. Подробнее об этом можно почитать тут. В дополнение к этому, предлагаем видео с испытаний наших термоусаживаемых муфт на пожаробезопасность.

Как купить термоусаживаемые муфты?

Просто свяжитесь с нами.
