В рамках выставки Cabex-2019 специалисты компании ООО "Группа МЕТТАТРОН" продемонстрировали монтаж концевой муфты с изоляцией из сшитого полиэтилена на кабель  напряжением до 10 кВ.

Главное, на что мы хотели обратить внимание посетителей - это простота и скорость монтажа изделия.

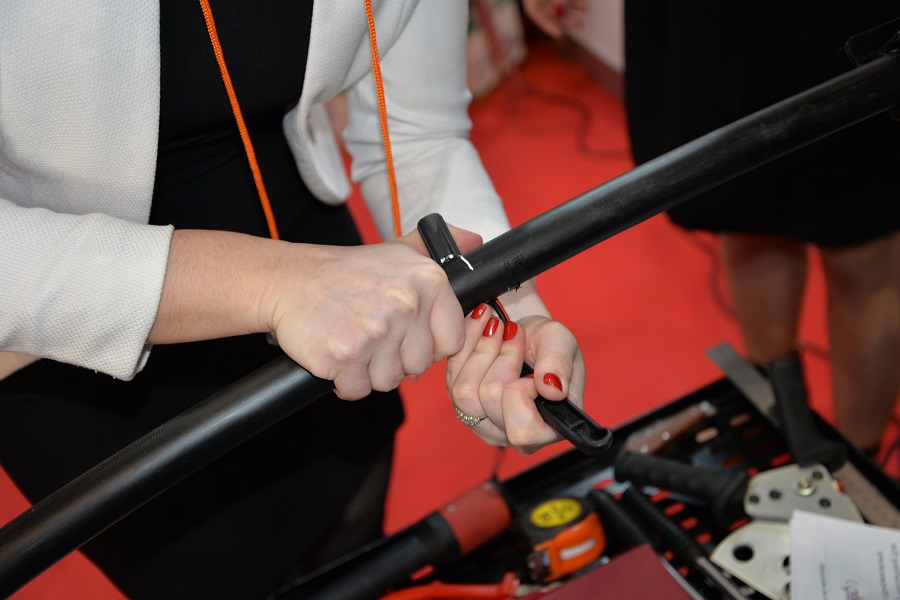

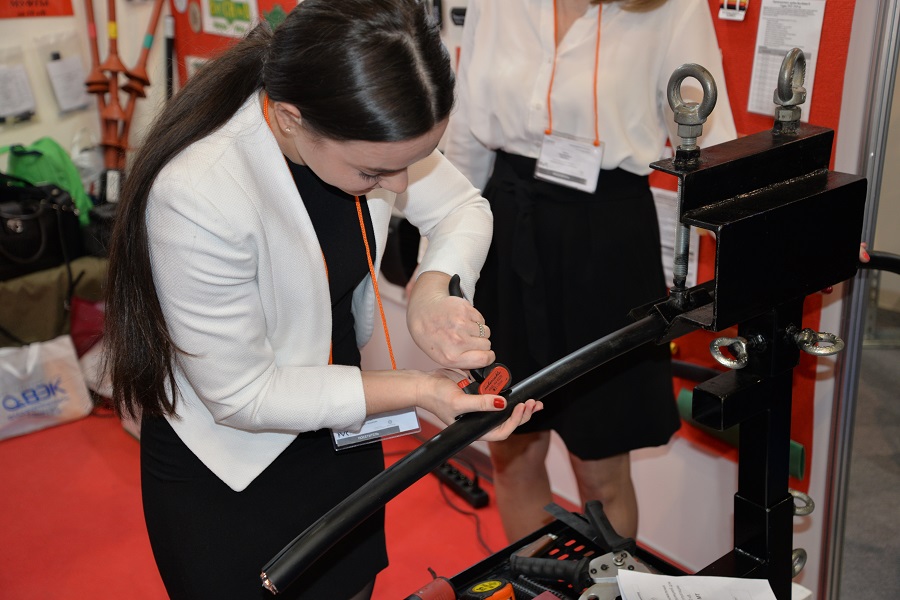

С помощью специального инструмента удаляем внешнюю оболочку кабеля:

1

2


На срез оболочки наносим герметик с натягом и перехлестом в 50%:

3

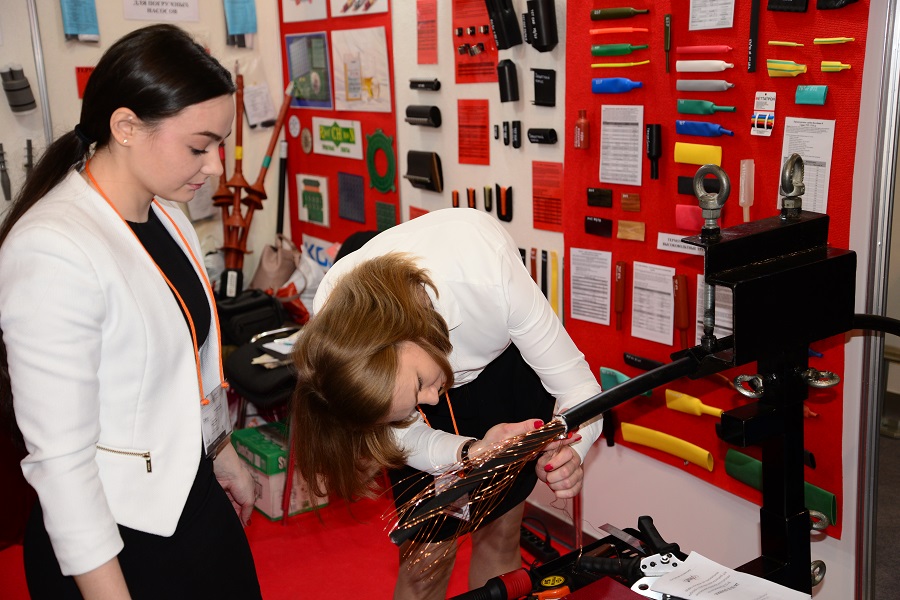

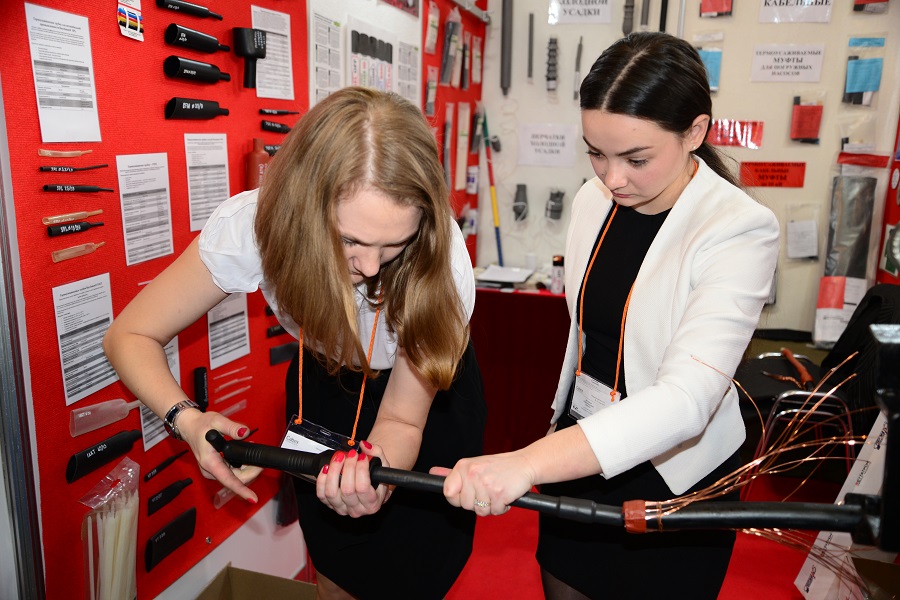

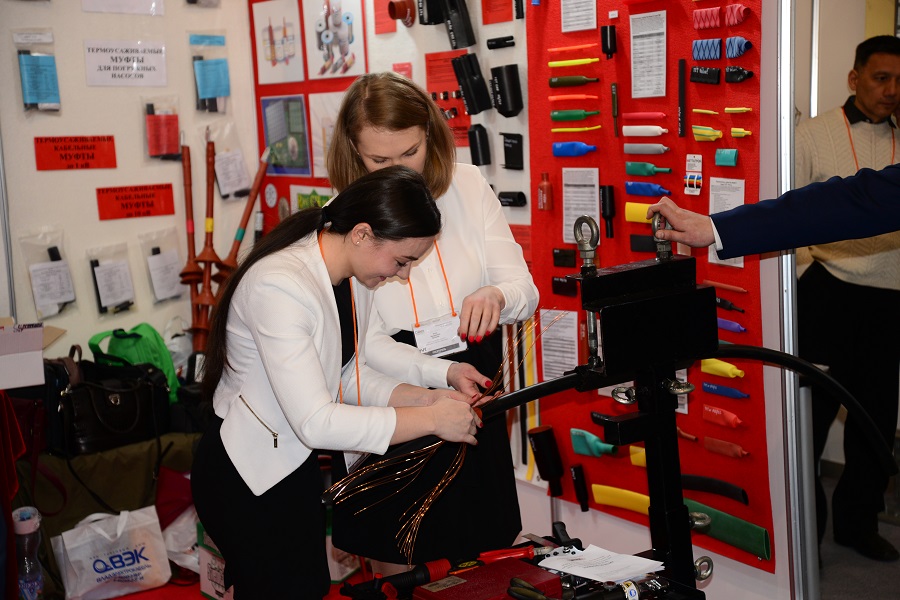

Равномерно отгибаем проволоки экрана на оболочку таким образом, чтобы каждая проволока была вдавлена в герметик, облегая на срезе оболочки:

4

5

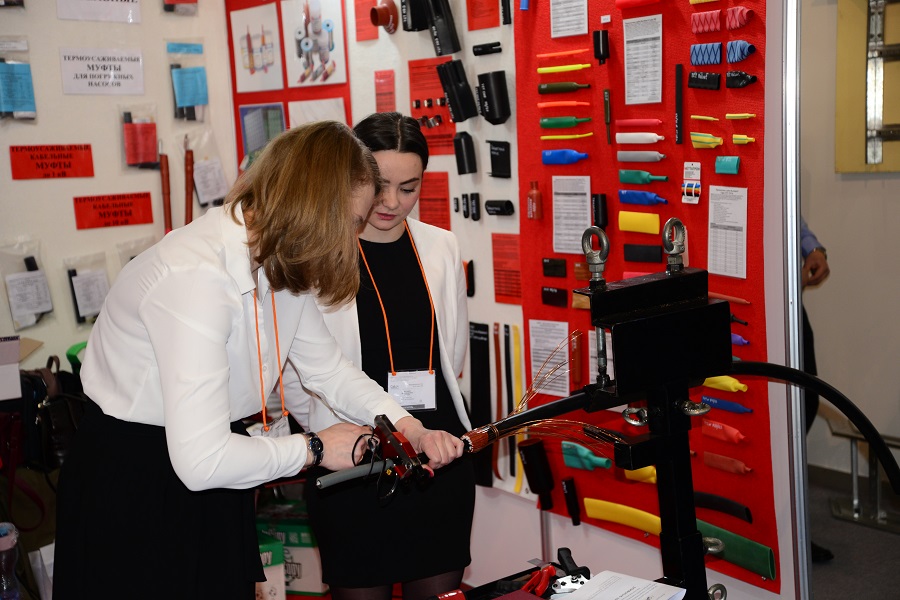

Специальным инструментом снимаем полупроводниковый слой с изоляции жилы:

6

6 2

6 3

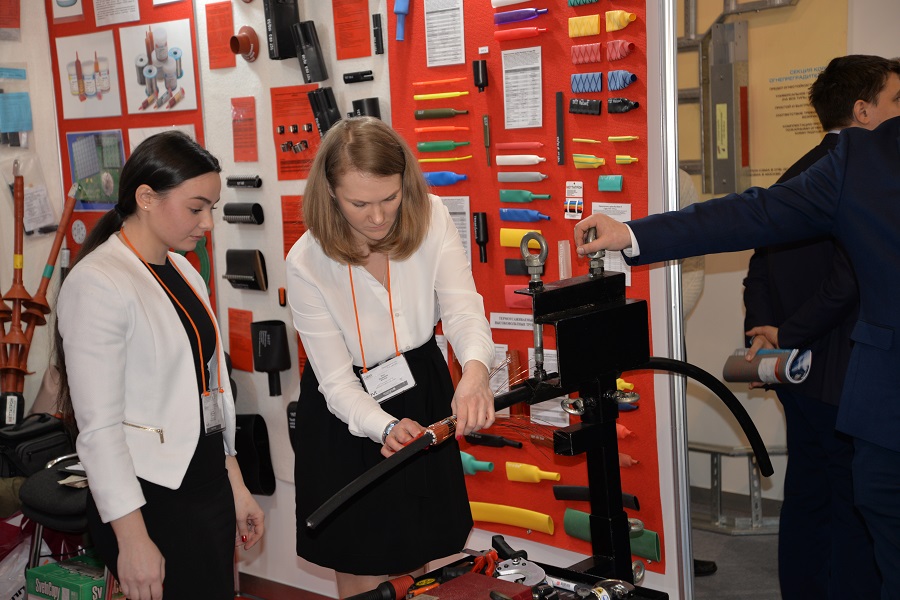

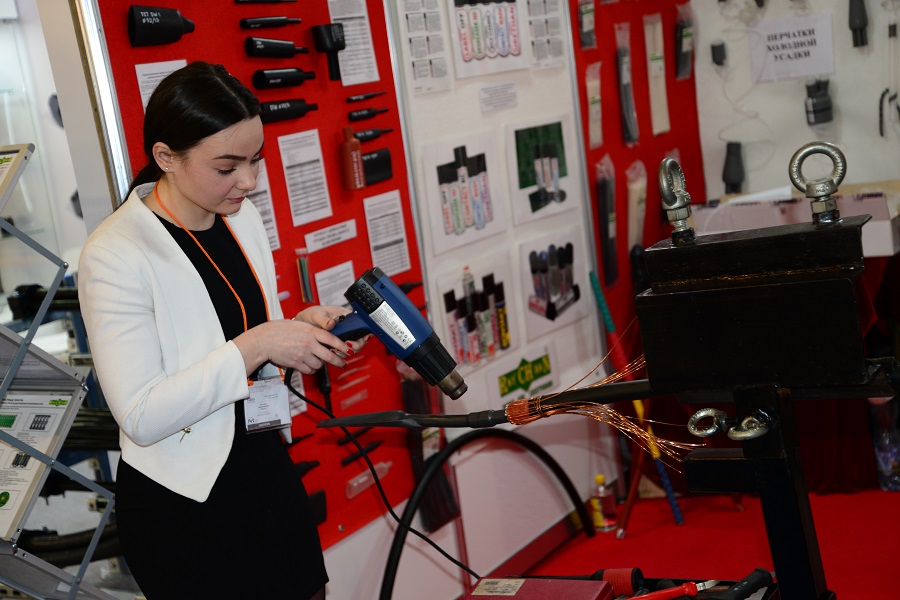

Надеваем изолирующую трубку до проволок экрана и усаживаем мягким пламенем (в условиях пожаробезопасности выставки феном) в направлении от среза оболочки к концу кабеля:

7

8


На изгиб проволоки экрана накладываем ленту-герметик:

9


Удаляем изоляцию с конца жилы:

10


Надеваем оконцеватель, фиксируем болты до срыва головки:

11

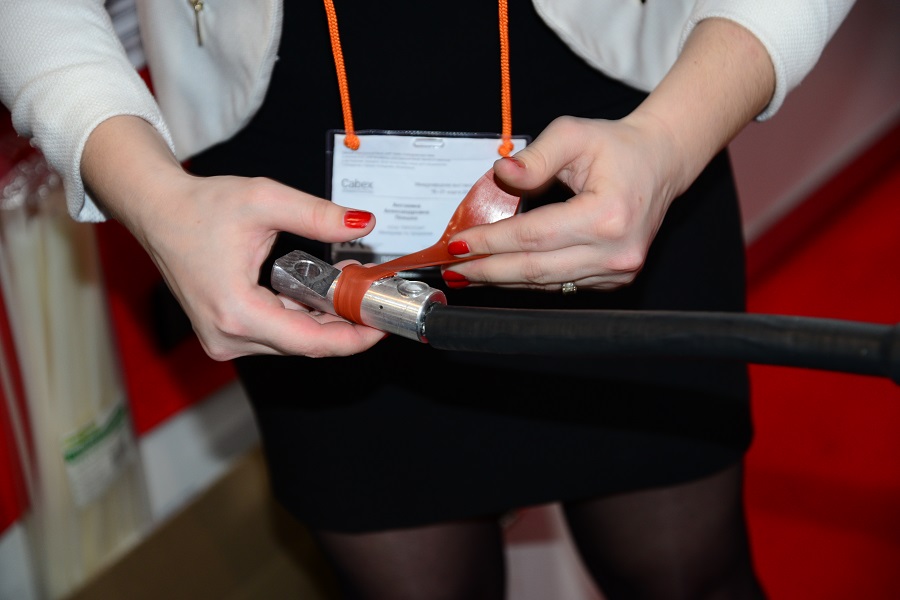

Накладываем ленту-герметик на оконцеватель:

12


Надеваем антитрекинговую трубку с заходом на оболочку кабеля и аккуратно усаживаем мягким пламенем:

13

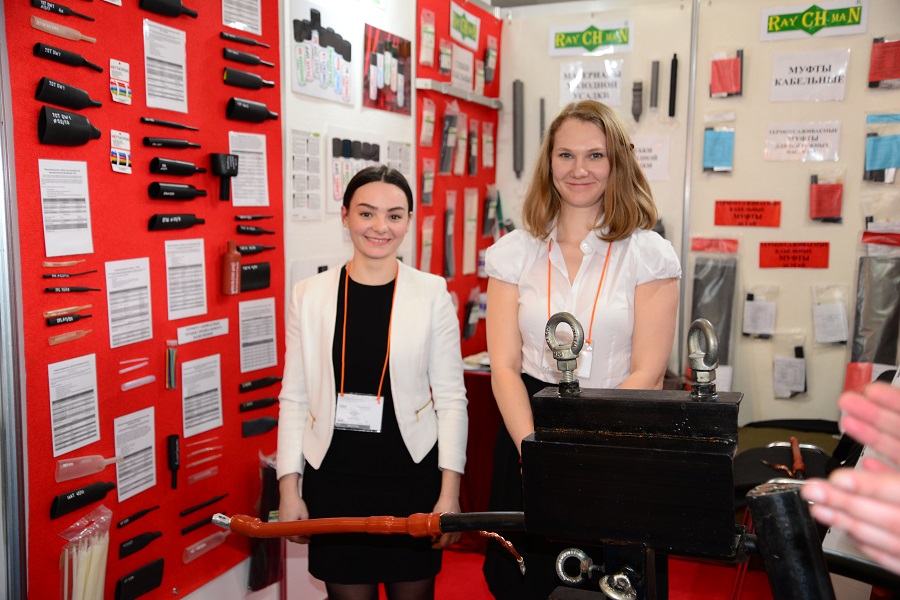

Монтаж завершен. Кабель готов к подключению к приемнику или передатчику:

14
