Термоусадочная трубка Raychman® TCT HV

Основные характеристики
  • Коэффициент усадки2:1
  • Рабочая температураот -45 °С до +105 °С
  • Температура усадкиот +110 °C до +130 °C
  • Объемное сопротивление4,3 × 1014 Ом·см
  • Химическая стойкостьсредняя

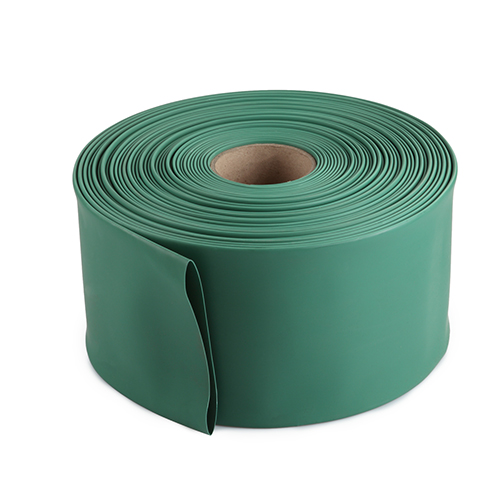

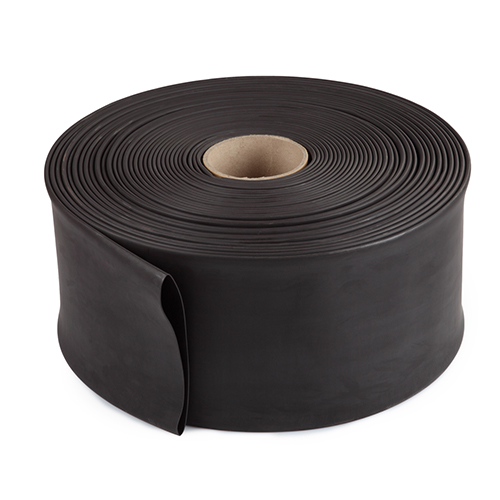

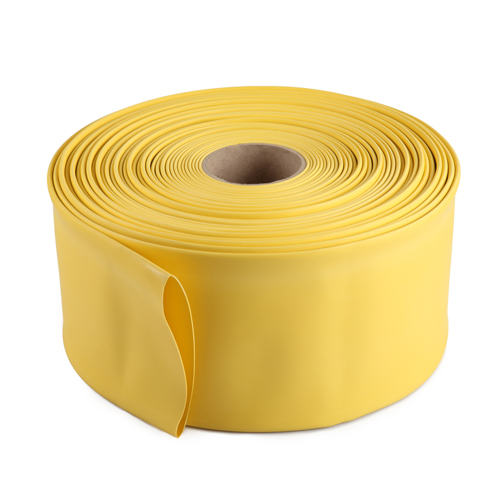

Термоусадочная трубка Woer TCT HV чернаяТермоусадочная трубка Woer TCT HV зеленаяТермоусадочная трубка Woer TCT HV желтая

Назначение: электрическая изоляция и механическая защита высоковольтных токопроводящих шин с рабочим напряжением 10 или 35 кВ

Термоусадочная трубка TCT HV предохраняет высоковольтное оборудование от коротких замыканий и отказов из-за внешних воздействий. Это уменьшает расстояние между высоковольтными шинами и размер корпуса распределительного щита.

Высоковольтная трубка дополнительно оберегает обслуживающий персонал от поражения электрическим током при случайном контакте с высоковольтной шиной.

Трубку TCT HV усаживают промышленным феном или газовой горелкой при температуре от +110 °C до +130 °C. При большой толщине стенки и отводе тепла медными шинами допускается увеличение температуры усадки до +150 °C.

При усадке на шины больших размеров рекомендуется перед усадкой трубки дополнительно прогреть шину до +50 °C, чтобы компенсировать чрезмерный отвод тепла шиной при усадке трубки.

По умолчанию трубка TCT HV не подавляет горение, но мы можем добавить эту опцию по предварительному заказу.

Не подлежит обязательной сертификации.

ХарактеристикиЗначения
Электрическая прочность > 25 кВ/мм
Объемное удельное сопротивление 4,3 × 1014 Ом · см
Величина выдерживаемого напряжения (при переменном токе) > 42 кВ в течение 1 мин.
Прочность на пробой более 75 кВ при пиковой нагрузке
Горючесть (кислородный индекс > 30) замедление горения*

* Поставляется по предварительному заказу.

Тип трубокРазмеры до усадкиРазмеры после усадки
Размеры трубки, ммШирина токоведущей шины, ммВнутренний диаметр до усадки, ммТолщина стенки до усадки, ммВнутренний диаметр после усадки, ммТолщина стенки после усадки, мм
Спецификация TCT HV 10 кВ (WMPG)
Ø 15 15 15 ± 0.8 1.0 ± 0.2 7 2.5 ± 0.2
Ø 20 20 20 ± 0.8 1.0 ± 0.2 9 2.5 ± 0.2
Ø 25 25 25 ± 0.8 1.0 ± 0.2 11 2.5 ± 0.2
Ø 30 30 30 ± 0.8 1.0 ± 0.2 13 2.5 ± 0.2
Ø 35 35 35 ± 0.8 1.0 ± 0.2 15 2.5 ± 0.2
Ø 40 40 40 ± 1.0 1.2 ± 0.2 17 2.5 ± 0.2
Ø 50 50 50 ± 2.0 1.2 ± 0.2 22 2.5 ± 0.2
Ø 60/65 60 65 ± 3.0 1.2 ± 0.2 27 2.8 ± 0.2
Ø 80 80 80 ± 3.0 1.2 ± 0.3 34 2.8 ± 0.3
Ø 85 85 85 ± 3.0 1.2 ± 0.3 35 2.8 ± 0.3
Ø 100 100/120 100 ± 4.0 1.2 ± 0.3 45 2.8 ± 0.3
Ø 120 150 120 ± 4.0 1.2 ± 0.3 54 2.8 ± 0.3
Ø 150 200 150 ± 4.0 1.2 ± 0.3 67 2.8 ± 0.3
Ø 180 MAX 180 ± 5.0 1.2 ± 0.3 78 2.8 ± 0.3
Ø 210 MAX 210 ± 5.0 1.2 ± 0.3 90 2.8 ± 0.3
Ø 230 MAX 230 ± 5.0 1.2 ± 0.3 100 3.8 ± 0.2
Ø 300 MAX 300 ± 5.0 1.2 ± 0.3 150 3.8 ± 0.2
Спецификация TCT HV 35 кВ
Ø 15 15 15.0 ± 1.0 2.0 ± 0.3 7 4.0 ± 0.30
Ø 20 20 20.0 ± 1.0 2.0 ± 0.3 9 4.0 ± 0.30
Ø 25 25 25.0 ± 1.0 2.0 ± 0.3 11 4.0 ± 0.30
Ø 30 30 30.0 ± 1.0 2.0 ± 0.3 15 4.0 ± 0.30
Ø 35 35 35.0 ± 1.0 2.0 ± 0.3 18 4.0 ± 0.30
Ø 40 40 40.0 ± 1.0 2.0 ± 0.3 20 4.0 ± 0.30
Ø 50 50 50.0 ± 2.0 2.2 ± 0.3 25 4.5 ± 0.30
Ø 60 60 60.0 ± 2.0 2.2 ± 0.3 30 4.5 ± 0.30
Ø 65 80 65.0 ± 2.0 2.2 ± 0.3 33 4.5 ± 0.30
Ø 75 80 75.0 ± 2.0 2.2 ± 0.3 38 4.5 ± 0.30
Ø 80 80/100 80.0 ± 3.0 2.2 ± 0.3 40 4.5 ± 0.30
Ø 100 120 100.0 ± 4.0 2.2 ± 0.3 50 4.5 ± 0.30
Ø 120 150 120.0 ± 4.0 2.2 ± 0.3 60 5.0 ± 0.30
Ø 150 200 150.0 ± 4.0 2.2 ± 0.3 75 5.0 ± 0.30
Ø 180 MAX 180.0 ± 5.0 2.8 ± 0.3 90 5.5 ± 0.30
Ø 210 MAX 210.0 ± 5.0 2.8 ± 0.3 105 5.5 ± 0.30
Ø 230 MAX 230.0 ± 5.0 2.8 ± 0.3 115 5.5 ± 0.30
Ø 250 MAX 250.0 ± 5.0 2.8 ± 0.3 125 5.5 ± 0.30

* ООО «Группа МЕТТАТРОН» гарантирует соответствие трубок марки TCT HV заявленным техническим характеристикам в случае соблюдения потребителями условий эксплуатации трубок, диапазонов эксплуатационных температур и температуры усадки. Срок службы материала — не менее 20 лет.

Высоковольтная термоусаживаемая трубка TCT HV - процесс усадки

Высоковольтная термоусаживаемая трубка TCT HV - процесс усадки

Высоковольтная термоусаживаемая трубка TCT HV - горение

Высоковольтная термоусаживаемая трубка TCT HV - горение

ПроизводительRaychem / TycoDSG-Canusa3MWOERLG
Наименование BPTM, BBIT CBTM, CBTH BBI WMPG LG-BBHV

Список продукции

Размерный ряд для заказа

Диаметр до усадки мм, min

Диаметр после усадки мм, max

Толщина стенки после усадки, мм

Толщина стенки до усадки, мм

Ширина токоведущей шины, мм

Наименование Размерный ряд для заказа Диаметр до усадки мм, min Диаметр после усадки мм, max Толщина стенки после усадки, мм Рабочая температура Температура усадки Коэффициент усадки Кислородный индекс Объемное сопротивление Электрическая прочность, (не менее) Толщина стенки до усадки, мм Ширина токоведущей шины, мм
TCT HV 10 кВ (WMPG) Ø 15 Ø 15 15 ± 0.8 7 2.5 ± 0.2 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.0 ± 0.2 15
TCT HV 10 кВ (WMPG) Ø 20 Ø 20 20 ± 0.8 9 2.5 ± 0.2 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.0 ± 0.2 20
TCT HV 10 кВ (WMPG) Ø 25 Ø 25 25 ± 0.8 11 2.5 ± 0.2 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.0 ± 0.2 25
TCT HV 10 кВ (WMPG) Ø 30 Ø 30 30 ± 0.8 13 2.5 ± 0.2 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.0 ± 0.2 30
TCT HV 10 кВ (WMPG) Ø 35 Ø 35 35 ± 0.8 15 2.5 ± 0.2 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.0 ± 0.2 35
TCT HV 10 кВ (WMPG) Ø 40 Ø 40 40 ± 1.0 17 2.5 ± 0.2 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.2 ± 0.2 40
TCT HV 10 кВ (WMPG) Ø 50 Ø 50 50 ± 2.0 22 2.5 ± 0.2 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.2 ± 0.2 50
TCT HV 10 кВ (WMPG) Ø 60 Ø 60 65 ± 3.0 27 2.8 ± 0.2 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.2 ± 0.2 60
TCT HV 10 кВ (WMPG) Ø 80 Ø 80 80 ± 3.0 34 2.8 ± 0.3 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.2 ± 0.3 80
TCT HV 10 кВ (WMPG) Ø 85 Ø 85 85 ± 3.0 35 2.8 ± 0.3 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.2 ± 0.3 85
TCT HV 10 кВ (WMPG) Ø 100 Ø 100 100 ± 4.0 45 2.8 ± 0.3 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.2 ± 0.3 100/120
TCT HV 10 кВ (WMPG) Ø 120 Ø 120 120 ± 4.0 54 2.8 ± 0.3 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.2 ± 0.3 150
TCT HV 10 кВ (WMPG) Ø 150 Ø 150 150 ± 4.0 67 2.8 ± 0.3 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.2 ± 0.3 200
TCT HV 10 кВ (WMPG) Ø 180 Ø 180 180 ± 5.0 78 2.8 ± 0.3 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.2 ± 0.3 MAX
TCT HV 10 кВ (WMPG) Ø 210 Ø 210 210 ± 5.0 90 2.8 ± 0.3 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.2 ± 0.3 MAX
TCT HV 10 кВ (WMPG) Ø 230 Ø 230 230 ± 5.0 100 3.8 ± 0.2 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.2 ± 0.3 MAX
TCT HV 10 кВ (WMPG) Ø 300 Ø 300 300 ± 5.0 150 3.8 ± 0.2 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 1.2 ± 0.3 MAX
TCT HV 35 кВ Ø 15 Ø 15 15 7 4.0 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.0 ± 0.3 15.0 ± 1.0
TCT HV 35 кВ Ø 20 Ø 20 20 9 4.0 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.0 ± 0.3 20.0 ± 1.0
TCT HV 35 кВ Ø 25 Ø 25 25 11 4.0 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.0 ± 0.3 25.0 ± 1.0
TCT HV 35 кВ Ø 30 Ø 30 30 15 4.0 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.0 ± 0.3 30.0 ± 1.0
TCT HV 35 кВ Ø 35 Ø 35 35 18 4.0 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.0 ± 0.3 35.0 ± 1.0
TCT HV 35 кВ Ø 40 Ø 40 40 20 4.0 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.0 ± 0.3 40.0 ± 1.0
TCT HV 35 кВ Ø 50 Ø 50 50 25 4.5 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.2 ± 0.3 50.0 ± 2.0
TCT HV 35 кВ Ø 60 Ø 60 60 30 4.5 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.2 ± 0.3 60.0 ± 2.0
TCT HV 35 кВ Ø 65 Ø 65 80 33 4.5 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.2 ± 0.3 65.0 ± 2.0
TCT HV 35 кВ Ø 75 Ø 75 80 38 4.5 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.2 ± 0.3 75.0 ± 2.0
TCT HV 35 кВ Ø 80 Ø 80 80/100 40 4.5 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.2 ± 0.3 80.0 ± 3.0
TCT HV 35 кВ Ø 100 Ø 100 120 50 4.5 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.2 ± 0.3 100.0 ± 4.0
TCT HV 35 кВ Ø 120 Ø 120 150 60 5.0 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.2 ± 0.3 120.0 ± 4.0
TCT HV 35 кВ Ø 150 Ø 150 200 75 5.0 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.2 ± 0.3 150.0 ± 4.0
TCT HV 35 кВ Ø 180 Ø 180 MAX 90 5.5 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.8 ± 0.3 180.0 ± 5.0
TCT HV 35 кВ Ø 210 Ø 210 MAX 105 5.5 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.8 ± 0.3 210.0 ± 5.0
TCT HV 35 кВ Ø 230 Ø 230 MAX 115 5.5 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.8 ± 0.3 230.0 ± 5.0
TCT HV 35 кВ Ø 250 Ø 250 MAX 125 5.5 ± 0.30 от -45 °С до +105 °С от +110 °C до +130 °C 2:1 30 1014 Ом·см 25 кВ/мм 2.8 ± 0.3 250.0 ± 5.0
