Что такое технология холодной усадки? Чем отличаются трубки и муфты холодной усадки от термоусаживаемых изделий? В чем преимущество использования технологии холодной усадки? Статья отвечает на эти и другие вопросы.

Технология холодной усадки

Трубки и перчатки холодной усадки изобрели более 30 лет назад и с тех пор применяют во многих странах, но в России эта продукция пока не получила должного распространения. Отчасти это объясняется тем, что технологи недостаточно проинформированы о технологии холодной усадки и привычно используют термоусаживаемые изделия. К причине непопулярности муфт, трубок и перчаток холодной усадки вернемся в конце статьи.

Технология холодной усадки базируется на способности эластомеров восстанавливать исходную форму после растягивающей деформации. Изделия холодной усадки изготавливают из кремнийорганической резины, которая обладает комплексом достоинств: это и высочайшая диэлектрическая прочность, и эластичность, и диапазон рабочих температур. Технология холодной усадки предполагает, что при производстве изделие предварительно растягивают на специальном каркасе из свитого в спираль пластикового шнура и в таком виде поставляют конечному потребителю. Для усадки таких изделий тянут за свободный конец шнура, и пластиковый каркас «распускается». Силиконовая резина перестает удерживаться каркасом и аккуратно «садится» на объект под действием сил сжатия.

Достоинство холодной усадки — отсутствие необходимости нагрева изделий при монтаже. Это свойство полезно, когда нагреть изделие крайне проблематично и когда использование нагрева недопустимо по требованиям пожарной безопасности.

Например, надо провести монтажные работы в кабельных колодцах и проходных тоннелях. В таких местах в воздухе высока концентрация горючих газов. Это означает, что использование открытого пламени приведет к взрыву. Поэтому изделия холодной усадки применяют при работах в местах с возможной избыточной загазованностью.

Насколько сложна технология усадки? Не будем голословными, вот немецкое видео:

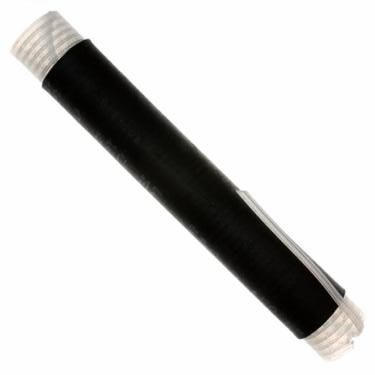

Трубки холодной усадки

Трубки холодной усадки — материал для надежного и безопасного восстановления и ремонта изоляции силовых кабелей без использования нагрева или открытого огня. Трубки не требуют никакого дополнительного оборудования для монтажа и поэтому незаменимы в экстренных ситуациях.

trubka holodnoy usadki

Назначение трубок холодной усадки:

  • первичная изоляция проводов и кабелей с пластмассовой, бумажной и резиновой изоляцией под напряжением от 10 до 35 и даже 110 кВ;
  • механическая защита и гидроизоляция низковольтных соединителей;
  • изоляция соединений вторичных цепей.

Трубки холодной усадки устойчивы к воздействию влаги, кислот, щелочей, озона и УФ-излучения. Эти изделия используются также при монтаже и ремонте кабельных муфт.

Перчатки холодной усадки

Перчатки холодной усадки традиционно входят в комплект муфт холодной усадки. Они применяются для защиты корня разделки кабеля трехжильных концевых муфт, рассчитанных на напряжение 10–35 кВ. Перчатки холодной усадки противостоят пробою и защищают кабель от коррозии.

th termousazhivaemye perchatki woer wcsf kholodnaya usadka

Перчатка холодной усадки не требует профессионального инструмента и дополнительного оборудования при монтаже. Изделию присущи преимущества технологии холодной усадки: долговечность и диапазон эксплуатационных температур. Перчатки холодной усадки крайне удобны для монтажа, восстановления и ремонта кабельных муфт.

Муфты холодной усадки

Муфта холодной усадки — изделие, которое предварительно растянули и поместили на спиралевидный пластиковый корд. Муфта холодной усадки монтируется простым удалением корда, без применения инструментов. После монтажа муфта холодной усадки обеспечивает изделию электрическую изоляцию равномерной толщины.

Муфта холодной усадки создает постоянное радиальное прижимное давление, которое будет действовать на протяжении срока службы. Под воздействием перепадов температуры кабель постоянно расширяется и сжимается. Преимущество муфты холодной усадки — способность расширяться и сжиматься вместе с кабелем, сохраняя герметичное уплотнение. По этой причине технологию холодной усадки применяют в местах больших скачков нагрузки или значительных температурных колебаний.

В заключении вернемся к вопросу непопулярности в России муфт, трубок, перчаток холодной усадки. Причиной до последнего времени была дороговизна таких изделий. Однако теперь мы предлагаем продукцию холодной усадки по конкурентным ценам благодаря разработкам наших китайских партнеров.
