Из данной статьи Вы узнаете, каких размеров бывают термоусаживаемые трубки, из каких материалов они изготавливаются. О видах термотрубки общего и специального применения.

  1. Размеры термоусаживаемых трубок
  2. Таблица размеров
  3. Материалы изготовления
  4. Виды трубок по устойчивости к внешним воздействиям
  5. Цветные и декоративные трубки

Линейно геометрические размеры термоусаживаемых трубок

Диаметры:

Что касается размеров трубок, то самыми важными являются параметры внутреннего диаметра изделия в двух его состояниях:

  • размер внутреннего диаметра до усадки

  • и диаметр после полной усадки ТУТ

Данные значения указываются в миллиметрах (иногда в дюймах).
Характеристика трубки - “Ø 3,0/1,5” означает, что внутренний диаметр термотрубки до усадки будет не менее 3.0 мм, а диаметр после полной усадки должен быть не более 1.5 мм. Стоит отметить, что ограничения “не менее” и “не более” являются принципиальными и обязательными, особенно для трубок малых диаметров сечения. Эти ограничения позволят исключить ситуации, когда трубка не будет налезать на изолируемое изделие или будет неплотно облегать провод после усадки.

Чтобы осуществить подбор трубки оптимального диаметра стоит учесть, что значение внутреннего диаметра трубки до усадки, должен быть больше изделия, на которое будет усаживаться трубка на 15-20%. Вутренний диаметр трубки после усадки, наоборот должен быть меньше изделия на 10-20%.

diametr tut

В нашей компании всегда в наличии широкий типоразмерный ряд термоусадочных трубок строго соответствующих параметрам, приведённым на нашем сайте. Для примера представляем Вам типоразмеры термоусаживаемых трубок «ТУТ нг ГОСТ (LS/HF)».

Ознакомиться со всем ассортиментом и купить трубку Вы можете в нашем каталоге термоусаживаемых трубок

Стандартный размерный ряд (Коэффициент усадки 2:1)
Размерный рядВнутренний диаметр, ммМинимальная толщина стенки после усадки, ммСтандартная упаковка
До усадки, minПосле усадки, maxБухта, м
Ø 1.0 / 0.5 1.5 ± 0.2 0.65 0.28 200
Ø 1.5 / 0.75 1.9 ± 0.2 0.75 0.32 200
Ø 2.0 / 1.0 2.5 ± 0.2 1.0 0.35 200
Ø 2.5 / 1.25 3.0 ± 0.2 1.25 0.38 200
Ø 3.0 / 1.5 3.5 ± 0.2 1.5 0.40 200
Ø 3.5 / 1.75 4.0 ± 0.2 1.75 0.42 200
Ø 4.0 / 2.0 4.5 ± 0.2 2.0 0.45 200
Ø 4.5 / 2.25 5.0 ± 0.2 2.25 0.50 200
Ø 5.0 / 2.5 5.5 ± 0.2 2.5 0.55 100
Ø 6.0 / 3.0 6.5 ± 0.2 3.0 0.55 100
Ø 7.0 / 3.5 7.5 ± 0.3 3.5 0.55 100
Ø 8.0 / 4.0 8.5 ± 0.3 4.0 0.60 100
Ø 10 / 5 10.5 ± 0.3 5.0 0.60 100
Ø 12 / 6 12.5 ± 0.3 6.0 0.60 100
Ø 13 / 6.5 13.5 ± 0.3 6.5 0.60 100
Ø 15 / 7.5 15.5 ± 0.3 7.5 0.70 100
Ø 16 / 8 16.5 ± 0.4 8.0 0.70 100
Ø 18 / 9 18.5 ± 0.4 9.0 0.70 100
Ø 20 / 10 21.0 ± 0.5 10.0 0.80 100
Ø 22 / 11 23.0 ± 0.5 11.0 0.80 100
Ø 25 / 12.5 26.0 ± 0,5 12.5 0.90 50
Ø 28 / 14 29.0 ± 0,5 14.0 0.90 50
Ø 30 / 15 31.5 ± 1.0 15.0 0.95 50
Ø 35 / 17.5 36.5 ± 1.0 17.5 1.00 50
Ø 40 / 20 41.5 ± 1.0 20.0 1.00 50
Ø 50 / 25 51.0 ± 1.0 25.0 1.00 25
Ø 60 / 30 > 60 30.0 1.30 25
Ø 70 / 35 > 70 35.0 1.30 25
Ø 75 / 37.5 > 75 37.5 1.30 25
Ø 80 / 40 > 80 40.0 1.46 25
Ø 90 / 45 > 90 45.0 1.46 25
Ø 100 / 50 > 100 50.0 1.46 25
Ø 120 / 60 > 120 60.0 1.56 25
Ø 150 / 75 > 150 75.0 1.56 25
Ø 180 / 90 > 180 90.0 1.56 25
Ø 250 / 125 > 250 125.0 1.56 25

Таблица размеров термоусаживаемых трубок ТУТнг ГОСТ (LS/HF)

Толщина стенки

Следующий параметр, который стоит отметить - это толщина стенки. Этот параметр, так же как и диаметр указывают в миллиметрах для двух состояний изделия: «До» и «После» полной усадки.
На практике данная величина указывается (т.е. термоусаживаемая трубка изготавливается) с погрешностью от 0.05 до 0.5 мм, в зависимости от типа и типоразмера термоусаживаемой трубки.

Продольная усадка

Данная величина указывается в процентах, и означает насколько трубка уменьшается по длине после полной усадки. Для измерения этой величины берется отрезок термотрубки длиной 100 мм и производится его полная усадка.
Качественная трубка не должна превышать порог 7-10%, т.е. длина отрезка трубки после полной усадки должна быть не менее 90 мм.

Виды и характеристики термоусадочных трубок

Термоусаживающиеся трубки классифицируют по следующим характеристикам:

  • Материалы и технология изготовления

  • Толщина стенки

  • Устойчивость к среде эксплуатации

В зависимости от используемых в изготовлении термотрубки материалов изделия бывают:

Полиолефиновые трубки

Изготавливаются методом химической или радиационной модификации — “сшивки”, полиэтилена, с добавлением различных пластификаторов, красителей, антипиренов снижающих "горючесть" трубки. Данное изделие функционирует в диапазоне температур от -50°С до 125°С.

polilifenovie tut

Трубки из эластомеров

Такие трубки обладают хорошей гибкостью, стойкостью к высоким температурам до 170°С и к длительным контактам с ГСМ. Имеют относительно высокую стоимость из-за высокой стоимости сырья и сложной технологии производства.

Трубки из поливинилхлорида (PVC)

Помимо того, что ПВХ отличный изолятор, он влагостоек, отлично устойчив к воздействию кислот, солей, ГСМ и щелочей. Из данного материала изготавливают тонкостенные трубки для изоляции низковольтных проводов, трубок для маркировки и в декоративных целях.

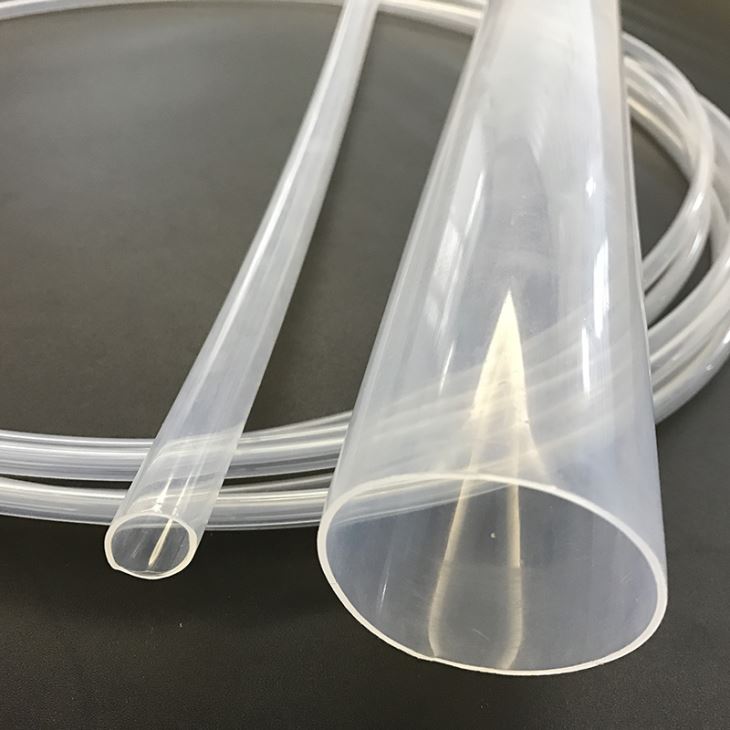

Фторполимерные термоусаживающиеся трубки

Наряду с трубками из эластомеров имеют высокую стоимость ввиду сложной технологии производства и обработки. Изготавливаются из полимеров с содержанием фтора (F). К таким полимерам относятся: политетрафторэтилен, поливинилиденфторид, фторэтиленпропилен, и т.д.

Трубки из фторполимеров устойчивы к ГСМ, органическим и неорганическим кислотам, спиртам, механическим нагрузкам. Сохраняют эксплуатационные свойства в диапазоне температур от -60°С до +270°С. Такие трубки применяют в аэрокосмической, автомобильной и военной промышленности для изоляции электрических соединений.

ftoroplast tut

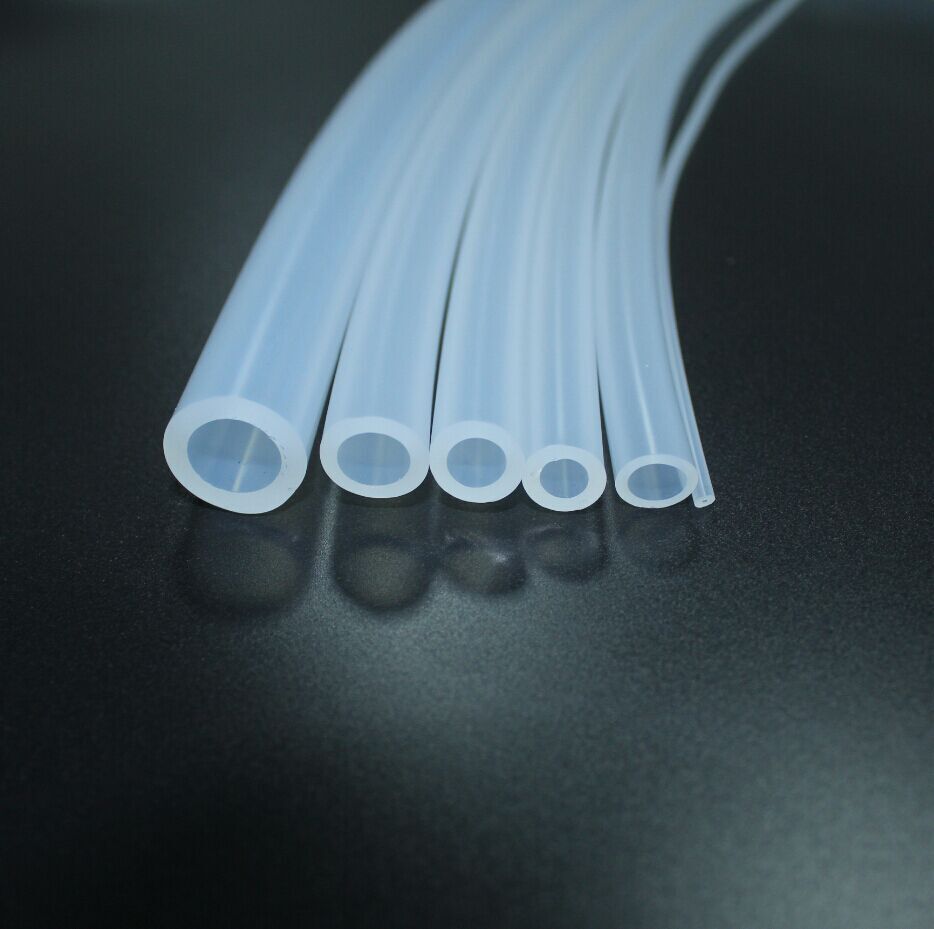

Трубки из Силикона

Преимущества трубок из силиконовых резин: гибкость, электрическая прочность, химическая инертность, не токсичность, диапазон рабочих температур. Устойчивость к большинству кислот и щелочей. Но трубки из силикона плохо справляется с воздействием ГСМ и высших спиртов.

silicon tut

Виды ТУТ по толщине стенки

По этому параметру выделяют:

  1. Тонкостенные - минимальная толщина стенки после усадки от 0.28 мм до 1.70 мм.
  2. Среднестенные - толщина стенки от 1.70 мм до 3.80 мм.
  3. Толстостенные - трубки имеют толщину стенки от 3.80 мм и выше.

Эта классификация очень условна, для разных производств и приборов. Лучше уточнить реальное значение толщины стенки заинтересовавшей Вас термоусаживаемой трубки позвонив по телефону +7 (495) 925-51-27.

По устойчивости к эксплуатационной среде, трубки бывают:

  • Маслостойкие — изготовленных из композиции сшитых полиолефинов. Примером, маслостойких ТУТ может служить Термоусадочная трубка Raychman® WRSGY.
  • Химически инертные — трубки изготовленные из фторполимеров: политетрафторэтилена или поливинилиденфторида.
  • Высоковольтные — трубки обладающие высокой электрической прочностью, эксплуатируемые, как правило, в диапазоне от 5 до 35 кВ. Подробная информация о данных изделиях доступна по ссылке.
  • Термостойкие — к данной характеристике можно отнести фторполимерные термоусаживаемые трубки, которые производят из политетрафторэтилена он же фторопласт-4.

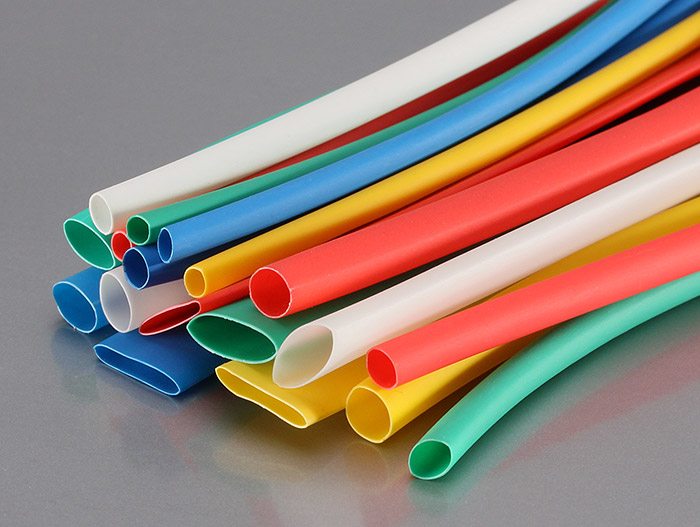

В случае использования трубки для маркировки кабеля или декоративных целях важной характеристикой является цвет изделия. Самыми распространёнными цветами для трубки являются:

  • чёрный
  • синий
  • красный
  • желтый
  • зеленый
  • белый
  • желто-зеленый

termousazhivayuschayasya trubka cvetnaja

Также популярны в применении прозрачные и полупрозрачные трубки различных расцветок.

В ассортименте нашей компании, помимо стандартных цветов, есть декоративные трубки:

В заключении, хотим посоветовать подходить к выбору термоусадочных материалов, руководствуясь рекомендациями экспертов и производителей данной продукции. А если возникнут вопросы, наши менеджеры и инженеры ООО “Группа МЕТТАТРОН” готовы ответить на ваши вопросы и предоставить исчерпывающую консультацию.
