Фазировка силовых кабелей и распределительных установок (РУ). Методы.

  1. Косвенный метод
  2. Прямой метод фазировки кабельных линий напряжением 6 — 10 кВ
  3. Требования к безопасности
  4. Скачать образец протокола фазировки

Процесс определения соответствия (чередования) фаз кабельных линий от источников электропитания к потребителю, при трёхфазном, параллельном подключении, называется фазировкой или фазированием. Основной задачей данной операции, является определение напряжения тока на каждой из токоведущих жил электрооборудования на предмет совпадения с напряжением на соответствующих жилах электросети

Предварительная и прямая фазировка

Предварительное фазирование проводится непосредственно в процессе монтажа, перед первым включением электрооборудования. А также в случае ремонта оборудования или силового кабеля, когда есть вероятность изменения очерёдности фаз, и их несоответствия между собой и шинами распределительного устройства. Работы по предварительной фазировке проводяться исключительно на электрооборудовании находящееся без напряжения.

А при вводе в работу электрооборудования, в обязательном порядке производится косвенное или прямое фазирование оборудования. Поскольку, только проведение данной операции, может дать гарантию соответствия фаз всех элементов электроцепи.

Выбор метода, прямой или косвенной фазировки, главным образом, зависит от вида оборудования и класса напряжения электросети. Принципиальным отличием методов, является то, что прямой метод производится на рабочем напряжении и является более наглядным.

Косвенные методы

При вводе в эксплуатацию новых распределительных устройств (РУ)

Данный метод сводится к проверке соответствия маркировки (расцветки) выводов вторичных обмоток трансформаторов напряжения, с указаниями ПУЭ. Наиболее объективным способом проверки данной операции является пофазная подача электрического тока с проверкой на соответствие расцветки фаз в РУ, фазам энергосистемы. Вместе с тем проверяется маркировка вторичных цепей по появлению напряжения на выводах той или иной фазы трансформатора напряжения.

Вторичные обмотки других трансформаторов напряжения в дальнейшем фазируют с трансформатором, для которого маркировка уже проверена. Выбор метода зависит от схемы вторичной обмотки: заземлена ли ее нулевая точка или одна из фаз.

В первом случае для фазировки применяют вольтметр со шкалой на двойное фазное напряжение, во втором - на двойное линейное напряжение. Например, необходимо проверить совпадение фаз двух трансформаторов напряжения, включенных со стороны высокого напряжения (ВН) на разные системы шин (или секции), то для этого шины соединяют между собой включением шиносоединительного (или секционного) выключателя и затем производят фазировку.

При двойной системе шин

В данном случае фазировку проводят на вторичном напряжении трансформаторов. Для этого при включённом шиносоединительный выключателе с помощью вольтметра, устанавливают совпадение фаз вторичных напряжений трансформаторов рабочей и резервной систем шин. Затем одну из систем переводят в резерв, отключают выключатель соединяющий шины и снимают с её привода оперативный ток. К резервной линии подключают цепь, фазировку которой нужно произвести и на неё подают ток.

Затем производят фазировку на выводах вторичных цепей трансформаторов напряжения рабочей и резервной систем шин. С помощью вольтметра в последовательности (рис 1.): a1-a2; a1-b2; а12; b12; b1-b2; b1-c2, производят измерения. При нулевых показаниях вольтметра, включают шиносоединительный выключатель, а сфазированную цепь включают на параллельную работу.

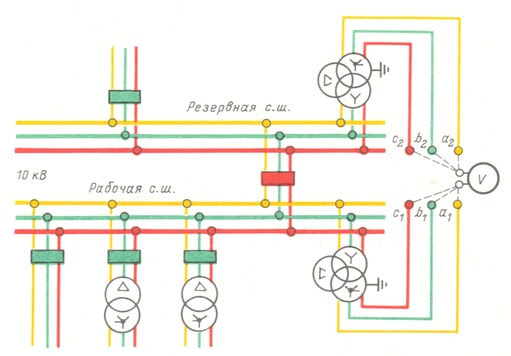

Схема фазировки при двойной системе шин

Схема фазировки при двойной системе шин (Рис. 1)

При положительных показаниях прибора фазируемую цепь отключают и производят пересоединение токопроводящих частей. Заново производят процесс фазировки, добиваясь соответствия фаз резервной и фазируемой цепи.

Прямой метод фазировки цепи 6-10 кВ

В качестве указателя напряжения применяются УВН-80, УВНФ и другие. В обязательном порядке проводится проверка исправности указателя напряжения. Осуществляется внешний осмотр: на целостность лакового покрытия, наличие штампа о проведении периодических испытаний, целостность изоляции соединительного кабеля.

Заказать периодические высоковольтные испытания указателей и других СИЗ в электролаборатории МЕТТАТРОН.
Оставить заявку

После внешнего осмотра приступают к проверке исправности указателя.

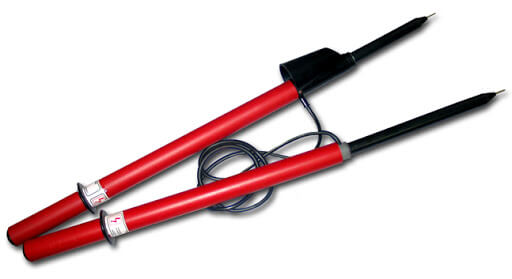

УВН 80 2М с ТФ — указатель высокого напряжения с трубкой фазировки

УВН 80 2М с ТФ — указатель высокого напряжения с трубкой фазировки

Для этого щупом трубки, содержащей резистор, касаются заземления, а щуп другой трубки на несколько секунд подносят к одной из фаз цепи, которая заведомо находится под напряжением, индикаторная лампочка должна загореться (рис. 2а). Затем на насколько секунд щупами обеих трубок касаются одной токоведущей части (рис. 2б). Если лампочка не загорелась, значит указатель исправен и можно проверить наличие напряжения на всех фазах. Для этого щуп трубки с резистором соединяют с заземлением, а щупом другой трубки поочередно касаются всех шести зажимов разъединителя (рис. 2в). В каждом случае сигнальная лампа должна гореть.

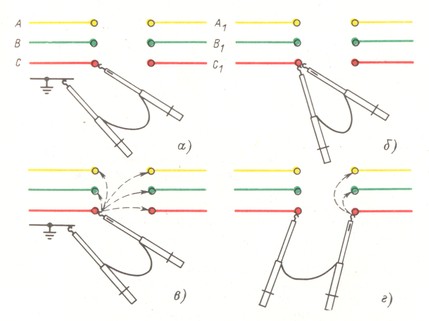

Схема прямой фазировки

Схема прямой фазировки (Рис. 2)

Процесс непосредственно самой фазировки заключается в подключении одного щупа трубки указателя напряжения, к любому крайнему выводу электроустановки, а щупом другой трубки поочерёдно касаются трёх выводов фазируемой линии (рис. 2г).

Если при подключении щупов указателя, лампочка не горит, то это означает, что разность потенциалов фаз между цепями отсутствует, а фазы являются одноимёнными (согласно включению). Найдя первую фазную пару, можно приступать к дальнейшей фазировке. При нахождении второй пары, проверка третьей не обязательна и является контрольной.

Далее одноимённые фазы соединяют на параллельную работу, при условии расположения одноимённых фаз друг против друга. В противном случае производится переподключение фаз в порядке совпадения расположения фаз.

Требования к безопасности при проведении фазировки

К производству работ допускается бригада состоящая минимум из двух электромонтёров. При этом, у одного из них должна быть группа по электробезопасности не ниже 4-ой. Он выполняет контроль за производством работ и вносит записи о выполненных операциях в бланке переключений и заполняет протокол фазировки.

Скачать образец протокола фазировки — форма 14.doc

Второй электромонтёр (оператор), который непосредственно проводит измерения, должен иметь группу не ниже 3-ей. В отдельных случаях, при необходимости, измерения может проводить старший электромонтёр. Все измерения производятся исключительно в диэлектрических перчатках, которые также как и УВН должны иметь штамп о проведении периодических испытаний. Перед фазировкой перчатки необходимо проверить на механические проколы и трещины, путём скручивания краг в сторону пальцев. Не допускается проведение измерений в условиях дождя, снега или густого тумана.
